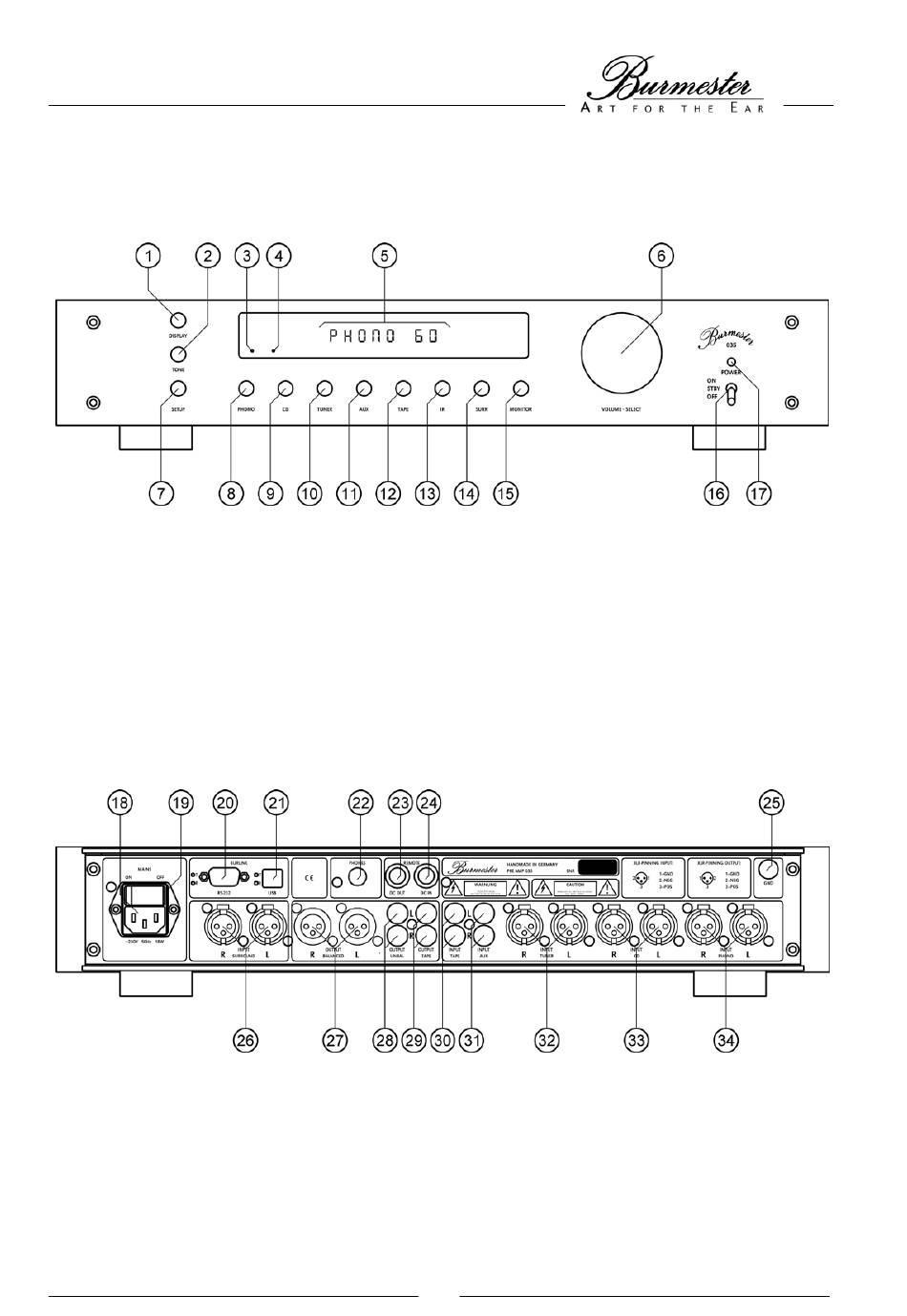

(1) DISPLAY-Taste zum Dimmen der Displayanzeige
(2) TONE-Taste zur Aktivierung, Deaktivierung und
Einstellung der Klangregelung
(3) TONE-LED leuchtet bei aktiver Klangregelung
(4) STAND BY-LED leuchtet im Bereitschaftszustand
(5) Alphanummerisches Display zur Anzeige des
gewählten Eingangs und der Wiedergabelautstärke
(6) Lautstärkeregler / Einstellregler im SETUP
(7) SETUP-Taste für Gerätekonfiguration
(8) Eingangswahltaste PHONO
(18) Netzbuchse
(19) Netzschalter
(20) BURLINK-Schnittstelle RS-232 mit Kontroll-LEDs
(21) BURLINK-Schnittstelle USB mit Kontroll-LEDs
(22) Kopfhörerbuchse
(23) REMOTE-Ausgang
(24) REMOTE-Eingang
(25) GND-Schraube für PHONO-Gehäusemasse
(26) SURROUND-Eingang symmetrisch
GERÄTEANSICHTEN
FRONTANSICHT
(9) Eingangswahltaste CD
(10) Eingangswahltaste TUNER
(11) Eingangswahltaste AUX
(12) Eingangswahltaste TAPE
(13) IR-Empfänger für Fernbedienungsbefehle
(14) Eingangswahltaste SURR(ound)
(15) MONITOR-Taste zur Aufnahmekontrolle
(16) POWER-Schalter zum Ein-/Ausschalten des Gerätes
(17) POWER-LED zeigt den Betriebszustand an
RÜCKANSICHT
(27) PREAMP-Ausgang symmetrisch
(28) PREAMP-Ausgang asymmetrisch
(29) TAPE-Ausgang asymmetrisch,
für analoges Aufnahmegerät
(30) TAPE-Eingang asymmetrisch
(31) AUX-Eingang asymmetrisch
(32) TUNER-Eingang symmetrisch
(33) CD-Eingang symmetrisch
(34) PHONO-Eingang symmetrisch
2
