Montage
6.3 Einbau frei im Behälter
6.3.1 Hornantenne (FMR51)

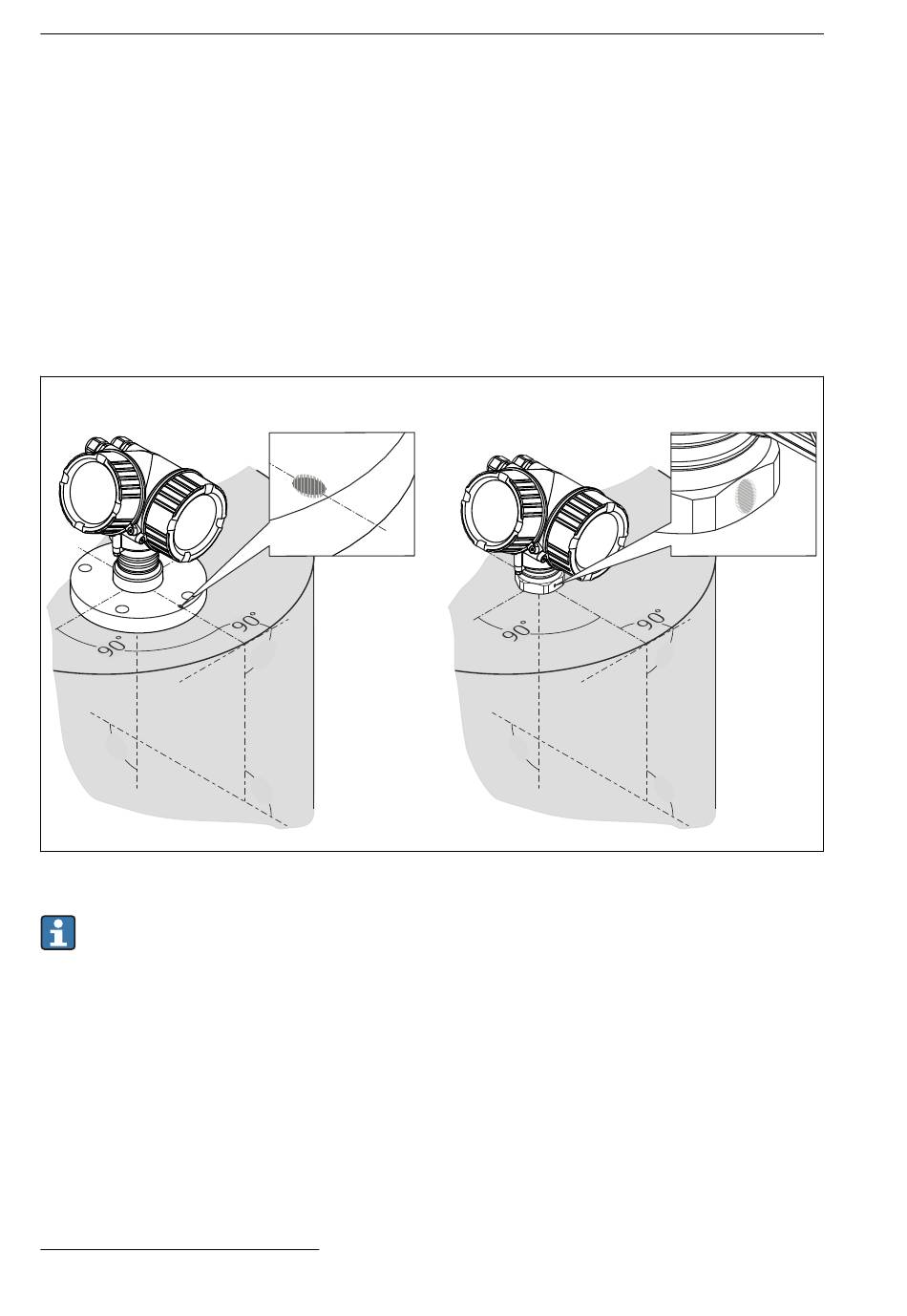

Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein.
• Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwi-
schen den Flanschlöchern), dem Einschraubgewinde oder der Durchführung. Diese
Markierung muss so gut wie möglich zur Tankwand ausgerichtet werden.
A
9 0
°
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei
parallelen Strichen bestehen.
Hinweise zum Stutzen
Die Hornantenne sollte aus dem Stutzen ragen; evtl. Version mit Antennenverlänge-
rung bis 500 mm (19,7 in) wählen
möglich sein, können Stutzenhöhen bis 500 mm (19,7 in) akzeptiert werden.
3) Siehe dazu in der Produktstruktur: Merkmal 610 "Zubehör montiert", Optionen OM, OU, OV.
24
°
9 0
9 0
°
3)
. Sollte dies aus mechanischen Gründen nicht
Micropilot FMR51, FMR52 FOUNDATION Fieldbus
B
9 0
°
°
9 0
9 0
°
A0018974
