5) Falls die Messung nur in einem oberen Teilbereich des Tanks erfolgen soll (E << Tankhöhe), so muss unter "Setup → Erweitertes Setup → Füll-
stand → Tank/Silo Höhe" die korrekte Tankhöhe eingegeben werden.
Endress+Hauser
10.3 Füllstandmessung konfigurieren
1. Setup → Messstellenbezeichnung (→  115)
 Messstellenbezeichnung eingeben.
2. Setup → Längeneinheit(→  115)
 Längeneinheit wählen.
3. Setup → Tanktyp(→  116)
 Tanktyp wählen.
4. Setup → Rohrdurchmesser (nur bei "Tanktyp" = "Bypass/Schwallrohr") (→  116)
 Durchmesser des Bypasses oder Schwallrohrs angeben.
5. Setup → Mediengruppe(→  116)
 Mediengruppe angeben ("wässrig": DK>4 oder "sonstige": DK>1,9)
6. Setup → Abgleich Leer(→  117)
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke)
7. Setup → Abgleich Voll(→  117)
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
8. Setup → Füllstand(→  118)
 Anzeige des gemessenen Füllstands L.
9. Setup → Distanz(→  118)
 Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L.
10. Setup → Signalqualität(→  119)
 Anzeige der Signalqualität des ausgewerteten Füllstandechos.
11. Setup → Ausblendung → Bestätigung Distanz(→  121)
 Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Aufnahme einer
Störechoausblendungskurve zu starten.
12. Setup → Erweitert. Setup →Füllstand → Füllstandeinheit(→  128)
 Füllstandeinheit wählen: %, m, mm, ft, in (Werkeinstellung: %)
R
Inbetriebnahme (über Bedienmenü)
100%
0%
5)

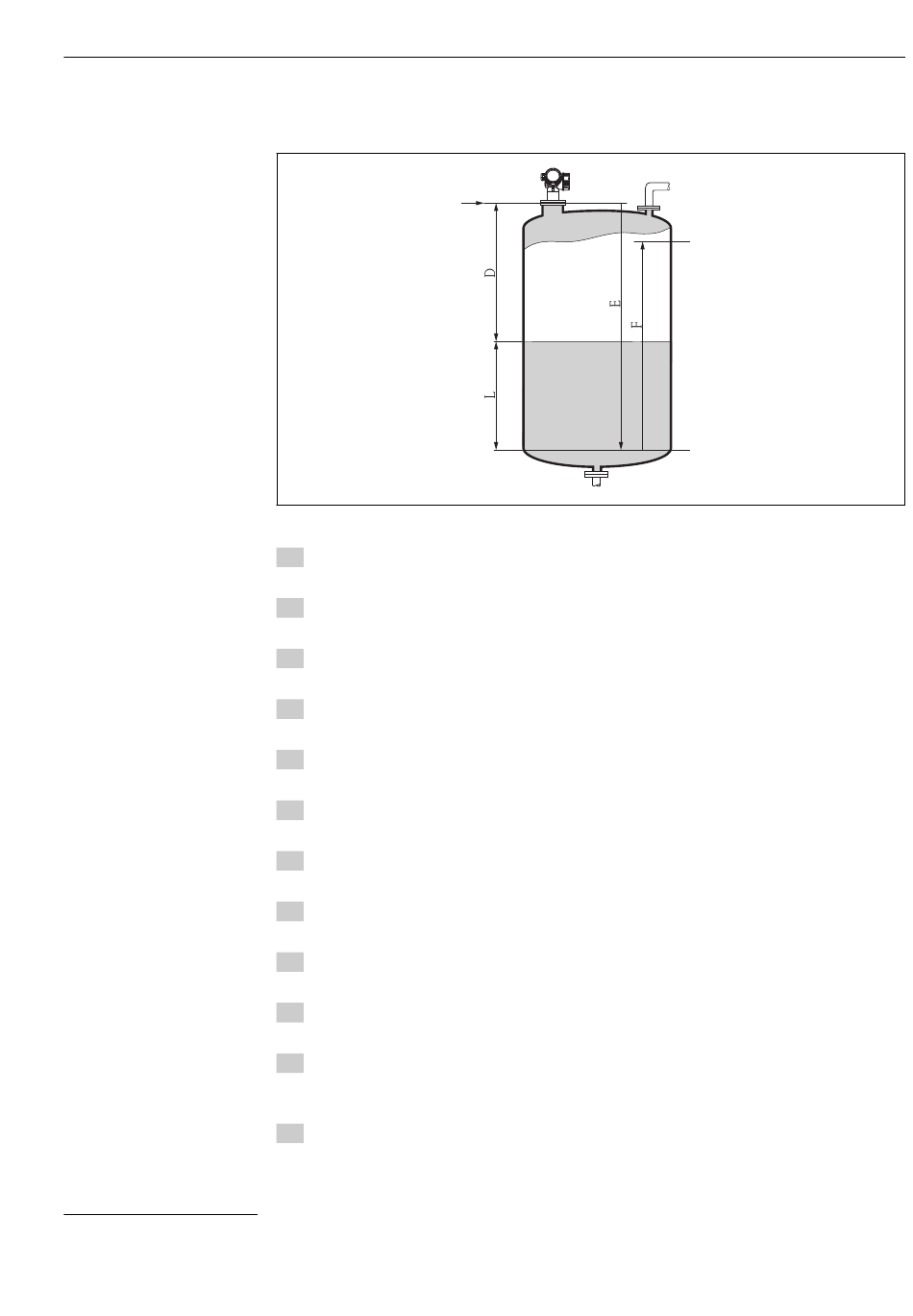

A0016933
.
