- Seite 1 Edition: 1.0 · 10.2017 · BA 886-70-FU-DE Original Betriebsanleitung C-VLR 401 | 501 VSD Vakuumpumpe C-Serie C-Series Klaue Claw Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
-
Seite 2: Inhaltsverzeichnis
Wiederinbetriebnahme ............www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch... - Seite 3 Technische Daten ............www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch...
-
Seite 4: Vorwort
C-VLR Vakuumpumpe Saugvermögen mbar (abs.) Endvakuum, Betriebsvakuum Korrosionsschutzbeschichtung Variable Speed Drive Richtlinien, Normen, Gesetze siehe Konformitätserklärung www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 5: Symbole Und Bedeutung
Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 6: Sicherheit
Daten- und Motordatenschild • Hinweis- und Warnschilder Für die Einhaltung örtlicher Bestimmungen ist der Betreiber verantwortlich. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 7: Bestimmungsgemäße Verwendung
Verwendung der Maschine in Bereichen mit ionisierender Strahlung • Änderungen an der Maschine, Grundeinstel- lungen des Frequenzumrichters und den Zube- hörteilen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 8: Personalqualifikation Und -Schulung
Die Maschine darf nicht mit entzündlichen Stof- fen in Berührung kommen. Brandgefahr durch heiße Oberflächen, Ausstoß heißer Fördermedien oder Kühlluft www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 9: Sicherheitshinweise Für Aufstellung, Inbetriebnahme Und Wartung
Eigenmächtige Veränderungen an der Maschine oder am Zubehör, die im Lieferumfang der Gard- ner Denver Schopfheim GmbH stehen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 10: Transport, Lagerung Und Entsorgung
Hebezeug an der Ringschraube und an der Transportlasche aufzuhängen. Abb. 1 Anheben und Transportieren Ringschraube Transportlasche Befestigungsschraube www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 11: Lagern
Die Verschleißteile (als solche in der Ersatzteilli- ste gekennzeichnet) sind Sonderabfall und nach den nationalen und örtlichen Abfallgesetzen zu entsorgen. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 12: Aufbau Und Funktion

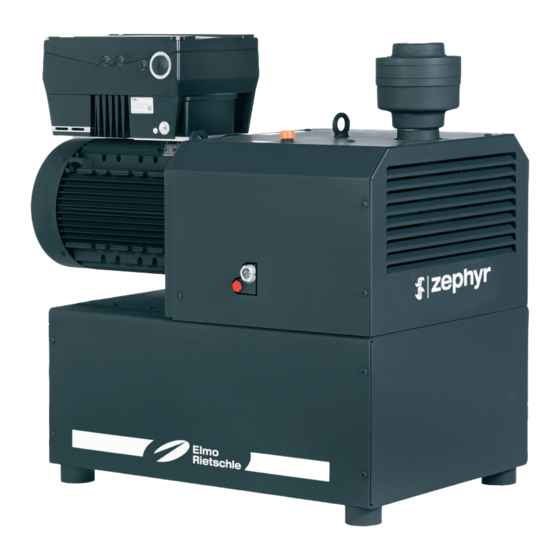

Kondensatablass (nur bei Ausführung „XD“) Datenschild Frequenzumrichter Rückschlagventil Drehrichtungspfeil Kühlluft-Eintritt Antriebsmotor Kühlluft-Austritt heiße Oberflächen > 70 °C Öleinfüllstelle Frequenzumrichter Ölschauglas www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 13: Datenschild
Motorleistung Folgende Informationen werden im Barcode verschlüsselt: • Materialnummer (MA) • Fertigungsauftrag (PR) • Seriennummer (SC) www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 14: Beschreibung
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinflüssen geschützt werden (z. B. durch ein Schutzdach). www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 15: Aufstellung
Die Aufstellung der Maschine auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstel- lung auf einer Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch... -
Seite 16: Rohrleitungen Anschließen
Zahnräder und Lager an der Öleinfüllstelle (Abb. 2/H) bis zur Mitte an den Schaugläsern (Abb. 2/I) auffüllen. b) Öleinfüllstelle schließen. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 17: Antrieb Anschließen
480V + 10 % • Eingangsfrequenz 47 bis 63 Hz ± 0% • Geeignete Netzformen TN / TT www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 18: Inbetriebnahme Und Außerbetriebnahme
Dauerschädigung des Gehörs zu vermeiden! ACHTUNG Stillstand abwarten Die Maschine darf erst nach dem Stillstand wie- der eingeschaltet werden. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 19: Drehrichtung Prüfen
Das Kondensat regelmäßig und je nach Anwendung aus dem Schalldämpfer (Abb. 2/B ) ablassen. Nicht im betriebswarmen Zustand durchführen! www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 20: Außerbetriebnahme/ Einlagern
Zustand der Maschine (Sauberkeit, Verkabelung usw.) prüfen. Aufstellung, siehe Kapitel 5, Seite 14 Inbetriebnahme, siehe Kapitel 6.1, Seite 17 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 21: Wartung Und Instandsetzung
Filter-Ansaugluft reinigen 7.2.2 abgesaugten Mediums min. 1 x pro Jahr Kupplungsverschleiß prüfen 7.2.3 — Integrierter Frequenzumrichter 7.2.4 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 22: Ölwechsel
Wir empfehlen folgende Ölsorte: GEAR-LUBE 150 oder äquivalente Öle anderer Hersteller (siehe auch Ölempfehlungsschild (Abb. 5/M)). www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 23: Luftfilterung
Tragen Sie deshalb beim Reinigen mit Druckluft immer Schutzbrille und Staubschutzmaske. Abb. 7 Siebfilter ausblasen Siebfilter Druckluft www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 24: Kupplung
Die Lebensdauer des Zahnkranzes (Abb. 8/k) wird dadurch verkürzt. Der Zusammenbau erfolgt in umgekehrter Reihen- folge. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 25: Integrierter Frequenzumrichter
“Aufstellung” und “Inbetriebnahme” aufgeführten Maßnahmen wie bei der Erstinbetriebnahme durchzuführen. Abb. 9 Unbedenklichkeitserklärung 7.7025.003.17 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 26: Ersatzteile
Teile kann zu Fehlfunktionen und die Haftung bzw. Garantie für die daraus entstehenden Folgen aufheben. Abb. 11 Internetseite http://www.service-er.de www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 27: Störungen: Ursachen Und Beseitigung
Service Bei weiteren oder nicht behebbaren Störungen wenden Sie sich an den Elmo Rietschle Service. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 28: Technische Daten
¦ V acuum Pumps C-VLR ¦ Data Sheets ACHTUNG Technische Änderungen vorbehalten! Abb. 12 Datenblatt (Beispiel) www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... - Seite 29 Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
