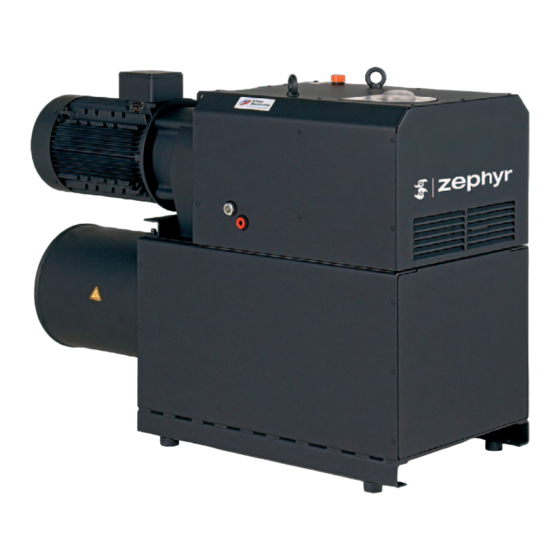

- Seite 1 Edition: 1.12.2009 · BA 880/80-DE Original Betriebsanleitung C-VLR C-VLR 1000 C-Serie C-Series Klaue Claw Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
-
Seite 2: Inhaltsverzeichnis
Wiederinbetriebnahme ............www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch... - Seite 3 Technische Daten ............www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch...
-
Seite 4: Vorwort
— Abkürzungen Abb. Abbildung C-VLR Vakuumpumpe Saugvermögen mbar (abs.) Endvakuum, Betriebsvakuum Richtlinien, Normen, Gesetze siehe Konformitätserklärung www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 5: Symbole Und Bedeutung
Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpfl ichten zu Schadenersatz. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 6: Sicherheit
Daten- und Motordatenschild • Hinweis- und Warnschilder Für die Einhaltung örtlicher Bestimmungen ist der Betreiber verantwortlich. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 7: Bestimmungsgemäße Verwendung
Verwendung der Maschine in Bereichen mit ionisierender Strahlung • Änderungen an der Maschine und den Zubehör- teilen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 8: Personalqualifi Kation Und -Schulung
Ansaugen oder Ausstoßen der Fördermedien dürfen keine Personen gefährdet werden • Gefährdungen durch elektrische Energie sind auszuschließen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 9: Sicherheitshinweise Für Aufstellung, Inbetriebnahme Und Wartung
Eigenmächtige Veränderungen an der Maschine oder am Zubehör, die im Lieferumfang der Gard- ner Denver Schopfheim GmbH stehen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 10: Transport, Lagerung Und Entsorgung
Hebezeug an den Ringschrau- ben und an der Transportlasche aufzuhängen. Abb. 1 Anheben und Transportieren Ringschrauben Transportlasche Befestigungsschraube www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 11: Lagern
Die Verschleißteile (als solche in der Ersatzteilli- ste gekennzeichnet) sind Sonderabfall und nach den nationalen und örtlichen Abfallgesetzen zu entsorgen. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 12: Aufbau Und Funktion
Ausblasschalldämpfer Drehrichtungspfeil Kühlluft-Eintritt Antriebsmotor Kühlluft-Austritt Motordatenschild Öleinfüllstelle heiße Oberfl ächen > 70°C Ölschauglas Siebfi lter Ölablassstelle www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 13: Datenschild
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinfl üssen geschützt werden (z. B. durch ein Schutzdach). www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 14: Aufstellung
Die Aufstellung der Maschine auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstel- lung auf einer Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch... -
Seite 15: Rohrleitungen Anschließen
(max. Druckdifferenz 30 mbar). Bei angeschlossener Abluftleitung muss diese regel- mässig auf Verunreinigungen überprüft werden. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 16: Schmieröl Einfüllen
Motordatenschild übereinstimmen. Ohne Leistungsherabsetzung zulässig: • ± 5% Spannungsabweichung • ± 2% Frequenzabweichung www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 17: Inbetriebnahme Und Außerbetriebnahme
Dauerschädigung des Gehörs zu vermeiden! ACHTUNG Stillstand abwarten Die Maschine darf erst nach dem Stillstand wie- der eingeschaltet werden. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 18: Drehrichtung Prüfen
Zustand der Maschine (Sauberkeit, Verkabelung usw.) prüfen. Aufstellung, siehe Kapitel 5, Seite 14 Inbetriebnahme, siehe Kapitel 6.1, Seite 17 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 19: Wartung Und Instandsetzung
8.000 h Ölwechsel je nach Verunreinigung des Siebfi lter reinigen 7.2.2 abgesaugten Mediums wartungsfrei Kupplung 7.2.3 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 20: Ölwechsel
Wir empfehlen folgende Ölsorte: GEAR-LUBE 150 oder äquivalente Öle anderer Hersteller (siehe auch Ölempfehlungsschild (Abb. 4/M)). www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 21: Luftfi Lterung
Tragen Sie deshalb beim Reinigen mit Druckluft immer Schutzbrille und Staubschutzmaske. 7.2.3 Kupplung Die Kupplung ist wartungsfrei. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 22: Reparatur/ Service
“Aufstellung” und “Inbetriebnahme” aufgeführten Maßnahmen wie bei der Erstinbetriebnahme durchzuführen. Abb. 6 Unbedenklichkeitserklärung 7.7025.003.17 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 23: Ersatzteile
Teile kann zu Fehlfunktionen und die Haftung bzw. Garantie für die daraus entstehenden Folgen aufheben. Abb. 8 Internetseite http://www.service-er.de www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 24: Störungen: Ursachen Und Beseitigung
Service räusch Bei weiteren oder nicht behebbaren Störungen wenden Sie sich an den Elmo Rietschle Service. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... -
Seite 25: Technische Daten
➝ Product Documents ➝ C-Series ➝ Data Sheets ACHTUNG Technische Änderungen vorbehalten! Abb. 9 Datenblatt (Beispiel) www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch... - Seite 26 Elmo Rietschle is a brand of Gardner Denver‘s Industrial Products Division and part of Blower Operations. Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
-
Seite 27: Eg-Konformitätserklärung Nach 2006/42/Eg
EG-Konformitätserklärung nach 2006/42/EG Hiermit erklärt der Hersteller: Gardner Denver Schopfheim GmbH Postfach 1260 D-79642 Schopfheim dass die Maschine: Klauen-Vakuumpumpe der: Baureihe C-VLR Typen C-VLR 60, C-VLR 100, C-VLR 120, C-VLR 150, C-VLR 250, C-VLR 251, C-VLR 300, C-VLR 400, C-VLR 500, C-VLR 1000 mit den Vorschriften der oben angegebenen Richtlinie konform ist. - Seite 28 Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
