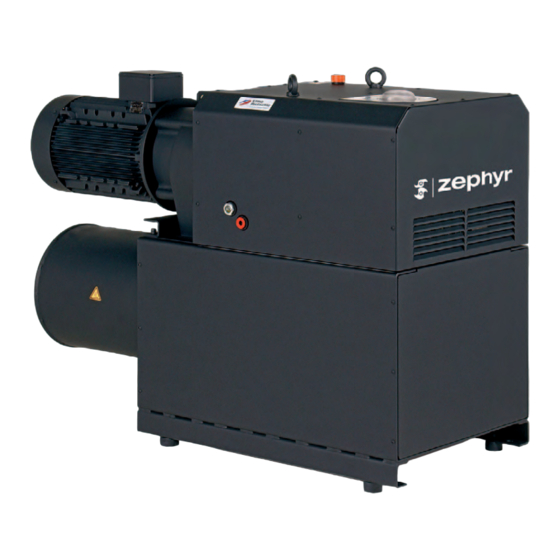

Gardner Denver Elmo Rietschle C-VLR 1000 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für Elmo Rietschle C-VLR 1000:
- Originalbetriebsanleitung (56 Seiten)
Verwandte Anleitungen für Gardner Denver Elmo Rietschle C-VLR 1000
Inhaltszusammenfassung für Gardner Denver Elmo Rietschle C-VLR 1000
- Seite 1 Edition: 1.0 · 1.2.2017 · BA 880-80-DE Original Betriebsanleitung C-VLR 1000 Vakuumpumpe C-Serie C-Series Klaue Claw...
-
Seite 2: Inhaltsverzeichnis
Wiederinbetriebnahme ............www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... - Seite 3 Technische Daten ............www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH...
-
Seite 4: Vorwort
Technische Daten und Kennlinien D 880/80 Infoblatt Lagerungsrichtlinie von Maschinen I 150 Herstellererklärung EG-Richtlinie 2002/95/EG (RoHS) — Abkürzungen Abb. Abbildung C-VLR Vakuumpumpe Saugvermögen mbar (abs.) Endvakuum, Betriebsvakuum Richtlinien, Normen, Gesetze siehe Konformitätserklärung www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 5: Symbole Und Bedeutung
Geräuschemission Zahlenwert, Schalldruckpegel dB(A) nach EN ISO 3744. Urheberrecht Weitergabe sowie Vervielfältigung dieses Doku- ments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 6: Sicherheit
Direkt an der Maschine angebrachte Hinweise müssen beachtet und in vollständig lesbarem Zu- stand gehalten werden. Das gilt beispielsweise für: • Kennzeichen für Anschlüsse • Daten- und Motordatenschild • Hinweis- und Warnschilder Für die Einhaltung örtlicher Bestimmungen ist der Betreiber verantwortlich. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 7: Bestimmungsgemäße Verwendung
Staubatmosphäre aus Zone 22 betrieben werden • der Einsatz der Maschine in nicht gewerblichen Anlagen, sofern anlagenseitig nicht die notwen- digen Vorkehrungen und Schutzmaßnahmen getroffen werden • die Aufstellung in explosionsgefährdeten Umge- bungen • die Verwendung der Maschine in Bereichen mit ionisierender Strahlung • Änderungen an der Maschine und den Zubehör- teilen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 8: Personalqualifikation Und -Schulung
• Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen • geltende Normen und Gesetze Sicherheitshinweise für den Betreiber • heiße Teile der Maschine müssen im Betrieb unzugänglich sein oder mit Berührungsschutz versehen werden • durch das freie Ansaugen oder Ausstoßen der Fördermedien dürfen keine Personen gefährdet werden • Gefährdungen durch elektrische Energie sind auszuschließen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 9: Sicherheitshinweise Für Aufstellung, Inbetriebnahme Und Wartung
• Nicht bestimmungsgemäße Verwendung • Nichtbeachten dieser Anleitung • Betrieb durch ungenügend qualifiziertes Perso- • Verwendung von Ersatzteilen, die nicht von Gardner Denver Schopfheim Gmbh freigege- ben wurden • Eigenmächtige Veränderungen an der Maschine oder am Zubehör, die im Lieferumfang der Gard- ner Denver Schopfheim Gmbh stehen www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 10: Transport, Lagerung Und Entsorgung
(Abb. 1/2) fest anziehen. b) Zum Anheben und Transportieren der Maschine ist diese mittels Hebezeug an den Ringschrau- ben und an der Transportlasche aufzuhängen. Abb. 1 Anheben und Transportieren Ringschrauben Transportlasche Befestigungsschraube www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 11: Lagern
Maschine gemäß der nationalen und örtlichen geltender Vorschriften entsorgen. e) Die Verschleißteile (als solche in der Ersatzteilli- ste gekennzeichnet) sind Sonderabfall und nach den nationalen und örtlichen Abfallgesetzen zu entsorgen. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 12: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Aufbau Abb. 2 Vakuumpumpe C-VLR 1000 Vakuum-Anschluss Ölempfehlungsschild Abluft-Anschluss Datenschild Ausblasschalldämpfer Drehrichtungspfeil Kühlluft-Eintritt Antriebsmotor Kühlluft-Austritt Motordatenschild Öleinfüllstelle heiße Oberflächen > 70 °C Ölschauglas Siebfilter Ölablassstelle www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 13: Datenschild
Grenzübertemperatur der Motor-Wicklung und der Lager überschritten werden. Für solche Einsatzbedingungen beim Hersteller nachfragen. Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinflüssen geschützt werden (z. B. durch ein Schutzdach). www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 14: Aufstellung
• die Tragfähigkeit der Auflagefläche muss für das Gewicht der Maschine ausgelegt sein Die Aufstellung der Maschine auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstel- lung auf einer Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 15: Rohrleitungen Anschließen
Rückwärtslauf zu vermeiden. Abluft darf nicht gedrosselt werden In die Abluftleitung dürfen keine Absperrorgane eingebaut sein (max. Druckdifferenz 30 mbar). Bei angeschlossener Abluftleitung muss diese regel- mässig auf Verunreinigungen überprüft werden. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 16: Schmieröl Einfüllen
Überstrom. Kurzzeitiger Überstrom kann beim Kaltstart der Maschine auftreten. HinweiS Energieversorgung Die Bedingungen am Einsatzort müssen mit den An- gaben auf dem Motordatenschild übereinstimmen. Ohne Leistungsherabsetzung zulässig: • ± 5 % Spannungsabweichung • ± 2 % Frequenzabweichung www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 17: Inbetriebnahme Und Außerbetriebnahme
Bei längerem Aufenthalt in der Umgebung der laufenden Maschine benutzen Sie Gehörschutz- mittel, um eine Dauerschädigung des Gehörs zu vermeiden! HinweiS Stillstand abwarten Die Maschine darf erst nach dem Stillstand wie- der eingeschaltet werden. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 18: Drehrichtung Prüfen
Anschlüsse für Saug- und Druckstutzen mittels Klebefolie verschließen. siehe auch Kapitel 3.2.1, Seite 11 Wiederinbetriebnahme a) Zustand der Maschine (Sauberkeit, Verkabelung usw.) prüfen. Aufstellung, siehe Kapitel 5, Seite 14 Inbetriebnahme, siehe Kapitel 6.1, Seite 17 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 19: Wartung Und Instandsetzung
Lüftungsschlitze der Maschine und Kühlrippen des Motor — reinigen. monatlich Kontrolle des Ölstands 7.2.1 8.000 h Ölwechsel je nach Verunreinigung des Siebfilter reinigen 7.2.2 abgesaugten Mediums wartungsfrei Kupplung 7.2.3 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 20: Ölwechsel
Die Viskosität des Öles muss ISO-VG 150 nach DIN 51519 entsprechen. Bezeichnung nach DIN 51502: CLP HC 150. Wir empfehlen folgende Ölsorte: GEAR-LUBE 150 oder äquivalente Öle anderer Hersteller (siehe auch Ölempfehlungsschild (Abb. 4/M)). www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 21: Luftfilterung
Beim Ausblasen mit Druckluft können mitgerissene Druckluft Festkörper oder aufgewirbelter Puderstaub Augen- verletzungen verursachen. Tragen Sie deshalb beim Reinigen mit Druckluft immer Schutzbrille und Staubschutzmaske. 7.2.3 Kupplung Die Kupplung ist wartungsfrei. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 22: Reparatur/ Service
Die Unbedenklichkeitserklärung ist ein Teil der Zulieferdokumentation. b) Nach einer Reparatur bzw. vor der Wiederin- betriebnahme sind die unter “Aufstellung” und “Inbetriebnahme” aufgeführten Maßnahmen wie bei der Erstinbetriebnahme durchzuführen. Abb. 6 Unbedenklichkeitserklärung 7.7025.003.17 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 23: Ersatzteile
Hersteller genehmigte Teile. Die Verwen- Abb. 7 Ersatzteilliste (Beispiel) dung anderer Teile kann zu Fehlfunktionen und die Haftung bzw. Garantie für die daraus entstehenden Folgen aufheben. Abb. 8 Internetseite http://www.service-er.de www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 24: Störungen: Ursachen Und Beseitigung
Ablagerungen auf den Dreh- Arbeitsraum und die Drehkol- Elmo Rietschle abnormales Ge- kolben ben reinigen Service räusch Bei weiteren oder nicht behebbaren Störungen wenden Sie sich an den Elmo Rietschle Service. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... -
Seite 25: Technische Daten
Weitere technische Daten entnehmen Sie bitte dem Datenblatt D 880/80 • Download der PDF-Datei: D 880/80 ➝ C-VLR 1000 • Download der PDF-Datei: http://www.gd-elmorietschle.com ➝ Downloads ➝ Product Documents ➝ C-Series ➝ Data Sheets HinweiS Technische Änderungen vorbehalten! Abb. 9 Datenblatt (Beispiel) www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH... - Seite 26 Gardner Denver Schopfheim Gmbh Johann-Sutter-Straße 6+8 79650 Schopfheim · Deutschland Tel. +49 7622 392-0 Fax +49 7622 392-300 Elmo Rietschle is a brand of Gardner Denver‘s Industrial Products Division and part of Blower Operations.
