Inhaltszusammenfassung für AGFEO SENSORfon ST 53
- Seite 1 Systemtelefon Bedienungsanleitung SENSORfon ST 53, ST 53 IP SENSORfon ST 54 IP...
-
Seite 2: Gebrauchsbestimmungen
Zu beziehen sind diese Netzteile bei Ihrem Lieferanten unter der AGFEO Artikelnummer 6100826. Über Software-Upgrades informiert Sie Ihr Fachhändler. Eine Haftung der AGFEO GmbH & Co. KG für Schäden aus nicht bestimmungsgemäßem Gebrauch des digitalen Systemtelefons ST 53 (IP), ST 54 IP ist ausgeschlossen. -
Seite 3: Inhaltsverzeichnis
SENSORfon ST 53, ST 53 IP, ST 54 IP Inhaltsverzeichnis Gebrauchsbestimmungen........................2 Sicherheitshinweise ..........................2 Über dieses Handbuch ..........................2 Die Unterseite des ST 53 (IP), ST 54 IP ....................4 Anschließen eines Untanglers ........................ 4 Den Standfuss installieren ........................5 Die Wandmontage ........................... -
Seite 4: Die Unterseite Des St 53 (Ip), St 54 Ip
SENSORfon ST 53, ST 53 IP, ST 54 IP Die Unterseite des ST 53 (IP), ST 54 IP Wandhalterung Aufnnahme für Standfuß 1: flacher Winkel 2: steiler Winkel Anschluss am Kommunikati- Anschluss für onssystem Headset (ST 53 IP & ST 54 IP: LAN ST 53: Digitalport) Anschluss für... -
Seite 5: Den Standfuss Installieren
SENSORfon ST 53, ST 53 IP, ST 54 IP Den Standfuss installieren Den beiliegenden Standfuß können Sie in 2 Positio- nen installieren. Dadurch lassen sich unterschiedliche Neigungswinkel Ihres SENSORfons realisieren. Für einen flachen Neigungswinkel klicken Sie die Rastnasen des Standfusses in die oberen Aufnahmen (1), für einen steilen Winkel in die unte-... -
Seite 6: Display Position
Sie können für Ihr Display neun verschiedene Neigungswinkel einstellen. ST 53 anschließen Zur Inbetriebnahme des ST 53 stecken Sie den Westernstecker des Anschlußkabels in eine IAE/ UAE-Dose des internen ISDN-Anschlusses oder Up0-Anschlusses Ihres AGFEO Kommunikationssystems. - Drücken Sie den Westernstecker in die Dose, bis er hörbar einrastet. - Seite 7 ST 54 IP ST 53 IP, ST 54 IP anmelden Um ein AGFEO ST 53 IP, ST 54 IP an Ihrem Kommunikationssystem zu betreiben, muß dieses Tele- fon zuerst am Kommunikationssystem registriert werden. 1. Warten Sie, bis die Anzeige „ASIP Timeout“ im Display des Systemtelefons erscheint.
-

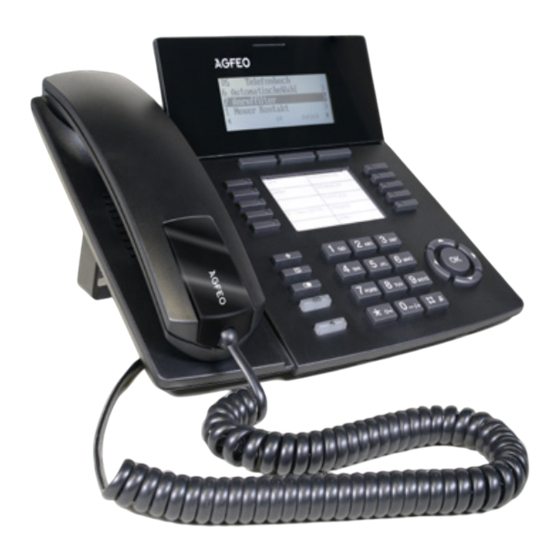

Seite 8: Das St 53 (Ip), St 54 Ip
SENSORfon ST 53, ST 53 IP, ST 54 IP Das ST 53 (IP), ST 54 IP Busylight Softkeys Grafisches Display 10 Funktionstasten und LEDs Beschriftungsstrei- fen (ST 53 (IP)) bzw. self labeling keys (ST 54 IP) Steuerkreuz Lautsprecher unter dem Hörer... -
Seite 9: Die Tasten Des St 53 (Ip), St 54 Ip
SENSORfon ST 53, ST 53 IP, ST 54 IP Die Tasten des ST 53 (IP), ST 54 IP Wähltastatur: Zum Wählen einer Mail-Taste: Zum Anzeigen der An- Rufnummer und Eingabe von Daten. rufliste und von Nachrichten auf Mit einem langen Druck auf die „1“... -
Seite 10: Die Funktionsweise Der Self-Labeling Keys (St 54 Ip)
Beschriftungen der Tasten sind möglich. Einlegen der Beschriftung für die Funktionstasten (ST 53, ST 53 IP) Ihrem SENSORfon ST 53 (IP) ist ein Beschriftungsstreifen beige- legt, der auf der Vorderseite die Standardbelegung aufgedruckt hat, auf der Rückseite können Sie Ihre eigene Belegung von Hand eintragen. -
Seite 11: Das Steuerkreuz
SENSORfon ST 53, ST 53 IP, ST 54 IP Das Steuerkreuz Wenn Sie das Konfigurationsmenü geöffnet haben, können Sie mit dem Steuerkreuz durch das Menü navigieren. Mit den Pfeiltasten nach oben und unten scrollen Sie durch die Menüpunkte. Mit der Pfeiltaste nach rechts können Sie einen Menüpunkt auswählen. -
Seite 12: Das Display Des St 53 (Ip), St 54 Ip
SENSORfon ST 53, ST 53 IP, ST 54 IP Das Display des ST 53 (IP), ST 54 IP Status der internen und KW26 DI 28.Jun.05 11:59 Anzeige der aktivierten externen Anschlüsse {%“S Leistungsmerkmale 12 14 16 Aktuelle Belegung der Softkeys, bei... -
Seite 13: Displayhelligkeit Einstellen
SENSORfon ST 53, ST 53 IP, ST 54 IP Displayhelligkeit einstellen Die Displayhelligkeit läßt sich in 5 Stufen einstellen: !222 Programmierung Einstellen mit Pfeiltasten links/ einleiten rechts, Einstellungen speichern mit „OK“ Displaybeleuchtung ein-/ausschalten Sie können einstellen, ob die Displaybeleuchtung dauerhaft eingeschaltet, dauerhaft ausgeschaltet oder bei Aktion am Telefon eingeschaltet wird. -
Seite 14: Der Annäherungssensor
SENSORfon ST 53, ST 53 IP, ST 54 IP Der Annäherungssensor In Ihrem SENSORfon ist unterhalb der Zifferntasten ein Annäherungssensor integriert. Die Emp- findlichkeit des Sensors lässt sich in drei Stufen einstellen, um sicherzustellen, dass die Erken- nung jederzeit einwandfrei funktioniert. Derzeit sind folgende Funktionen über den Annäherungs- sensor darstellbar: - Sie können mit einer abweisenden Geste bei einem ankommenden Ruf den Tonruf ausschalten,... -
Seite 15: Ein Abgehendes Telefonat Führen
Registern Sie haben die Wahl zwischen drei unterschiedlichen Suchmethoden, um einen Kontakt im Tele- fonbuch des AGFEO Kommunikationssystems zu finden. Zur Auswahl stehen die Index Suche, die Vanity Suche und die alphanumerische Suche. Um zwischen den verschiedenen Suchmethoden umzuschalten, gehen Sie wie folgt vor: Taste Te- Mittlere Taste drücken, mit dem Steuerkreuz... -
Seite 16: Telefonbuch (Vanity)
SENSORfon ST 53, ST 53 IP, ST 54 IP Telefonbuch (Vanity) bzw. Taste Geben Sie den Namen ein, wie in den unten stehenden Hörer abheben oder Taste Telefonbuch Beispielen erläutert: „Lautsprecher“ drücken, eine Wählleitung wird automatisch drücken Einträge im Telefonbuch... -
Seite 17: Automatische Wahlwiederholung
SENSORfon ST 53, ST 53 IP, ST 54 IP Automatische Wahlwiederholung bzw. Mit der mittleren Taste beginnt die Bei aufgelegtem Hörer betätigen Meldet sich der Teilnehmer: automatische Wahlwiederholung. Sie die Taste „Wahlwiederho- Hörer abnehmen oder Laut- Im Display sehen Sie, wie häufig lung“. -
Seite 18: Bei Ihnen Wird Angeklopft
SENSORfon ST 53, ST 53 IP, ST 54 IP Bei Ihnen wird angeklopft 1. Möglichkeit: T Q P ª Sie führen ein Ge- Gespräch Automatischer Anruf Hörer Gespräch führen spräch und hören beenden vom Anklopfenden abnehmen den Anklopfton 2. Möglichkeit: Softkey „Annehmen“... -
Seite 19: Standardbelegung Der Funktionstasten
Im Auslieferungszustand des Kommunikationssystems ist die Belegung der freiprogrammierbaren Funktionstasten (FP-Tasten) zunächst festgelegt. Diese Belegung können Sie nach Ihren eigenen Wünschen ändern. Die zur Verfügung stehenden Funktionstasten entnehmen Sie bitte der Anleitung Ihres AGFEO Kommunikationssystems. Funktionstastenbelegung ändern Anfangsbuchstaben des Na-... -
Seite 20: Dhsg Headset
Steuerinformationen übertragen. Headset anschließen Das Telefon verfügt über einen separaten Anschluß (Westernbuchse) für ein Headset. Anstelle der schnurlosen DHSG Headsets AGFEO Headset 9120, AGFEO Headset 920 und AGFEO Headset 9450 können Sie auch die folgenden, schnurgebundenen AGFEO Headset-Modelle verwenden: Modell... -
Seite 21: Dhsg Headset Betreiben
SENSORfon ST 53, ST 53 IP, ST 54 IP DHSG Headset betreiben Richten Sie mit Hilfe des Webkonfigurators oder über das Telefon-Menü mit Hilfe von eine Headset-Taste am ST 53 (IP) / ST 54 IP ein. Um die Betriebsbereitschaft zu prüfen, drücken Sie einmal auf die Taste am Headset. -
Seite 22: Aufstellungsort
SENSORfon ST 53, ST 53 IP, ST 54 IP Aufstellungsort Stellen Sie das SENSORfon an einem geeigneten Ort auf. Bitte beachten Sie beim Aufstellen folgende Punkte: - Nicht an Orten, an denen das Telefon durch Wasser oder Chemikalien bespritzt werden kann. -
Seite 23: Urheberrecht
Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzuneh- men. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet. - Seite 24 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. AGFEO GmbH & Co. KG Änderung und Irrtum vorbehalten. Gaswerkstr. 8 Printed in Germany...
