Es bestehen zwei Möglichkeiten, Ihr ST 40 IP mit Spannung zu versorgen: 1. Sie verfügen über ein Netzwerk mit Power over Ethernet (PoE), dann wird das ST 40 IP über Ihr Netzwerk mit einer Phantomspeisung über die Leitungen 1,2 und 3,6 oder 4,5 und 7,8 als POE- Class 2-Gerät (<...
DHSG Headset betreiben ........................18 Klingelmelodien in Ihr ST 40 IP laden ....................18 ASIP-Einstellungen Ihres ST 40 IP im Browser vornehmen ............... 19 Netzwerk-Einstellungen Ihres ST 40 IP im Browser vornehmen ............20 Firmware Ihres ST 40 IP updaten ......................21 Auslieferungszustand..........................
STE 40 Anschließen eines Untanglers Im Hörer des ST 40 IP ist ein Fach für einen Untangler integriert. Auf diese Weise stört der Untang- ler nicht beim Telefonieren oder beim Auflegen des Hörers. - Öffnen Sie zuerst das Fach im Hörer, indem Sie die Rastnase des Deckels drücken (Pfeil 1) und den Deckel abziehen (Pfeil 2).
- Geben Sie für Ihr ST 40 IP einen eindeutigen IoP Namen ein: Wählen Sie „Name“ aus und drücken Sie „edit“. Geben Sie den gewünschten Namen für Ihr ST 40 IP ein. Sie können über „clear“ einzelne Buchstaben oder den gesamten Namen löschen, über „speichern“ wird der Name abgespeichert.

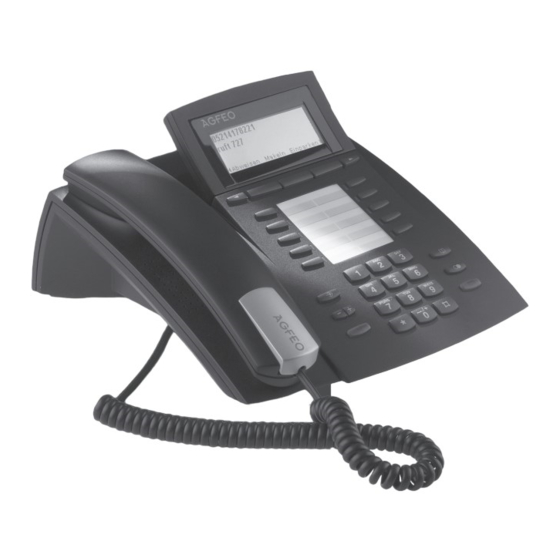

Systemtelefon ST 40 IP Die Tasten des ST 40 IP Softkeys Grafisches Display Lautsprecher unter dem 10 Funktionstasten Hörer und LEDs Beschriftungsstrei- Mikrofon Wähltastatur: Zum Wählen einer Ruf- Mail-Taste: Zum Anzeigen der Anrufli- nummer und Eingabe von Daten. ste, Nachrichten auf dem Anrufbeant- worter und SMS.
Systemtelefon ST 40 IP Das Display des ST 40 IP Status der internen und KW26 DI 28.Jun.05 11:59 Anzeige der aktivierten externen S0s, pro S0 ein *${}%“S Leistungsmerkmale Kasten. Status der analogen 12 14 16 Amtsleitung Anzeige der aktiven In-...
Systemtelefon ST 40 IP Freiprogrammierbare Funktionstasten AB Aktivierung Zum Einschalten/Ausschalten des Anrufbeantworters eines Systemtelefons ST 40 AB. Abweisen Aktuellen Anruf abweisen. Der Anrufer hört den Besetztton (Konfigurationsabhängig). AIS-Lautstärke Zum Einstellen der Lautstärke von AIS Ansagen über einen externen Lautsprecher. Sie können wählen ob: Anklopfen ein/ - der Anrufer einen Besetzttonerhält (aus).
Seite 9
Systemtelefon ST 40 IP Freiprogrammierbare Funktionstasten Ein- oder Ausschalten des LCR (Least Cost Routing) für Ihr Systemtelefon. Linie Zum Anzeigen des Zustandes und zur direkten Belegung einer externen Leitung. Makeln Zum Makeln zwischen mehreren Extern- oder Internverbindungen. Ein- oder Ausschalten der Zeitsteuerung von Funktionen der TK-Anlage (z.B. Anrufvarianten, Um- leitungen, Relais).
Systemtelefon ST 40 IP LED - Anzeigen zu freiprogrammierbaren Funktionstasten LED an LED aus LED blinkt Anklopfen erlaubt nicht erlaubt Anrufliste Abgefragte Keine Anrufe in Neue Anrufe in Anrufe Anrufliste Anrufliste vorhanden Anrufschutz eingeschaltet ausgeschaltet AVA 2 Nacht eingeschaltet ausgeschaltet...
Seite 11
Systemtelefon ST 40 IP LED - Anzeigen zu freiprogrammierbaren Funktionstasten LED an LED aus LED blinkt LED blinkt langsam schnell Anrufbeant- der Anrufbeant- der Anrufbeant- worter ist einge- worter ist ausge- wortertaste schaltet. schaltet. Interntaste der Internteilneh- der Interntaste Sie halten den mer ist belegt.
Systemtelefon ST 40 IP Standardbelegung der Funktionstasten Durchsage Anklopfen Im Auslieferungszustand sind die Funktionstasten wie folgt belegt: Ziel Ziel Tonruf aus Termin Diese Belegung können Sie nach Ihren eigenen Wünschen ändern. Ziel Ziel Stumm Anruffilter Ziel Ziel Ziel Umleitung zu...
Systemtelefon ST 40 IP Bei Ihnen wird angeklopft 1. Möglichkeit: T Q P ª A P h P T Sie führen ein Ge- Gespräch Automatischer Anruf Hörer Gespräch führen spräch und hören beenden vom Anklopfenden abnehmen den Anklopfton 2.
Systemtelefon ST 40 IP Anrufliste anzeigen Der Hörer ist aufgelegt. An der blinkenden Mailtaste sehen Sie, daß eine Meldung vorliegt. In der Anrufliste steht mindestens ein Eintrag. Die LED blinkt, bis Sie die Anrufliste auslesen, dann leuchtet die LED dauerhaft, bis Sie die Einträge anrufen oder löschen.
Systemtelefon ST 40 IP Telefonbuch (Vanity) bzw. Taste Te- Geben Sie den gewünschten Nächsten Buchstaben Hörer abheben oder Taste lefonbuch Anfangsbuchstaben ein, z.B. A wählen, z. B. N = 6. Der „Lautsprecher“ drücken, eine drücken = 2 Der erste Eintrag mit dem erste Eintrag mit „An“...
Systemtelefon ST 40 IP Aufstellungsort Stellen Sie das ST 40 IP an einem geeigneten Ort auf. Bitte beachten Sie beim Aufstellen folgende Punkte: - Nicht an Orten, an denen das Telefon durch Wasser oder Chemikalien bespritzt werden kann. - Kunststofffüße des Telefons: Ihr Gerät wurde für normale Gebrauchsbedingungen gefertigt.
** mit Anschlußkabel (siehe Hersteller) Die Westernbuchse (RJ 45) für den Headset-Anschluß befindet sich auf der Unterseite des ST 40 IP (siehe Seite 4). Die Buchse ist mit dem Kopfhörer-Symbol gekennzeichnet. - Stecken Sie den Stecker des Headsets in die Headset-Buchse, bis er hörbar einrastet.
- Um das Gespräch zu beenden, können Sie wahlweise am ST 40 IP mit der Headset-Taste oder am Headset auflegen. - Sie können das Klingeln im ST 40 IP mit einer “Tonruf” Taste abschalten und hören trotzdem den Ruf im Hörer des Headsets. Ideal für Call-Center oder Mehrplatz Büros.
ST 40 IP ASIP-Einstellungen Ihres ST 40 IP im Browser vornehmen Sie haben die Möglichkeit, die Zuordnung Ihres ST 40 IP zu einem LAN-Modul 508 / LAN-Modul 510 über den Browser einzustellen. Rufen Sie dazu die Seite „http://Telefon-IP/tkset“ in Ihrem Browser auf.
Netzwerk-Einstellungen Ihres ST 40 IP im Browser vornehmen Sie haben die Möglichkeit, alle wichtigen Netzwerkeinstellungen Ihres ST 40 IP über den Browser einzustellen. Rufen Sie dazu die Seite „http://Telefon-IP/Tkset“ in Ihrem Browser auf und klicken Sie auf den Reiter „LAN-Einstellungen“.
ST 40 IP Firmware Ihres ST 40 IP updaten Ihr Systemtelefon ST 40 IP läßt sich ohne Eingriff in die Hardware auf den neuesten Firmwarestand bringen. Ihr Fachhändler kann die neue Firmware von www.agfeo.de herunterladen und in Ihr ST 40 IP laden.
Systemtelefon ST 40 IP Auslieferungszustand „St40IP-xxxx“ („xxxx“ sind die letzten 4 Stellen IoP Name („Name“): der MacAdresse Ihres ST 40 IP) IOP-Server („Server“): 192.168.100.1 Eigene IP-Adresse („IP-Adr.“): 0.0.0.0 DHCP-Einstellung („DHCP“): Client Subnetzmaske („Netmask“): 0.0.0.0 0.0.0.0 Standard Gateway („Gateway“): 0.0.0.0 DNS-Server 1 („DNS1“): 0.0.0.0...
Firmen. Technische Änderungen Die AGFEO GmbH & Co. KG behält sich vor, Änderungen zu Darstellungen und Angaben in dieser Dokumentation, die dem technischen Fortschritt dienen, ohne vorherige Ankündigung vorzuneh- men. Diese Dokumentation wurde mit größter Sorgfalt erstellt und wird regelmäßig überarbeitet.
Seite 24
So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. Identnr. 1101899 AGFEO GmbH & Co. KG Änderung und Irrtum vorbehalten. Gaswerkstr. 8 Printed in Germany...
