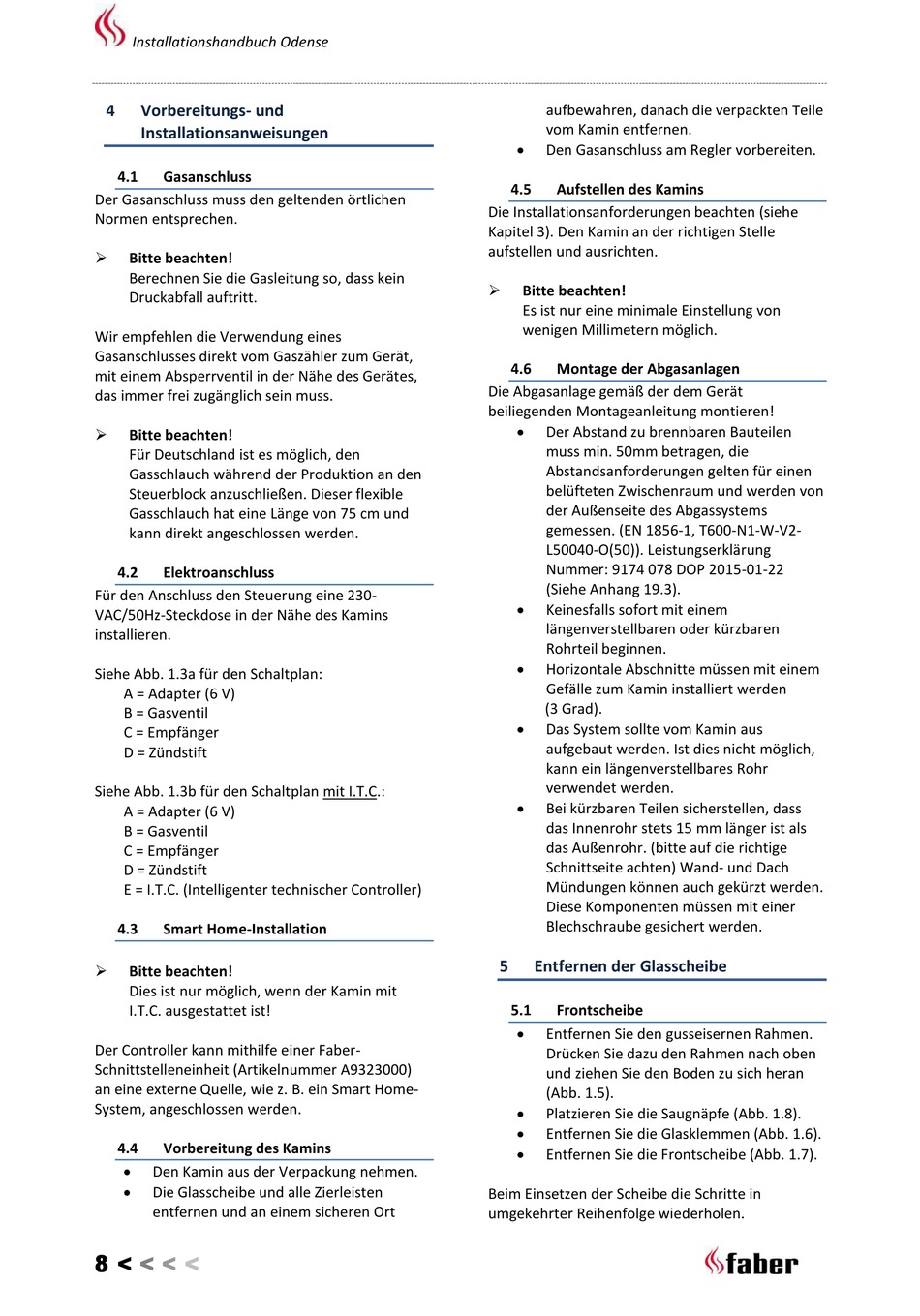

Installationshandbuch Odense
4 Vorbereitungs- und
Installationsanweisungen
4.1

Gasanschluss

Der Gasanschluss muss den geltenden örtlichen
Normen entsprechen.

Bitte beachten!
Berechnen Sie die Gasleitung so, dass kein
Druckabfall auftritt.
Wir empfehlen die Verwendung eines
Gasanschlusses direkt vom Gaszähler zum Gerät,
mit einem Absperrventil in der Nähe des Gerätes,
das immer frei zugänglich sein muss.

Bitte beachten!
Für Deutschland ist es möglich, den
Gasschlauch während der Produktion an den
Steuerblock anzuschließen. Dieser flexible
Gasschlauch hat eine Länge von 75 cm und
kann direkt angeschlossen werden.
4.2 Elektroanschluss
Für den Anschluss den Steuerung eine 230-
VAC/50Hz-Steckdose in der Nähe des Kamins
installieren.
Siehe Abb. 1.3a für den Schaltplan:
A = Adapter (6 V)
B = Gasventil
C = Empfänger
D = Zündstift
Siehe Abb. 1.3b für den Schaltplan mit I.T.C.:
A = Adapter (6 V)
B = Gasventil
C = Empfänger
D = Zündstift
E = I.T.C. (Intelligenter technischer Controller)
4.3 Smart Home-Installation

Bitte beachten!
Dies ist nur möglich, wenn der Kamin mit
I.T.C. ausgestattet ist!
Der Controller kann mithilfe einer Faber-
Schnittstelleneinheit (Artikelnummer A9323000)
an eine externe Quelle, wie z. B. ein Smart Home-
System, angeschlossen werden.
4.4

Vorbereitung des Kamins


Den Kamin aus der Verpackung nehmen.

Die Glasscheibe und alle Zierleisten
entfernen und an einem sicheren Ort
8 < < < <
aufbewahren, danach die verpackten Teile
vom Kamin entfernen.

Den Gasanschluss am Regler vorbereiten.
4.5

Aufstellen des Kamins

Die Installationsanforderungen beachten (siehe
Kapitel 3). Den Kamin an der richtigen Stelle
aufstellen und ausrichten.

Bitte beachten!
Es ist nur eine minimale Einstellung von
wenigen Millimetern möglich.
4.6

Montage der Abgasanlagen

Die Abgasanlage gemäß der dem Gerät
beiliegenden Montageanleitung montieren!

Der Abstand zu brennbaren Bauteilen
muss min. 50mm betragen, die
Abstandsanforderungen gelten für einen
belüfteten Zwischenraum und werden von
der Außenseite des Abgassystems
gemessen. (EN 1856-1, T600-N1-W-V2-
L50040-O(50)). Leistungserklärung
Nummer: 9174 078 DOP 2015-01-22
(Siehe Anhang 19.3).

Keinesfalls sofort mit einem
längenverstellbaren oder kürzbaren
Rohrteil beginnen.

Horizontale Abschnitte müssen mit einem
Gefälle zum Kamin installiert werden
(3 Grad).

Das System sollte vom Kamin aus
aufgebaut werden. Ist dies nicht möglich,
kann ein längenverstellbares Rohr
verwendet werden.

Bei kürzbaren Teilen sicherstellen, dass
das Innenrohr stets 15 mm länger ist als
das Außenrohr. (bitte auf die richtige
Schnittseite achten) Wand- und Dach
Mündungen können auch gekürzt werden.
Diese Komponenten müssen mit einer
Blechschraube gesichert werden.
5 Entfernen der Glasscheibe
5.1 Frontscheibe

Entfernen Sie den gusseisernen Rahmen.
Drücken Sie dazu den Rahmen nach oben
und ziehen Sie den Boden zu sich heran
(Abb. 1.5).

Platzieren Sie die Saugnäpfe (Abb. 1.8).

Entfernen Sie die Glasklemmen (Abb. 1.6).

Entfernen Sie die Frontscheibe (Abb. 1.7).
Beim Einsetzen der Scheibe die Schritte in
umgekehrter Reihenfolge wiederholen.
