Druckmessung - Endress+Hauser Deltabar PMD75B HART Betriebsanleitung

Montage
18

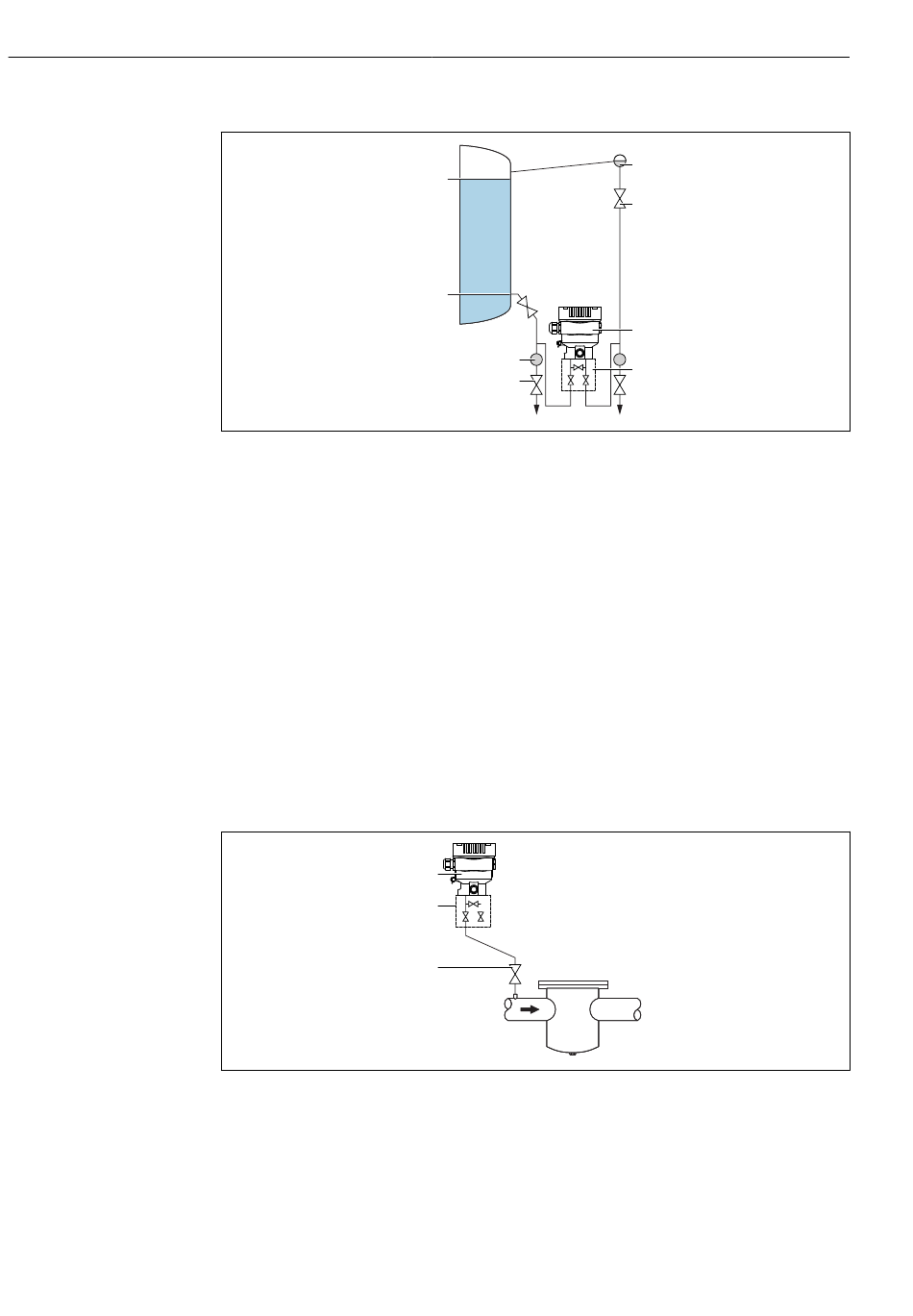

Füllstandsmessung im geschlossenen Behälter mit Dampfüberlagerung
1 Kondensatgefäß
2 Absperrventile
3 Messgerät
4 Dreifach-Ventilblock
5 Ablassventile
6 Abscheider
• Messgerät unterhalb des unteren Messanschlusses montieren, damit die Wirkdrucklei-
tungen immer mit Flüssigkeit gefüllt sind
• Niederdruck-Seite immer oberhalb des maximalen Füllstands anschließen
• Kondensatgefäß gewährleistet konstant bleibenden Druck auf der Niederdruck-Seite
• Bei Messungen in Medien mit Feststoffanteilen, wie z. B. schmutzigen Flüssigkeiten, ist
die Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen
und entfernen zu können
5.2.3

Druckmessung

Druckmessung mit 160 bar (2 400 psi) und 250 bar (3 750 psi) Messzelle
1 Messgerät mit Blindflansch auf LP-Seite
2 Zweifach-Ventilblock
3 Absperrventile
4 Druckbeaufschlagtes Behältnis
–
max.
+
min.
6
5
1
2
+
3
4
Deltabar PMD75B HART
1
2
3
4
–
Endress+Hauser
A0038216
A0038218
