• Bei Verwendung eines Ventilblocks sind dessen Maße zusätzlich zu berücksichtigen
• Halter für Wand- und Rohrmontage inklusive Haltebügel für Rohrmontage und zwei
Muttern
• Bei den Schrauben zur Befestigung des Geräts ist der Werkstoff abhängig vom Bestellc-
ode
Technische Daten (wie z. B. Materialien, Abmessungen oder Bestellnummern) siehe
Zubehör-Dokument SD01553P.
5.2.8

Wand- und Rohrmontage mit Ventilblock (optional)

• Messgerät an einem Absperrorgan montieren, z. B. Ventilblock oder Absperrventil
• Vorgesehene Halterung verwenden, dadurch vereinfachte Demontage des Messgeräts
Technische Daten (wie z. B. Materialien, Abmessungen oder Bestellnummern) siehe
Zubehör-Dokument SD01553P.

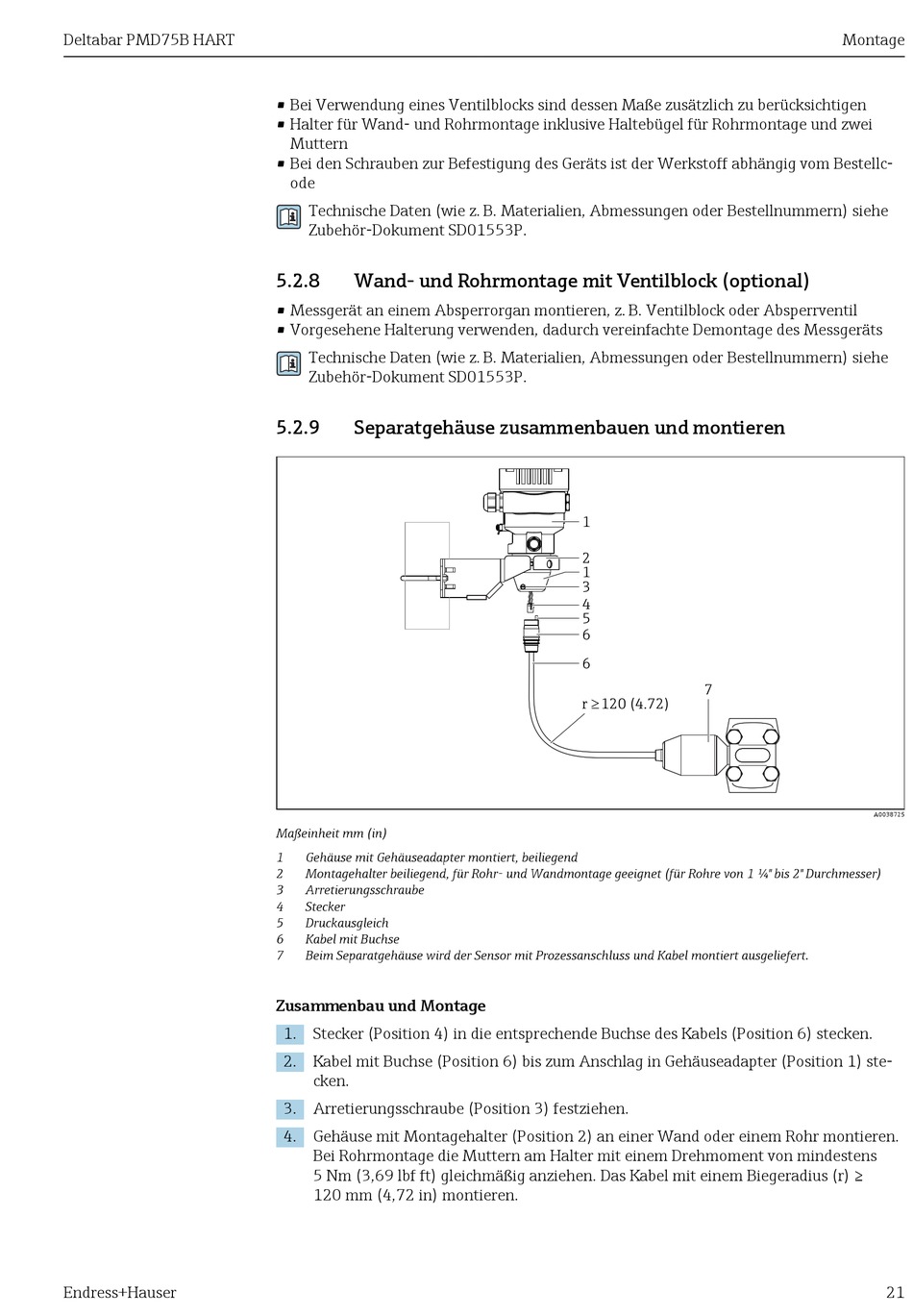

5.2.9 Separatgehäuse zusammenbauen und montieren
Maßeinheit mm (in)
1 Gehäuse mit Gehäuseadapter montiert, beiliegend
2 Montagehalter beiliegend, für Rohr- und Wandmontage geeignet (für Rohre von 1 ¼" bis 2" Durchmesser)
3 Arretierungsschraube
4 Stecker
5 Druckausgleich
6 Kabel mit Buchse
7 Beim Separatgehäuse wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert.
Zusammenbau und Montage
1. Stecker (Position 4) in die entsprechende Buchse des Kabels (Position 6) stecken.
2. Kabel mit Buchse (Position 6) bis zum Anschlag in Gehäuseadapter (Position 1) ste-
cken.
3. Arretierungsschraube (Position 3) festziehen.
4. Gehäuse mit Montagehalter (Position 2) an einer Wand oder einem Rohr montieren.
Bei Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens
5 Nm (3,69 lbf ft) gleichmäßig anziehen. Das Kabel mit einem Biegeradius (r) ≥
120 mm (4,72 in) montieren.
1
2
1
3
4
5
6
6
7
r ³ 120 (4.72)
