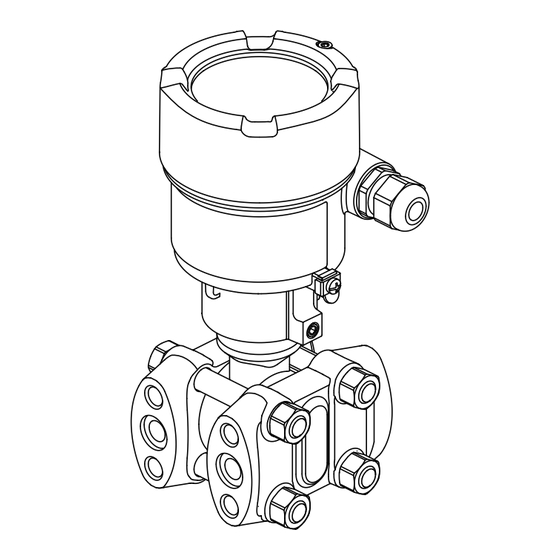

Endress+Hauser Deltabar PMD75B HART Kurzanleitung
Differenzdruckmessung
Vorschau ausblenden
Andere Handbücher für Deltabar PMD75B HART:
- Betriebsanleitung (96 Seiten) ,
- Technische information (56 Seiten) ,
- Kurzanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

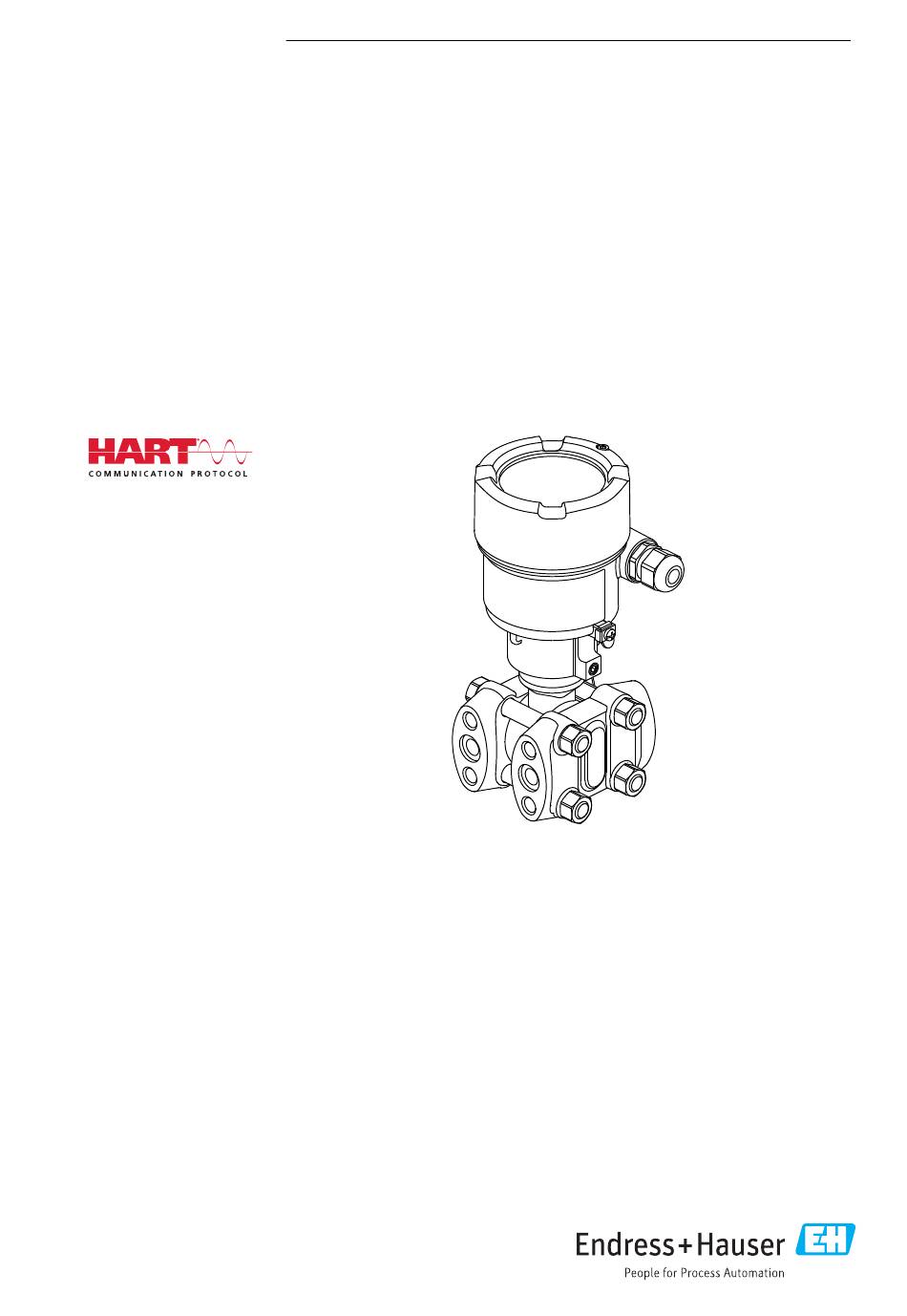

KA01467P/00/DE/01.20
71476327
2020-10-30
Products
Kurzanleitung
Deltabar PMD75B
HART
Differenzdruckmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Deltabar PMD75B HART
Inhaltszusammenfassung für Endress+Hauser Deltabar PMD75B HART
- Seite 1 Deltabar PMD75B HART Differenzdruckmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Deltabar PMD75B HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Deltabar PMD75B HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Dokumentfunktion . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Deltabar PMD75B HART Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. Verwendete Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 5: Symbole In Grafiken
Deltabar PMD75B HART Hinweise zum Dokument Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. -
Seite 6: Kommunikationsspezifische Symbole
Hinweise zum Dokument Deltabar PMD75B HART 1.2.6 Kommunikationsspezifische Symbole Abkürzungsverzeichnis A0029505 OPL: Das OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessanschluss zu beachten. Druck- Temperaturabhängigkeit beachten. Der OPL darf nur kurzzeitig angelegt werden. -
Seite 7: Turn Down Berechnung
HART® Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Endress+Hauser... -
Seite 8: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 9: Betriebssicherheit
Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanis- men, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheits- maßnahmen gemäß... -
Seite 10: Gerätespezifische It-Sicherheit
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser halten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 11: Produktidentifizierung
Deltabar PMD75B HART Warenannahme und Produktidentifizierung Mitgelieferte Dokumentation: • Kurzanleitung • Endprüfprotokoll • Zusätzliche Sicherheitshinweise bei Geräten mit Zulassungen (z. B. ATEX, IECEx, NEPSI, ...) • Optional: Werkskalibrierschein, Materialprüfzeugnisse Die Betriebsanleitung steht über das Internet zur Verfügung: www.endress.com → Down- load Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:... -
Seite 12: Lagerung Und Transport
Warenannahme und Produktidentifizierung Deltabar PMD75B HART Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Herstellername und Gerätename Adresse des Zertifikatshalters und Herstellungsland Bestellcode und Seriennummer... -
Seite 13: Montage
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor-Ort- Anzeige drehen • Für die Montage des Messgeräts an Rohren oder Wänden bietet Endress+Hauser eine Mon- tagehalterung an • Bei Messungen in Messstoffen mit Feststoffanteilen (z. B. schmutzige Flüssigkeiten) ist die Montage von Abscheidern und Ablassventilen sinnvoll •... -
Seite 14: Montage Von Wirkdruckleitungen
Montage Deltabar PMD75B HART 5.1.3 Montage von Wirkdruckleitungen • Empfehlungen für die Verlegung von Wirkdruckleitungen siehe DIN 19210 "Wirkdrucklei- tungen für Durchflusseinrichtungen" oder entsprechende nationale oder internationale Nor- • Bei Verlegung der Wirkdruckleitungen im Freien auf geeigneten Frostschutz achten, z. B. -
Seite 15: Druckmessung
Deltabar PMD75B HART Montage Füllstandsmessung im geschlossenen Behälter • Messgerät unterhalb des unteren Messanschlusses montieren, damit die Wirkdruckleitun- gen immer mit Flüssigkeit gefüllt sind • Niederdruck-Seite immer oberhalb des maximalen Füllstands anschließen • Bei Messungen in Medien mit Feststoffanteilen wie z. B. schmutzigen Flüssigkeiten ist die Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und ent- fernen zu können... -
Seite 16: Dichtung Bei Flanschmontage
Montage Deltabar PMD75B HART • p : 80 bar (1 200 psi) • T Umgebung: 60 °C (140 °F) 5.2.6 Dichtung bei Flanschmontage HINWEIS Dichtung drückt auf die Prozessmembrane! Verfälschte Messergebnisse! ‣ Sicherstellen, dass die Dichtung die Prozessmembrane nicht berührt. -
Seite 17: Wand- Und Rohrmontage Mit Ventilblock (Optional)
Deltabar PMD75B HART Montage • Bei Verwendung eines Ventilblocks sind dessen Maße zusätzlich zu berücksichtigen • Halter für Wand- und Rohrmontage inklusive Haltebügel für Rohrmontage und zwei Mut- tern • Bei den Schrauben zur Befestigung des Geräts ist der Werkstoff abhängig vom Bestellcode Technische Daten (wie z. B. -
Seite 18: Schließen Der Gehäusedeckel
Montage Deltabar PMD75B HART 5.2.11 Schließen der Gehäusedeckel HINWEIS Zerstörte Gewinde und Gehäusedeckel durch Verschmutzung! ‣ Verschmutzungen (z. B. Sand.) am Gewinde der Deckel und Gehäuse entfernen. ‣ Wenn weiterhin Widerstand beim Schließen des Deckels besteht, erneut Gewinde auf Ver- schmutzungen überprüfen. -
Seite 19: Elektrischer Anschluss
Deltabar PMD75B HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potentialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Beim Einsatz in explosionsge- fährdeten Bereichen ist das Gerät grundsätzlich in den Potentialausgleich der Anlage einzube- ziehen. A0038024 Erdungsklemme für den Anschluss der Potentialausgleichsleitung... -
Seite 20: Überspannungsschutz
6.2.6 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (AC-Versorgung DC-Versorgung, Ein- Ausgangslei- tung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Über- spannungen (IEC / DIN EN 61000-4-5 Surge) angewandt (für Geräte mit AC-Versorgung):... -
Seite 21: Verdrahtung
Deltabar PMD75B HART Elektrischer Anschluss Geräte mit Überspannungsschutz • Zündspannung: min. 400 V DC • Geprüft: gemäß IEC / DIN EN 60079-14 Unterkapitel 12.3 (IEC / DIN EN 60060-1 Kapitel • Nennableitstrom: 10 kA Überspannungskategorie Überspannungskategorie II 6.2.7 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! -
Seite 22: Klemmenbelegung
Elektrischer Anschluss Deltabar PMD75B HART 6.2.8 Klemmenbelegung Einkammer Gehäuse A0042594 2 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammer Gehäuse A0042803 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Endress+Hauser... -
Seite 23: Kabeleinführungen
Deltabar PMD75B HART Elektrischer Anschluss 6.2.9 Kabeleinführungen A0038156 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. -
Seite 24: Schutzart Sicherstellen
Elektrischer Anschluss Deltabar PMD75B HART Messgeräte mit Harting-Stecker Han7D – + – Han7D – A0041011 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät Schutzart sicherstellen 6.3.1 Kabeleinführungen • Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P • Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P •... -
Seite 25: Bedienungsmöglichkeiten
• Bedienung über optische Bedientasten auf dem Gerätedisplay (optional) • Bedienung über Bluetooth® wireless technology (mit optionalem Bluetooth Gerätedisplay) • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare oder AMS, PDM, ...) • Bedienung über Handheld, Fieldcare, AMS und PDM Bedientasten und DIP-Schalter auf dem Elektronikeinsatz 7.2.1... -
Seite 26: Benutzerrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Deltabar PMD75B HART Mit den Endress+Hauser Bedientools FieldCare oder DeviceCare sowie Bluetooth und SmartB- lue App können umfangreiche Anwendungen parametriert werden. Sogenannte "Wizards" erleichtern die Inbetriebnahme der verschiedenen Anwendungen. Der Anwender wird durch die einzelnen Parametrierschritte geleitet. 7.3.1 Benutzerrollen und ihre Zugriffsrechte Die beiden Benutzerrollen Option "Bediener"... - Seite 27 Deltabar PMD75B HART Bedienungsmöglichkeiten A0043059 4 Segmentanzeige A0039284 5 Grafische Anzeige mit optischen Bedientasten (1) Endress+Hauser...
-
Seite 28: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue (App) oder PC mit DeviceCare ab Version 1.06.00 Die maximale Reichweite der Verbindung beträgt 10 m (33 ft). Die Bedientasten am Display sind gesperrt, sobald das Gerät über Bluetooth verbunden ist. -
Seite 29: Zugriff Auf Bedienmenü Via Bedientool
Passwort. Zugriff auf Bedienmenü via Bedientool Der Zugriff via Bedientool ist folgendermaßen möglich: • Über HART-Kommunikation • Über Endress+Hauser Commubox FXA291 Mit der Commubox FXA291 kann eine Verbindung mit der Messgerät-Schnittstelle und einem Windows-PC/Notebook mit USB-Schnittstelle hergestellt werden HistoROM Beim Austausch des Elektronikeinsatzes können die gespeicherten Daten (außer Ereignisliste... -
Seite 30: Auslieferungszustand
Inbetriebnahme Deltabar PMD75B HART WARNUNG Einstellung des Stromausgangs wirkt sich auf die Spanne (URV) aus! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuord- nung PV. ‣ Nach einer Änderung der Einstellung des Stromausgangs: Einstellung der Spanne (URV) überprüfen und bei Bedarf neu einstellen! -
Seite 31: Bediensprache Einstellen
Deltabar PMD75B HART Inbetriebnahme Bediensprache einstellen 8.5.1 Vor-Ort-Anzeige • Im Hauptmenü mit der Taste oder den Parameter Language auswählen Taste drücken • Gewünschte Sprache mit Taste oder auswählen Taste drücken 8.5.2 FieldCare Im Menü "Extras" auf "Optionen" klicken. - Seite 32 Inbetriebnahme Deltabar PMD75B HART Leuchtet LED auf dem Elektronikeinsatz nicht auf? Anliegender Druck für Messanfang wurde nicht übernommen. Eingabegrenzen beachten. Messende einstellen (Druck oder Scaled Variable) Gewünschter Druck für Messende liegt am Gerät an. Taste "Span" für mindestens 3 s drücken.
-
Seite 33: Ausgabe Des Druckwerts Auf Den Stromausgang
Deltabar PMD75B HART Inbetriebnahme Im Parameter Nullabgleich die Option Bestätigen auswählen und Enter drücken. Im Menü Applikation Untermenü Sensor Untermenü Sensor Kalibrierung Parameter Nul- labgleich auswählen und Enter drücken. Lageabgleich/Lagekorrektur wurde durchgeführt. 8.6.3 Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einheiten werden nicht umgerechnet. - Seite 34 Inbetriebnahme Deltabar PMD75B HART – [mA] 450 mbar 20 mA 50 mbar 4 mA [mbar] A0039093 Messbereichsanfang Ausgang Messbereichsende Ausgang Abgleich: Über den Parameter Messbereichsanfang Ausgang den Druckwert für den 4-mA- Strom eingeben (50 mbar (0,75 psi)). Menüpfad: Benutzerführung → Inbetriebnahme → Messbereichsanfang Ausgang Über den Parameter Messbereichsende Ausgang den Druckwert für den 20-mA-Strom...
- Seite 35 Deltabar PMD75B HART Inbetriebnahme Qmax Qmax ∆ ∆ A0025191 • Die Hysterese zwischen Ein- und Ausschaltpunkt beträgt immer 1 % des maximalen Durch- flusswerts • Wenn der Einschaltpunkt 0 % eingegeben wird, dann ist die Schleichmengenunterdrückung deaktiviert Im Parameter Zuordnung PV muss die Option Druck eingestellt sein (Werkeinstellung) Menüpfad: Applikation →...
- Seite 36 Inbetriebnahme Deltabar PMD75B HART 8.6.4 Ausgabe einer Einheit über Bedientool (FieldCare), Handheld, AMS, PDM, ... Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einheiten werden nicht umgerechnet. In folgendem Beispiel soll das Volumen in einem Tank in Liter gemessen werden. Das maxi- male Volumen von 1 000 l (264 gal) entspricht einem Druck von 450 mbar (6,75 psi).
-
Seite 37: Konfiguration Verwalten
Deltabar PMD75B HART Inbetriebnahme Über den Parameter Skalierte Variable Wert 2 den Volumenwert für den oberen Abgleichpunkt eingeben: 1 000 l (264 gal) Menüpfad: Applikation → Skalierte Variable → Skalierte Variable Wert 2 Ergebnis: Der Messbereich ist für 0 … 1 000 l (0 … 264 gal) eingestellt. -
Seite 38: Simulation
Inbetriebnahme Deltabar PMD75B HART Simulation Siehe Betriebsanleitung Einstellungen schützen vor unerlaubtem Zugriff Siehe Betriebsanleitung. Endress+Hauser... - Seite 40 *71476327* 71476327 www.addresses.endress.com...
