Kurzanleitung

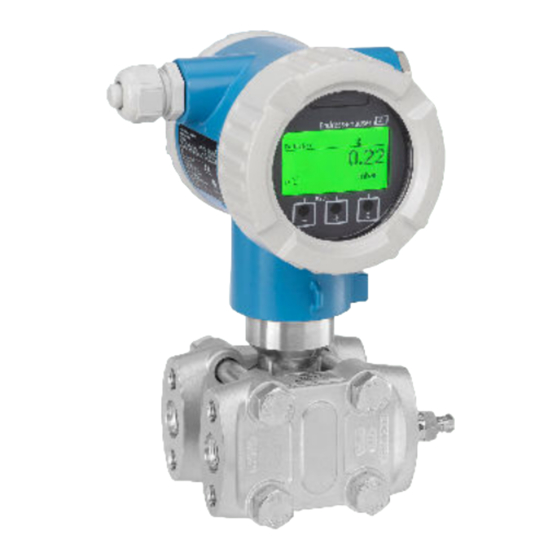

Deltabar PMD75B
Differenzdruckmessung
HART
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Deltabar PMD75B
Inhaltszusammenfassung für Endress+Hauser Deltabar PMD75B
- Seite 1 Deltabar PMD75B Differenzdruckmessung HART Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Zugehörige Dokumente
Zugehörige Dokumente Deltabar PMD75B HART Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. -
Seite 3: Elektrische Symbole
Deltabar PMD75B HART Hinweise zum Dokument Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 4: Kommunikationsspezifische Symbole
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. -
Seite 5: Produktsicherheit
Deltabar PMD75B HART Grundlegende Sicherheitshinweise Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣... -
Seite 6: Gerätespezifische It-Sicherheit
Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanis- men, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheits- maßnahmen gemäß... -
Seite 7: Lagerung Und Transport
Deltabar PMD75B HART Montage Lagerung und Transport 4.2.1 Lagerbedingungen • Originalverpackung verwenden • Gerät unter trockenen, sauberen Bedingungen lagern und vor Schäden durch Stöße schüt- Lagerungstemperaturbereich Siehe Technische Information. 4.2.2 Produkt zur Messstelle transportieren WARNUNG Falscher Transport! Gehäuse und Membran können beschädigt werden und es besteht Verletzungsgefahr! ‣... -
Seite 8: Einbauhinweise
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor-Ort- Anzeige ausrichten • Für die Montage des Geräts an Rohren oder Wänden bietet Endress+Hauser eine Montage- halterung an • Bei Messungen in Messstoffen mit Feststoffanteilen (z. B. schmutzige Flüssigkeiten) ist die Montage von Abscheidern und Ablassventilen sinnvoll •... -
Seite 9: Füllstandsmessung
Deltabar PMD75B HART Montage 5.2.2 Füllstandsmessung Füllstandsmessung in offenen Behältern • Gerät unterhalb des unteren Messanschlusses montieren, damit die Wirkdruckleitungen immer mit Flüssigkeit gefüllt sind • Die Niederdruck-Seite ist offen zum Atmosphärendruck • Bei Messungen in Medien mit Feststoffanteilen wie z. B. schmutzigen Flüssigkeiten ist die Montage von Abscheidern und Ablassventil sinnvoll, um Ablagerungen abfangen und ent- fernen zu können... -
Seite 10: Schließen Der Gehäusedeckel
Elektrischer Anschluss Deltabar PMD75B HART 5.2.5 Schließen der Gehäusedeckel HINWEIS Zerstörte Gewinde und Gehäusedeckel durch Verschmutzung! ‣ Verschmutzungen (z. B. Sand.) am Gewinde der Deckel und Gehäuse entfernen. ‣ Wenn weiterhin Widerstand beim Schließen des Deckels besteht, erneut Gewinde auf Ver- schmutzungen überprüfen. -
Seite 11: Gerät Anschließen
Deltabar PMD75B HART Elektrischer Anschluss Gerät anschließen A0043806 Anschlussraumdeckel Gehäusegewinde Die Gewinde des Elektronik- und Anschlussraums sind mit einem Gleitlack beschichtet. Zusätzliche Schmierung vermeiden. 6.2.1 Versorgungsspannung • Ex d, Ex e, nicht Ex: Versorgungsspannung: 10,5 … 35 V • Ex i: Versorgungsspannung: 10,5 … 30 V •... - Seite 12 Elektrischer Anschluss Deltabar PMD75B HART 18.5 17.5 16.5 15.5 14.5 13.5 12.5 11.0 10.5 LOOP A0047056 Displaybeleuchtung eingeschaltet, Bluetooth optional einschaltbar Displaybeleuchgung ausgeschaltet und Bluetooth optional einschaltbar Displaybeleuchung ausgeschaltet und Bluetooth nicht aktiv 6.2.2 Klemmen • Versorgungsspannung und interne Erdungsklemme: 0,5 … 2,5 mm (20 …...
-
Seite 13: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 14: Verdrahtung
Elektrischer Anschluss Deltabar PMD75B HART 6.2.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen die entsprechenden nationa- len Normen und die Angaben in den Sicherheitshinweisen (XAs) einhalten. Die spezifi- zierte Kabelverschraubung benutzen. -
Seite 15: Klemmenbelegung
Deltabar PMD75B HART Elektrischer Anschluss 6.2.7 Klemmenbelegung Einkammergehäuse A0042594 2 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Endress+Hauser... -
Seite 16: Kabeleinführungen
Elektrischer Anschluss Deltabar PMD75B HART Zweikammergehäuse A0042803 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.2.8 Kabeleinführungen A0045414 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. -
Seite 17: Schutzart Sicherstellen
Deltabar PMD75B HART Elektrischer Anschluss 6.2.9 Verfügbare Gerätestecker Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden. Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu verhindern. Geräte mit Harting-Stecker Han7D – + –... - Seite 18 Bedienungsmöglichkeiten Deltabar PMD75B HART HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP-Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67, NEMA Type 4X spezifiziert ist.
-
Seite 19: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Deltabar PMD75B HART Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.2.1 Gerätedisplay (optional) Funktionen: • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden Die Gerätedisplays sind optional mit Bluetooth®... - Seite 20 Bedienungsmöglichkeiten Deltabar PMD75B HART X X X X X X X X A0047141 5 Grafische Anzeige mit optischen Bedientasten. Messwert Einheit des Messwerts Bargraph proportional zum Stromausgang Bargraph Einheit Symbol für Stromausgang Symbol für angezeigten Messwert (z. B. p = Druck) Optische Bedientasten Symbole für Tastenfeedback.
-
Seite 21: Vorbereitungen
Deltabar PMD75B HART Inbetriebnahme Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuord- nung PV. -
Seite 22: Bediensprache Einstellen
Inbetriebnahme Deltabar PMD75B HART Bediensprache einstellen 8.3.1 Vor-Ort-Anzeige Bediensprache einstellen Um die Bediensprache einzustellen, muss zuerst das Display entriegelt werden: Taste mindestens 2 s lang drücken. Es erscheint ein Dialogfenster. Displaybedienung entriegeln. Im Hauptmenü den Parameter Language auswählen. - Seite 23 Deltabar PMD75B HART Inbetriebnahme Tasten "Zero" und "Span" gleichzeitig für mindestens 3 s drücken. Nach kurzem Aufleuchten der LED wurde der anliegende Druck für den Lageabgleich übernommen. Messanfang einstellen (Druck oder skalierte Variable) Gewünschter Druck für Messanfang liegt am Gerät an.
- Seite 24 Inbetriebnahme Deltabar PMD75B HART In jedem Parameter den passenden Wert eingeben oder die passende Option wählen. Diese Werte werden unmittelbar ins Gerät geschrieben. Auf "Weiter" klicken, um zur nächsten Seite zu gelangen. Wenn alle Seiten ausgefüllt sind: Auf "Beenden" klicken, um den Assistent Inbetrieb- nahme zu schließen.
- Seite 25 Deltabar PMD75B HART Inbetriebnahme Abgleich: Über den Parameter Messbereichsanfang Ausgang den Druckwert für den 4-mA- Strom eingeben (50 mbar (0,75 psi)). Über den Parameter Messbereichsende Ausgang den Druckwert für den 20-mA-Strom eingeben (450 mbar (6,75 psi)) Ergebnis: Der Messbereich ist auf 4...20 mA eingestellt.
- Seite 26 Inbetriebnahme Deltabar PMD75B HART – 1000 450 mbar 1000 l 50 mbar [mbar] A0039100 Parameter "Druckwert 1" und Parameter "Skalierte Variable Wert 1" Parameter "Druckwert 2" und Parameter "Skalierte Variable Wert 2" Der anliegende Druck wird im Bedientool auf der gleichen Einstellungsseite im Feld "Druck"...
- Seite 27 Deltabar PMD75B HART Inbetriebnahme Voraussetzungen: • Messgröße radizierend zum Druck • Im Parameter Übertragungsfunktion Stromausgang die Option Radizierend einstellen. Menüpfad: Applikation → Sensor → Sensor Einstellung → Übertragungsfunktion Stromaus- gang • Einschaltpunkt der Schleichmengenunterdrückung im Parameter Schleichmengenunter- drückung eingeben (default 5 %) Menüpfad:Applikation →...
- Seite 28 *71588458* 71588458 www.addresses.endress.com...
