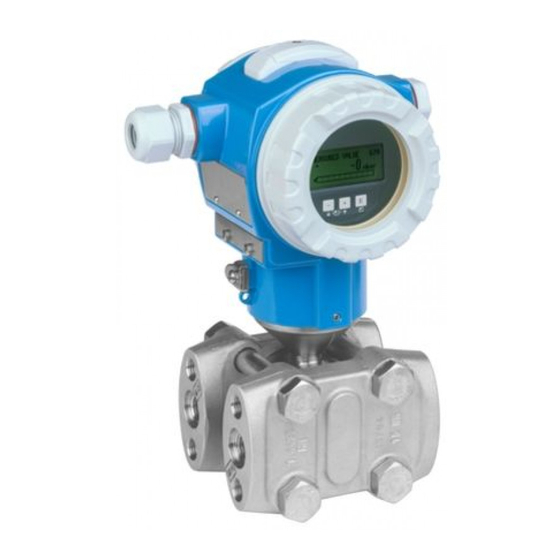

Endress+Hauser Deltabar PMD75B HART Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Deltabar PMD75B
  6. Betriebsanleitung
Endress+Hauser Deltabar PMD75B HART Betriebsanleitung

Endress+Hauser Deltabar PMD75B HART Betriebsanleitung

Differenzdruckmessung
Vorschau ausblenden Andere Handbücher für Deltabar PMD75B HART:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA02014P/00/DE/02.20
71486353
2020-10-30
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung
Deltabar PMD75B
HART
Differenzdruckmessung
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Deltabar PMD75B HART

Inhaltszusammenfassung für Endress+Hauser Deltabar PMD75B HART

  • Seite 1 Products Solutions Services BA02014P/00/DE/02.20 71486353 2020-10-30 01.00.zz (Gerätefirmware) Betriebsanleitung Deltabar PMD75B HART Differenzdruckmessung...
  • Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Deltabar PMD75B HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... 5 Systemintegration ....34 Dokumentfunktion .....
  • Seite 4 Inhaltsverzeichnis Deltabar PMD75B HART Stichwortverzeichnis ....78 Endress+Hauser...

  • Seite 5: Hinweise Zum Dokument

    Deltabar PMD75B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 6: Symbole In Grafiken

    Hinweise zum Dokument Deltabar PMD75B HART Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung.

  • Seite 7: Abkürzungsverzeichnis

    Deltabar PMD75B HART Hinweise zum Dokument Abkürzungsverzeichnis A0029505 OPL: Das OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten. Druck- Temperaturabhängigkeit beachten. Der OPL darf nur kurzzeitig angelegt werden.

  • Seite 8: Dokumentation

    Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.

  • Seite 9: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:...

  • Seite 10: Produktsicherheit

    Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsme- chanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT- Sicherheitsmaßnahmen gemäß...

  • Seite 11: Produktbeschreibung

    Deltabar PMD75B HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Messzelle für Differenzdruck mit metallischer Prozessmembrane A0043083 Messelement Überlastmembrane Füllöl Prozessmembrane Druck 1 Druck 2 Die Prozessmembranen werden beiderseits durch die anliegenden Drücke ausgelenkt. Ein Füllöl überträgt jeweils den Druck auf eine Seite des Messelements, auf dem sich eine Widerstandsmessbrücke befindet (Halbleitertechnologie).

  • Seite 12: Warenannahme Und Produktidenti

    • Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •...

  • Seite 13: Lagerung Und Transport

    Deltabar PMD75B HART Warenannahme und Produktidentifizierung Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Herstellername und Gerätename Adresse des Zertifikatshalters und Herstellungsland Bestellcode und Seriennummer...

  • Seite 14: Montage

    • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige drehen • Für die Montage des Messgeräts an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an • Bei Messungen in Messstoffen mit Feststoffanteilen (z. B. schmutzige Flüssigkeiten) ist die Montage von Abscheidern und Ablassventilen sinnvoll •...

  • Seite 15: Einbaulage

    Deltabar PMD75B HART Montage 5.1.4 Einbaulage Die Einbaulage richtet sich nach der Zuführung der Impulsleitungen. A / D G / J A0038688  1 A/D, G/J, K, N: Bestelloptionen A/D Horizontale Impulsleitung, linke oder rechte Seite Hochdruck, mit seitlicher Entlüftung. Gewinde auf einer Seite und seitliche Gewinde für horizontale Impulsleitung.
  • Seite 16 Montage Deltabar PMD75B HART Durchflussmessung in Dämpfen – A0038212 Blende oder Staudrucksonde Kondensatgefäße Absperrventile Messgerät Dreifach-Ventilblock Abscheider Ablassventile • Messgerät unterhalb der Messstelle montieren • Kondensatgefäße auf gleicher Höhe der Entnahmestutzen und mit der gleichen Distanz zum Messgerät montieren • Vor der Inbetriebnahme Wirkdruckleitungen auf Höhe der Kondensatgefäße befüllen Durchflussmessung in Flüssigkeiten...

  • Seite 17: Füllstandsmessung

    Deltabar PMD75B HART Montage 5.2.2 Füllstandsmessung Füllstandsmessung in offenen Behältern min. – A0038215 Messgerät Dreifach-Ventilblock Niederdruck-Seite ist offen zum atmosphärischen Druck Ablassventil Abscheider Absperrventil • Messgerät unterhalb des unteren Messanschlusses montieren, damit die Wirkdrucklei- tungen immer mit Flüssigkeit gefüllt sind •...

  • Seite 18: Druckmessung

    Montage Deltabar PMD75B HART Füllstandsmessung im geschlossenen Behälter mit Dampfüberlagerung – max. min. – A0038216 Kondensatgefäß Absperrventile Messgerät Dreifach-Ventilblock Ablassventile Abscheider • Messgerät unterhalb des unteren Messanschlusses montieren, damit die Wirkdrucklei- tungen immer mit Flüssigkeit gefüllt sind • Niederdruck-Seite immer oberhalb des maximalen Füllstands anschließen •...

  • Seite 19: Differenzdruckmessung

    Deltabar PMD75B HART Montage • Messgerät oberhalb der Messstelle montieren, damit das Kondensat in die Prozesslei- tung ablaufen kann • Die Minusseite ist offen zum atmosphärischen Druck, über die in den LP Seitenflansch eingeschraubten Referenzluftfilter 5.2.4 Differenzdruckmessung Differenzdruckmessung in Gasen und Dämpfen A0043423 Messgerät...

  • Seite 20: Dichtung Bei Flanschmontage

    Montage Deltabar PMD75B HART 5.2.5 Sauerstoffanwendungen (gasförmig) Sauerstoff und andere Gase können explosiv auf Öle, Fette und Kunststoffe reagieren, so dass unter anderem folgende Vorkehrungen getroffen werden müssen: • Alle Komponenten der Anlage wie z. B. Messgeräte müssen gemäß den nationalen Anforderungen gereinigt sein.

  • Seite 21: Wand- Und Rohrmontage Mit Ventilblock (Optional)

    Deltabar PMD75B HART Montage • Bei Verwendung eines Ventilblocks sind dessen Maße zusätzlich zu berücksichtigen • Halter für Wand- und Rohrmontage inklusive Haltebügel für Rohrmontage und zwei Muttern • Bei den Schrauben zur Befestigung des Geräts ist der Werkstoff abhängig vom Bestellc- Technische Daten (wie z. B.

  • Seite 22: Anzeigemodul Drehen

    Montage Deltabar PMD75B HART 5.2.10 Anzeigemodul drehen 4 mm A0038224 WARNUNG Versorgungsspannung eingeschaltet! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird. 1. Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Transmittergehäuse abschrauben und Deckeldichtung kontrollieren.

  • Seite 23: Montagekontrolle

    Deltabar PMD75B HART Montage HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. ‣ Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft) ± 0,3 Nm (0,22 lbf ft) anziehen. Montagekontrolle ...

  • Seite 24: Elektrischer Anschluss

    Elektrischer Anschluss Deltabar PMD75B HART Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potentialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Beim Einsatz in explosions- gefährdeten Bereichen ist das Gerät grundsätzlich in den Potentialausgleich der Anlage einzubeziehen. A0038024 Erdungsklemme für den Anschluss der Potentialausgleichsleitung...

  • Seite 25: Überspannungsschutz

    6.2.6 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (AC-Versorgung DC-Versorgung, Ein- Ausgangslei- tung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Über- spannungen (IEC / DIN EN 61000-4-5 Surge) angewandt (für Geräte mit AC-Versorgung):...

  • Seite 26: Verdrahtung

    Elektrischer Anschluss Deltabar PMD75B HART 6.2.7 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden.

  • Seite 27: Kabeleinführungen

    Deltabar PMD75B HART Elektrischer Anschluss Zweikammer Gehäuse A0042803  4 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.2.9 Kabeleinführungen A0038156 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann.

  • Seite 28: Schutzart Sicherstellen

    Elektrischer Anschluss Deltabar PMD75B HART Messgeräte mit M12-Stecker A0011175 Signal + nicht belegt Signal – Erde Messgeräte mit Harting-Stecker Han7D – + – Han7D – A0041011 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät Schutzart sicherstellen 6.3.1...

  • Seite 29: Anschlusskontrolle

    Deltabar PMD75B HART Elektrischer Anschluss Anschlusskontrolle Nach der Verdrahtung des Messgerätes folgende Kontrollen durchführen:  Ist die Potentialausgleichsleitung angeschlossen?  Ist die Klemmenbelegung richtig?  Sind die Kabelverschraubungen und Blindstopfen dicht?  Sind die Feldbusstecker sicher befestigt?  Sind die Deckel richtig zugeschraubt?

  • Seite 30: Bedienungsmöglichkeiten

    • Bedienung über optische Bedientasten auf dem Gerätedisplay (optional) • Bedienung über Bluetooth® wireless technology (mit optionalem Bluetooth Gerätedis- play) • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare oder AMS, PDM, ...) • Bedienung über Handheld, Fieldcare, AMS und PDM Bedientasten und DIP-Schalter auf dem Elektronikeinsatz 7.2.1...

  • Seite 31: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Deltabar PMD75B HART Bedienungsmöglichkeiten Zugriffsrechte auf Parameter Benutzerrollen Lesezugriff Schreibzugriff Ohne Freigabecode Mit Freigabecode Ohne Freigabecode Mit Freigabecode (ab Werk) (ab Werk) Bediener    Instandhalter     Bei Eingabe eines falschen Freigabecodes erhält der Anwender die Zugriffsrechte der Benutzerrolle Option "Bediener".

  • Seite 32: Bedienung Über Bluetooth® Wireless Technology (Optional)

    Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue (App) oder PC mit DeviceCare ab Version 1.06.00 Die maximale Reichweite der Verbindung beträgt 10 m (33 ft). Die Bedientasten am Display sind gesperrt, sobald das Gerät über Bluetooth verbun- den ist.

  • Seite 33: Zugriff Auf Bedienmenü Via Bedientool

    Anwender geänderte Passwort. Zugriff auf Bedienmenü via Bedientool Der Zugriff via Bedientool ist folgendermaßen möglich: • Über HART-Kommunikation • Über Endress+Hauser Commubox FXA291 Mit der Commubox FXA291 kann eine Verbindung mit der Messgerät-Schnittstelle und einem Windows-PC/Notebook mit USB-Schnittstelle hergestellt werden HistoROM Beim Austausch des Elektronikeinsatzes können die gespeicherten Daten (außer Ereignis-...

  • Seite 34: Systemintegration

    Systemintegration Deltabar PMD75B HART Systemintegration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x1131 • HART-Spezifikation: 7.6 • DD-Dateien, Informationen und Dateien unter: • www.endress.com • www.hartcomm.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert...

  • Seite 35: Systemeinheiten

    Deltabar PMD75B HART Systemintegration Gerätevariable Gerätevariable Code Ausgangsstrom Unbenutzt Die Gerätevariablen können via HART ® -Kommando 9 oder 33 von einem HART ® -Mas- ter abgefragt werden. 8.2.2 Systemeinheiten Die folgende Tabelle beschreibt die unterstützten Druckmesseinheiten. Ordnungszahl Beschreibung Hart Einheiten Code...

  • Seite 36: Inbetriebnahme

    Inbetriebnahme Deltabar PMD75B HART Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Einstellung des Stromausgangs wirkt sich auf die Spanne (URV) aus! Dieser Umstand kann einen Produktüberlauf zur Folge haben.

  • Seite 37: Messgerät Einschalten

    FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Für das Flashen des Gerätes (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Geräteadresse über Software einstellen Alle Konfigurationswerkzeuge bieten einen Assistent Inbetriebnahme (Assistent), der den Benutzer bei der Einstellung der wichtigsten Konfigurationsparameter unter- stützt (Menü...

  • Seite 38: Bediensprache Einstellen

    Inbetriebnahme Deltabar PMD75B HART Siehe Parameter HART-Adresse. Menüpfad: Applikation → HART → HART-Konfiguration → HART-Adresse Bediensprache einstellen 9.6.1 Vor-Ort-Anzeige • Im Hauptmenü mit der Taste  oder  den Parameter Language auswählen Taste  drücken • Gewünschte Sprache mit Taste  oder  auswählen Taste ...

  • Seite 39: Messgerät Konfigurieren

    Deltabar PMD75B HART Inbetriebnahme Messgerät konfigurieren 9.7.1 Inbetriebnahme ohne Bedienmenü Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) Die Einbaulage des Messgeräts verursacht möglicherweise eine Druckverschiebung Diese Druckverschiebung kann durch den Lageabgleich korrigiert werden • Messanfang und Messende einstellen •...
  • Seite 40 Inbetriebnahme Deltabar PMD75B HART 9.7.2 Inbetriebnahme mit Bedienmenü Alle Konfigurationswerkzeuge bieten einen Assistent Inbetriebnahme (Assistent), der den Benutzer bei der Einstellung der wichtigsten Konfigurationsparameter unter- stützt (Menü Benutzerführung Assistent Inbetriebnahme). Die Inbetriebnahme besteht aus folgenden Schritten: • Lageabgleich/Lagekorrektur • Messung parametrieren Lageabgleich/Lagekorrektur mit Vor-Ort-Anzeige durchführen...

  • Seite 41: Ausgabe Des Druckwerts Auf Den Stromausgang

    Deltabar PMD75B HART Inbetriebnahme 9.7.3 Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromaus- gang ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-Strom.
  • Seite 42 Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
  • Seite 43 Deltabar PMD75B HART Inbetriebnahme 9.7.5 Ausgabe einer Einheit über Bedientool (FieldCare), Handheld, AMS, PDM, ... Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll das Volumen in einem Tank in Liter gemessen werden. Das maximale Volumen von 1 000 l (264 gal) entspricht einem Druck von 450 mbar (6,75 psi).
  • Seite 44 Inbetriebnahme Deltabar PMD75B HART Voraussetzungen: • Messgröße radizierend zum Druck • Im Parameter Übertragungsfunktion Stromausgang die Option Radizierend einstel- len. Menüpfad: Applikation → Sensor → Sensor Einstellung → Übertragungsfunktion Strom- ausgang • Einschaltpunkt der Schleichmengenunterdrückung im Parameter Schleichmengenun- terdrückung eingeben (default 5 %) Menüpfad:Applikation →...
  • Seite 45 Deltabar PMD75B HART Inbetriebnahme – – – I I I – A0030036 Messgerät Dreifach-Ventilblock Abscheider 1, 5 Ablassventile 2, 4 Einlassventile Ausgleichsventil 6, 7 Entlüftungsventile am Messgerät A, B Absperrventil Obere Abbildung: bevorzugte Installation für Gase Untere Abbildung: bevorzugte Installation für Flüssigkeiten 1.
  • Seite 46 Inbetriebnahme Deltabar PMD75B HART Jetzt sind: 1 (bei Anordnung mit 5 Ventilen), 3, 5(bei Anordnung mit 5 Ventilen), 6 und 7 geschlos- sen. 2 und 4 offen. A und B offen (falls vorhanden). Abgleich prüfen und bei Bedarf neu durchführen.
  • Seite 47 Deltabar PMD75B HART Inbetriebnahme 3. Wirkdruckleitungen reinigen, wenn verstopft (bei Anordnung mit 5 Ventilen).  Bei Gasen durch Ausblasen mit Druckluft. Bei Flüssigkeiten durch Ausspülen. 2 und 4 schließen (Messgerät absperren). 1 und 5 öffnen (Wirkdruckleitung ausblasen/ausspülen (bei Anordnung mit 5 Ventilen)).
  • Seite 48 Inbetriebnahme Deltabar PMD75B HART Füllstandmessung Offener Behälter Vor dem Abgleich des Messgeräts müssen die Wirkdruckleitungen bei Bedarf gereinigt und mit Medium gefüllt sein. – A0030038 Messgerät Abscheider Entlüftungsventil am Messgerät Absperrventil Ablassventil 1. Behälter bis über die untere Anzapfung füllen.
  • Seite 49 Deltabar PMD75B HART Inbetriebnahme Geschlossener Behälter Vor dem Abgleich des Messgeräts müssen die Wirkdruckleitungen bei Bedarf gereinigt und mit Medium gefüllt sein. – I I I – A0030039 Messgerät Dreifach-Ventilblock Abscheider 1, 5 Ablassventile 2, 4 Einlassventile Ausgleichsventil 6, 7 Entlüftungsventile am Messgerät A, B Absperrventile 1.

  • Seite 50: Simulation

    Inbetriebnahme Deltabar PMD75B HART Geschlossener Behälter mit Dampfüberlagerung Vor dem Abgleich des Messgeräts müssen die Wirkdruckleitungen bei Bedarf gereinigt und mit Medium gefüllt sein. – I I I – A0030040 Messgerät Dreifach-Ventilblock Abscheider 1, 5 Ablassventile 2, 4 Einlassventile Ausgleichsventil 6, 7 Entlüftungsventile am Messgerät...

  • Seite 51: Einstellungen Schützen Vor Unerlaubtem Zugriff

    Deltabar PMD75B HART Inbetriebnahme Einstellungen schützen vor unerlaubtem Zugriff 9.9.1 Hardware-Verriegelung oder Entriegelung Zero/I Span/II Display A0043441 Zur Verriegelung oder Entriegelung dient DIP-Schalter 1 auf dem Elektronikeinsatz. Ist die Bedienung über den DIP-Schalter verriegelt, dann kann die Verriegelung nur über DIP-Schalter 1 aufgehoben werden.
  • Seite 52 Inbetriebnahme Deltabar PMD75B HART Aufheben der Verriegelung über FieldCare / DeviceCare / Smartblue Nach Eingabe des Passwortes kann man als Option Bediener mit dem Passwort die Para- metrierung des Messgeräts ermöglichen . Die Benutzerrolle wechselt dann in Option Instandhalter. Das Passwort kann bei Bedarf in der Untermenü Benutzerverwaltung gelöscht werden: System →...

  • Seite 53: Betrieb

    Deltabar PMD75B HART Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Menüpfad Vor-Ort-Anzeige: Auf der obersten Bedienebene Menüpfad Bedientool: System → Geräteverwaltung 10.2 Messwerte ablesen Mithilfe des Untermenü Messwerte können alle Messwerte abgelesen werden. Navigation Untermenü...

  • Seite 54: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Deltabar PMD75B HART Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •...

  • Seite 55: Fehler - Smartblue Bedienung

    Behebung: User Name "admin" und Passwort (Geräte Seriennummer) eingeben Verbindung über SmartBlue nicht möglich Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben; Groß- Kleinschreibung beachten Verbindung über SmartBlue nicht möglich Mögliche Ursache: Passwort vergessen Behebung: Endress+Hauser Service kontaktieren (www.addresses.endress.com) Endress+Hauser...
  • Seite 56 Diagnose und Störungsbehebung Deltabar PMD75B HART 11.1.3 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Simulation einschalten und überprüfen, ob Stromausgang in Ordnung ist.
  • Seite 57 Deltabar PMD75B HART Diagnose und Störungsbehebung 11.1.4 Verhalten des Stromausgangs bei Störung Das Verhalten des Stromausgangs bei Störungen wird durch folgenden Parameter festge- legt: Navigation Untermenü "Applikation" → Stromausgang Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Fehlerverhalten Legt fest, welchen Wert der Ausgangsstrom im Fehlerfall •...

  • Seite 58: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Deltabar PMD75B HART 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Messgeräts erkennen, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. 20.50 S801 A0043759 Statussignal Symbole für Bluetooth, Gerät verriegelt (Schloss-Symbol), Kommunikation (2 Pfeile) und Radizierung (Wur-...
  • Seite 59 Deltabar PMD75B HART Diagnose und Störungsbehebung Option "Außerhalb der Spezifikation (S)" Das Gerät wird betrieben: • Außerhalb seiner technischen Spezifikationen (z. B. während des Anlaufens oder einer Reinigung) • Außerhalb der vom Anwender vorgenommenen Parametrierung (z. B. Füllstand außer- halb der parametrierten Spanne) Option "Wartungsbedarf (M)"...

  • Seite 60: Diagnoseereignis Im Bedientool

    Diagnose und Störungsbehebung Deltabar PMD75B HART 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •...

  • Seite 61: Liste Der Diagnoseereignisse

    Deltabar PMD75B HART Diagnose und Störungsbehebung 11.6.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1.
  • Seite 62 Diagnose und Störungsbehebung Deltabar PMD75B HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Stromausgang außer- 1. Prozess prüfen Warning halb Bereich 2. Einstellung des Stromausgangs prüfen Simulation Fehlermo- Simulation ausschalten Alarm dus aktiv Simulation Prozess- Simulation ausschalten Warning größe aktiv...

  • Seite 63: Ereignis-Logbuch

    Deltabar PMD75B HART Diagnose und Störungsbehebung 11.7 Ereignis-Logbuch 11.7.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen •...

  • Seite 64: Messgerät Zurücksetzen

    Diagnose und Störungsbehebung Deltabar PMD75B HART Informationsereignis Ereignistext I1155 Elektroniktemperatur rückgesetzt I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1440 Hauptelektronikmodul getauscht I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden...

  • Seite 65: Wartung

    12.1.2 Spülringe Durch die Verwendung von Spülringen kann die Prozessmembrane gereinigt werden, ohne das Messgerät aus dem Prozess zu nehmen. Für weitere Informationen, Endress+Hauser Vertriebsbüro kontaktieren. 12.1.3 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen •...

  • Seite 66: Reparatur

    Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.

  • Seite 67: Rücksendung

     Die Webseite Ihrer zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken.  Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 13.4 Entsorgung Gemäß...

  • Seite 68: Zubehör

    Zubehör Deltabar PMD75B HART Zubehör 14.1 Gerätespezifisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Ventilblöcke • Kalibrationsadapter 5/16"-24 UNF zum einschrauben in die Entlüftungsventile • Wetterschutzhaube • Ventilblock Technische Daten (wie z. B. Materialien, Abmessungen oder Bestellnummern) siehe Zubehör-Dokument SD01553P.

  • Seite 69: Technische Daten

    Deltabar PMD75B HART Technische Daten Technische Daten 15.1 Ausgang Ausgangssignal Stromausgang 4...20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Ausfallsignal Ausfallsignal gemäß...
  • Seite 70 Technische Daten Deltabar PMD75B HART Linearisierung Die Linearisierungsfunktion des Geräts erlaubt die Umrechnung des Messwerts in belie- bige Druck- oder Volumeneinheiten. Beliebige Linearisierungstabellen aus bis zu 32 Wer- tepaaren können bei Bedarf eingeben werden. Durchflussmessung mit Schleichmengenunterdrückung: Mit Aktivierung dieser Funktion werden kleine Durch- Deltabar und Wirkdruckge- flussmengen unterdrückt, die zu großen Messwertschwankungen führen können.

  • Seite 71: Umgebung

    Deltabar PMD75B HART Technische Daten 15.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: • Standard: –40 … +85 °C (–40 … +185 °F) •...
  • Seite 72 Technische Daten Deltabar PMD75B HART Lagerungstemperatur • Ohne LCD Anzeige: –40 … +90 °C (–40 … +194 °F) Optional –54 … +85 °C (–65 … +185 °F) • Ohne LCD Anzeige: –40 … +90 °C (–40 … +194 °F); optional –50 °C (–58 °F) •...
  • Seite 73 Deltabar PMD75B HART Technische Daten Vibrationsfestigkeit Einkammer Gehäuse Messbereich Sinus Schwingung IEC 61298-3:2008 Schock 10 mbar (0,15 psi) und 30 mbar (0,45 psi) (nur bis PN100) 10 Hz…60 Hz: ±0,21 mm (0,0083 in) 30 g 60 Hz…2000 Hz: 3 g 0,1 …...

  • Seite 74: Prozess

    Technische Daten Deltabar PMD75B HART 15.3 Prozess Prozesstemperaturbereich HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, der Umgebungstempe- ratur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Messgerätes sind alle Temperaturangaben in diesem Dokument zu berücksichtigen. Geräte ohne Ventilblock °F...
  • Seite 75 Deltabar PMD75B HART Technische Daten [°F] [°C] [°C] [°F] A0043580 Maximale Umgebungstemperatur am Ventilblock Maximale Prozesstemperatur am Ventilblock Sauerstoffanwendungen (gasförmig) Sauerstoff und andere Gase können explosiv auf Öle, Fette und Kunststoffe reagieren, so dass unter anderem folgende Vorkehrungen getroffen werden müssen: •...
  • Seite 76 Technische Daten Deltabar PMD75B HART Prozesstemperaturbereich, • FKM: –20 … +85 °C (–4 … +185 °F) Dichtungen Bei PN > 160 bar (2 320 psi): T –15 °C (+5 °F) • PTFE: –40 … +85 °C (–40 … +185 °F) •...
  • Seite 77 Deltabar PMD75B HART Technische Daten Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Messgeräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Messgeräte gelten keine besonde- ren Einschränkungen hinsichtlich den Prozessbedingungen. Wasserstoffanwendungen Eine goldbeschichtete metallische Prozessmembrane ist ein universeller Schutz gegen Wasserstoffdiffusion, sowohl in Gasapplikationen als auch in Applikationen mit wässrigen...
  • Seite 78 Stichwortverzeichnis Deltabar PMD75B HART Stichwortverzeichnis Anforderungen an Personal ..... 9 HART-Integration ......34 Anzeigemodul drehen .
  • Seite 80 *71486353* 71486353 www.addresses.endress.com...
