AV-VTA02-1V2
Schritt 5: Setzen Sie die Außeneinheit in die Einbaudose.
Schritt 6: Befestigen Sie die Station in der Einbaudose, indem Sie zwei M3 x 8 - Schrauben an der
Unterseite der Einbaudose festschrauben.
3.2.2 Unterputz-Installation in einer Wand
Schritt 1 : Machen Sie ein Loch mit den in die Wand und setzen Sie die Einbauose ein
Lochmaß für den Einbau (HxBxT): Zwischen 113mm×149mm×35mm und 123mm×157mm×35mm
Schritt 2: Installieren Sie die Außenstation an der vorderen Abdeckung der Einbaudo
Schritt 3: Befestigen Sie die Station in der vorderen Abdeckung der Einbaudose, indem Sie zwei
M3 x 8 Schrauben auf der Unterseite der vorderen Abdeckung der Einbaudose an der Außenstation
festschrauben.

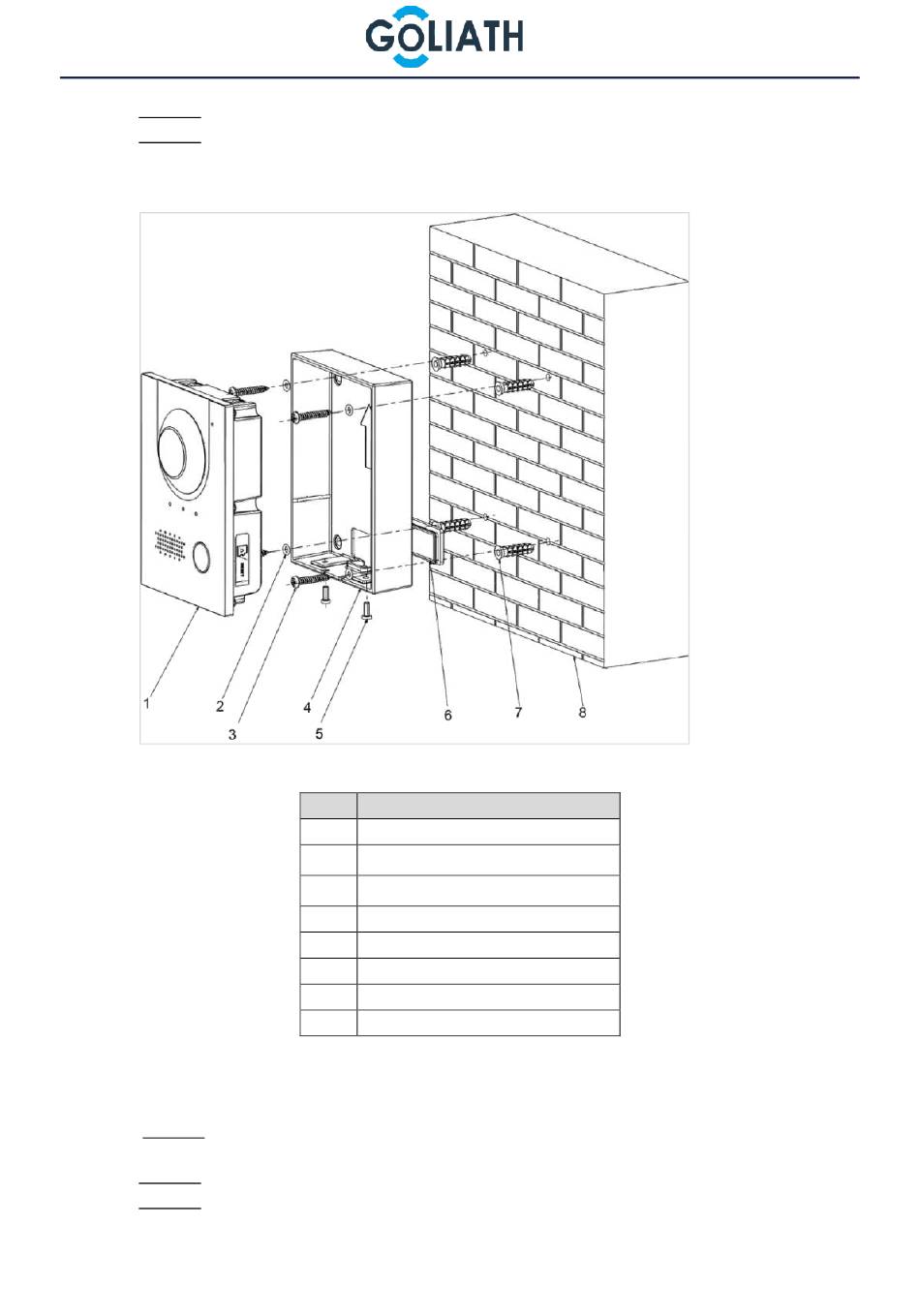

Abbildung 3-2 Installation an einer Wand
Tabelle 3 -1 Bezeichnungen der Nummerierung (1)
Nr.
Name
1
Außenstation
2
Dichtring
3
ST4 x 25 Blechschraube
4
Einbaudose
5
M3 x 8 Schraube
6
Wasserdichtes Silicagel-Pad
7
Dübel
8
Wand
Benutzerhandbuch
11
