Rackrückseite

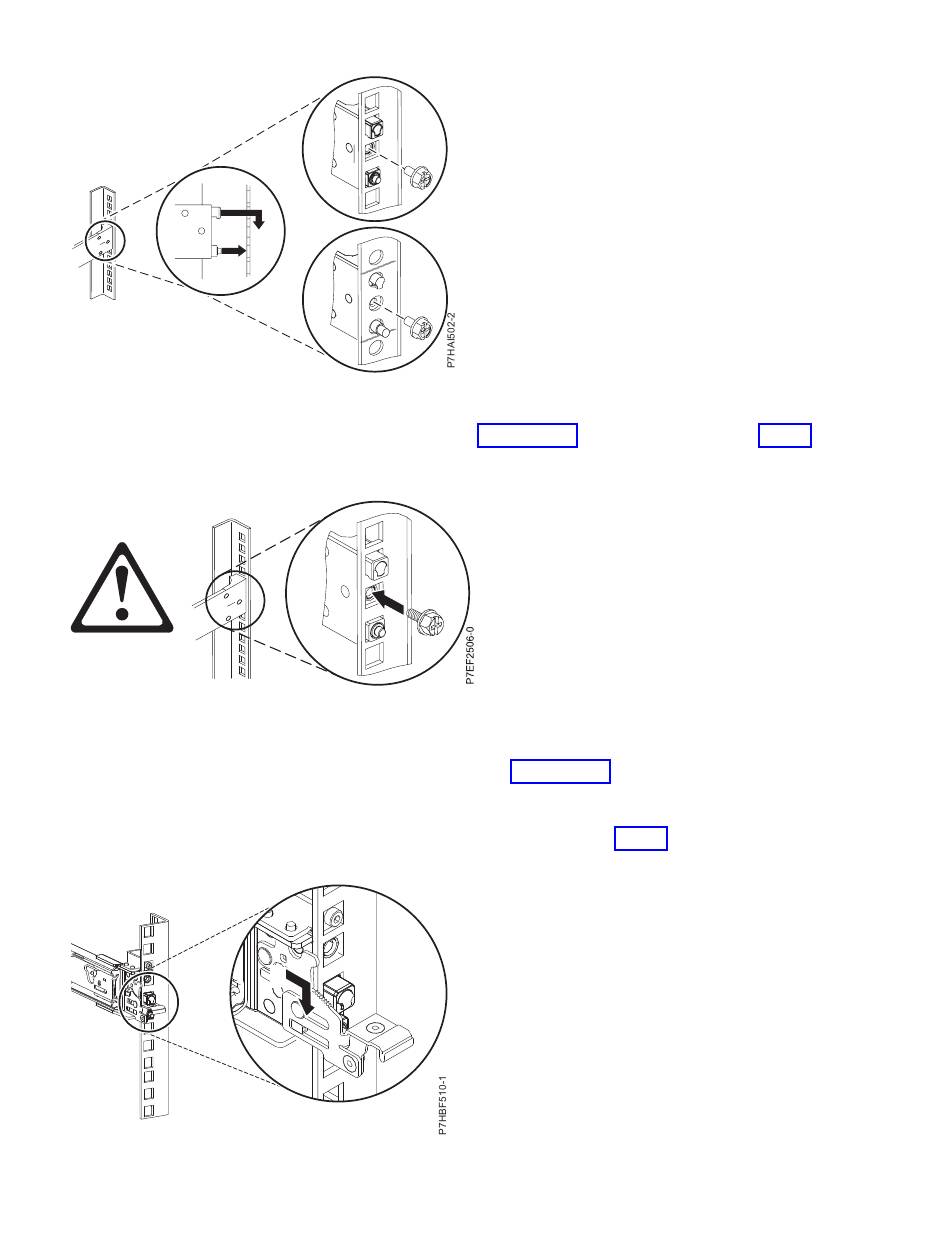

Abbildung 3. Stifte an den Bohrungen in der Rückseite des Racks ausrichten und in den Bohrlöchern einrasten lassen
4. Setzen Sie die Schraube erneut ein, die in Schritt 2 auf Seite 4 entfernt wurde, wie in Abb. 4 darge-
stellt.
Abbildung 4. Schraube wieder anbringen
5. Wenden Sie sich wieder der Vorderseite des Racks zu. Vergewissern Sie sich, dass die Verriegelung an
der Vorderseite der Schiene geöffnet ist. Siehe Schritt 2 auf Seite 4.
6. Ziehen Sie die Schiene nach vorne und setzen an der Vorderseite der Schiene drei Stifte in die zuvor
markierten Bohrungen in der ausgewählten EIA-Einheit ein. Senken Sie die Schiene ab (1), damit der
hakenförmige mittlere Stift einrastet. Einzelheiten finden Sie unter Abb. 5.
Rackvorderseite
Abbildung 5. An der vorderen Schiene des Racks sitzende Stifte
3
2
3
1
Installieren von IBM Power System S812L (8247-21L)
