At altitudes below 2,000 m above sea
level
At altitudes 2,000 m above sea level ...
4,000 m above sea level
Interfaces
Connection type
Wire cross-section
Single wire (1×)
Fine wire (1×)
Fine wire with ferrule with plastic collar
(2×, same cross-section)
Fine wire with ferrules with or without collar
(1×)
For UL and CSA applications

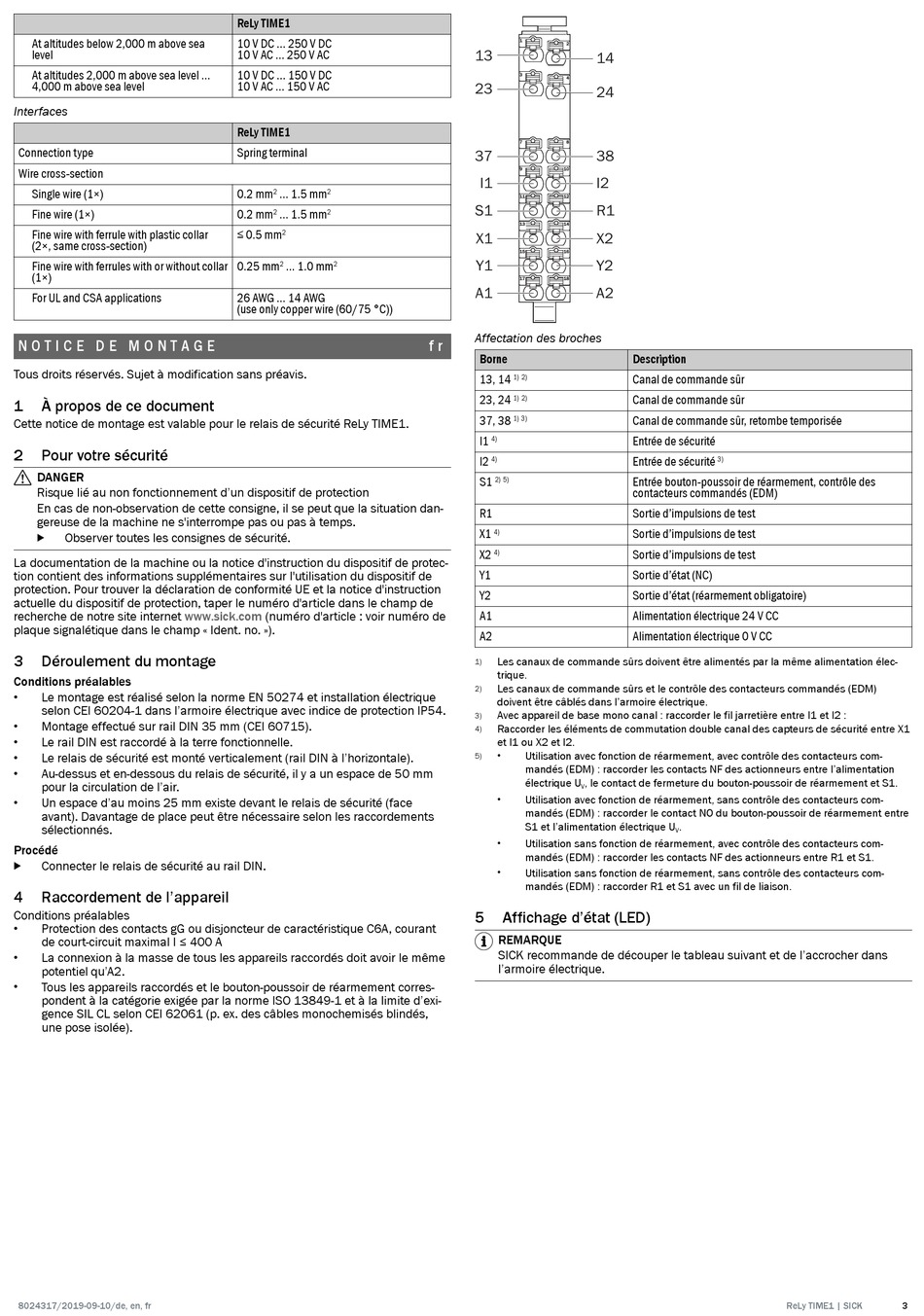

N O T I C E D E M O N T A G E
Tous droits réservés. Sujet à modification sans préavis.
1
À propos de ce document
Cette notice de montage est valable pour le relais de sécurité ReLy TIME1.
2
Pour votre sécurité
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, il se peut que la situation dan‐
gereuse de la machine ne s'interrompe pas ou pas à temps.
Observer toutes les consignes de sécurité.
b
La documentation de la machine ou la notice d'instruction du dispositif de protec‐
tion contient des informations supplémentaires sur l'utilisation du dispositif de
protection. Pour trouver la déclaration de conformité UE et la notice d'instruction
actuelle du dispositif de protection, taper le numéro d'article dans le champ de
recherche de notre site internet
www.sick.com
plaque signalétique dans le champ « Ident. no. »).
3
Déroulement du montage
Conditions préalables
•
Le montage est réalisé selon la norme EN 50274 et installation électrique
selon CEI 60204-1 dans l'armoire électrique avec indice de protection IP54.
•
Montage effectué sur rail DIN 35 mm (CEI 60715).
•
Le rail DIN est raccordé à la terre fonctionnelle.
•
Le relais de sécurité est monté verticalement (rail DIN à l'horizontale).
•
Au-dessus et en-dessous du relais de sécurité, il y a un espace de 50 mm
pour la circulation de l'air.
•
Un espace d'au moins 25 mm existe devant le relais de sécurité (face
avant). Davantage de place peut être nécessaire selon les raccordements
sélectionnés.
Procédé
Connecter le relais de sécurité au rail DIN.
b
4
Raccordement de l'appareil
Conditions préalables
•
Protection des contacts gG ou disjoncteur de caractéristique C6A, courant
de court-circuit maximal I ≤ 400 A
•
La connexion à la masse de tous les appareils raccordés doit avoir le même
potentiel qu'A2.
•
Tous les appareils raccordés et le bouton-poussoir de réarmement corres‐
pondent à la catégorie exigée par la norme ISO 13849-1 et à la limite d'exi‐
gence SIL CL selon CEI 62061 (p. ex. des câbles monochemisés blindés,
une pose isolée).
8024317/2019-09-10/de, en, fr
ReLy TIME1
10 V DC ... 250 V DC
10 V AC ... 250 V AC
10 V DC ... 150 V DC
10 V AC ... 150 V AC
ReLy TIME1
Spring terminal
0.2 mm
... 1.5 mm
2
2
0.2 mm
... 1.5 mm
2
2
≤ 0.5 mm
2
0.25 mm
... 1.0 mm
2
2
26 AWG ... 14 AWG
(use only copper wire (60/75 °C))
(numéro d'article : voir numéro de
1
2
13
14
3
4
23
24
7
8
37
38
9
10
I1
I2
11
12
S1
R1
13
14
X1
X2
15
16
Y1
Y2
17
18
A1
A2
Affectation des broches
f r
Borne
13, 14
1) 2)
23, 24
1) 2)
37, 38
1) 3)
I1
4)
I2
4)
S1
2) 5)
R1
X1
4)
X2
4)
Y1
Y2
A1
A2
Les canaux de commande sûrs doivent être alimentés par la même alimentation élec‐
1)
trique.
Les canaux de commande sûrs et le contrôle des contacteurs commandés (EDM)
2)
doivent être câblés dans l'armoire électrique.
Avec appareil de base mono canal : raccorder le fil jarretière entre I1 et I2 :
3)
Raccorder les éléments de commutation double canal des capteurs de sécurité entre X1
4)
et I1 ou X2 et I2.
•
Utilisation avec fonction de réarmement, avec contrôle des contacteurs com‐
5)
mandés (EDM) : raccorder les contacts NF des actionneurs entre l'alimentation
électrique U
, le contact de fermeture du bouton-poussoir de réarmement et S1.
V
•
Utilisation avec fonction de réarmement, sans contrôle des contacteurs com‐
mandés (EDM) : raccorder le contact NO du bouton-poussoir de réarmement entre
S1 et l'alimentation électrique U
•
Utilisation sans fonction de réarmement, avec contrôle des contacteurs com‐
mandés (EDM) : raccorder les contacts NF des actionneurs entre R1 et S1.
•
Utilisation sans fonction de réarmement, sans contrôle des contacteurs com‐
mandés (EDM) : raccorder R1 et S1 avec un fil de liaison.
5
Affichage d'état (LED)
REMARQUE
SICK recommande de découper le tableau suivant et de l'accrocher dans
l'armoire électrique.
Description
Canal de commande sûr
Canal de commande sûr
Canal de commande sûr, retombe temporisée
Entrée de sécurité
Entrée de sécurité
3)
Entrée bouton-poussoir de réarmement, contrôle des
contacteurs commandés (EDM)
Sortie d'impulsions de test
Sortie d'impulsions de test
Sortie d'impulsions de test
Sortie d'état (NC)
Sortie d'état (réarmement obligatoire)
Alimentation électrique 24 V CC
Alimentation électrique 0 V CC
.
V
ReLy TIME1 | SICK
3
