Montaje en falso techo
1. Retire el placa del techo donde se instalará el montaje del falso techo.
2. Utilice la plantilla proporcionada para marcar la posición del orificio de 225 mm (8,9 pulg.) en
el azulejo. Recorte la plantilla.
Notas:
• El peso de la cámara junto con el montaje del techo es de aproximadamente 3,2 kg (7,1 libras).
Asegúrese de que el material del techo puede aguantar este peso.
• El grosor del placa del techo debe ser de entre 5 mm y 60 mm (0,2 pulg.–2,4 pulg.).
3. Coloque el soporte de placa en el techo, vea la ilustración en página 101. Asegúrese de que las
flechas de la placa de montaje y el soporte del techo apuntan en la misma dirección para que
queden alineados los logotipos de la cámara y el anillo de ajuste.
4. Apriete los tornillos del brazo del soporte con un destornillador Torx 20.
5. Afloje los 3 tornillos de la tapa de la base de la cámara y retírela, consulte la ilustración en la
página 97.
6. Pase el cable de red y el cable multiconector, si procede, y conéctelos a la cámara de red. Tenga
cuidado de no dañar los cables al conectarlos. Asegúrese de que los orificios de la junta de
espuma coincidan con las guías para el cable y, si procede, retire de la junta de espuma la pieza
extraíble para el cable multiconector. Gire los soportes de cables para mantener los cables en su
lugar, vea la siguiente ilustración.
7. Vuelva a colocar la tapa de la base de la cámara en su posición original y apriete los tornillos.
AXIS Q6032/Q6034/Q6035 Guía de instalación

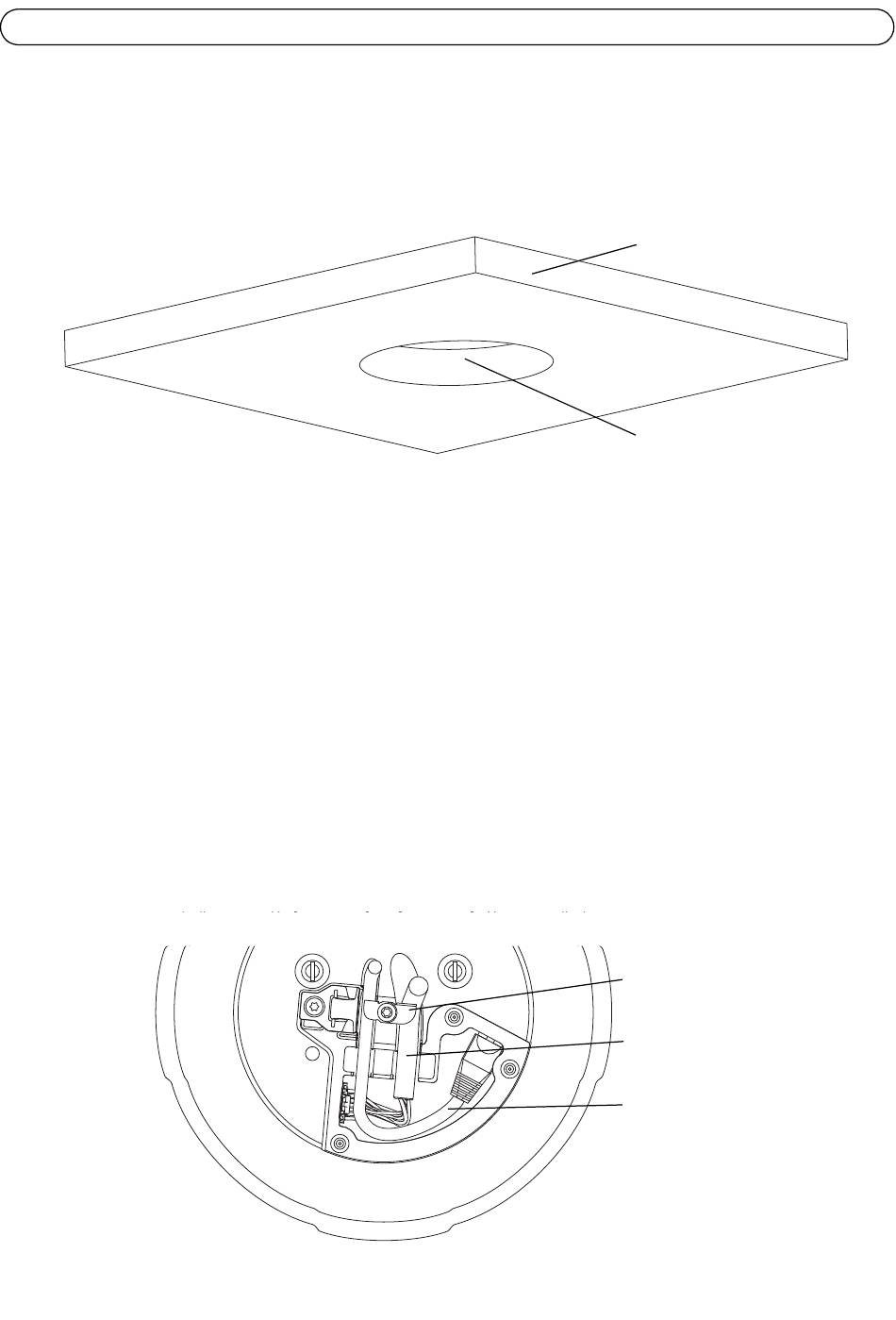

Placa del techo
Diámetro del orificio
225 mm (8,9 pulg.)
Soporte para cables
Cable multiconector
Cable de red
