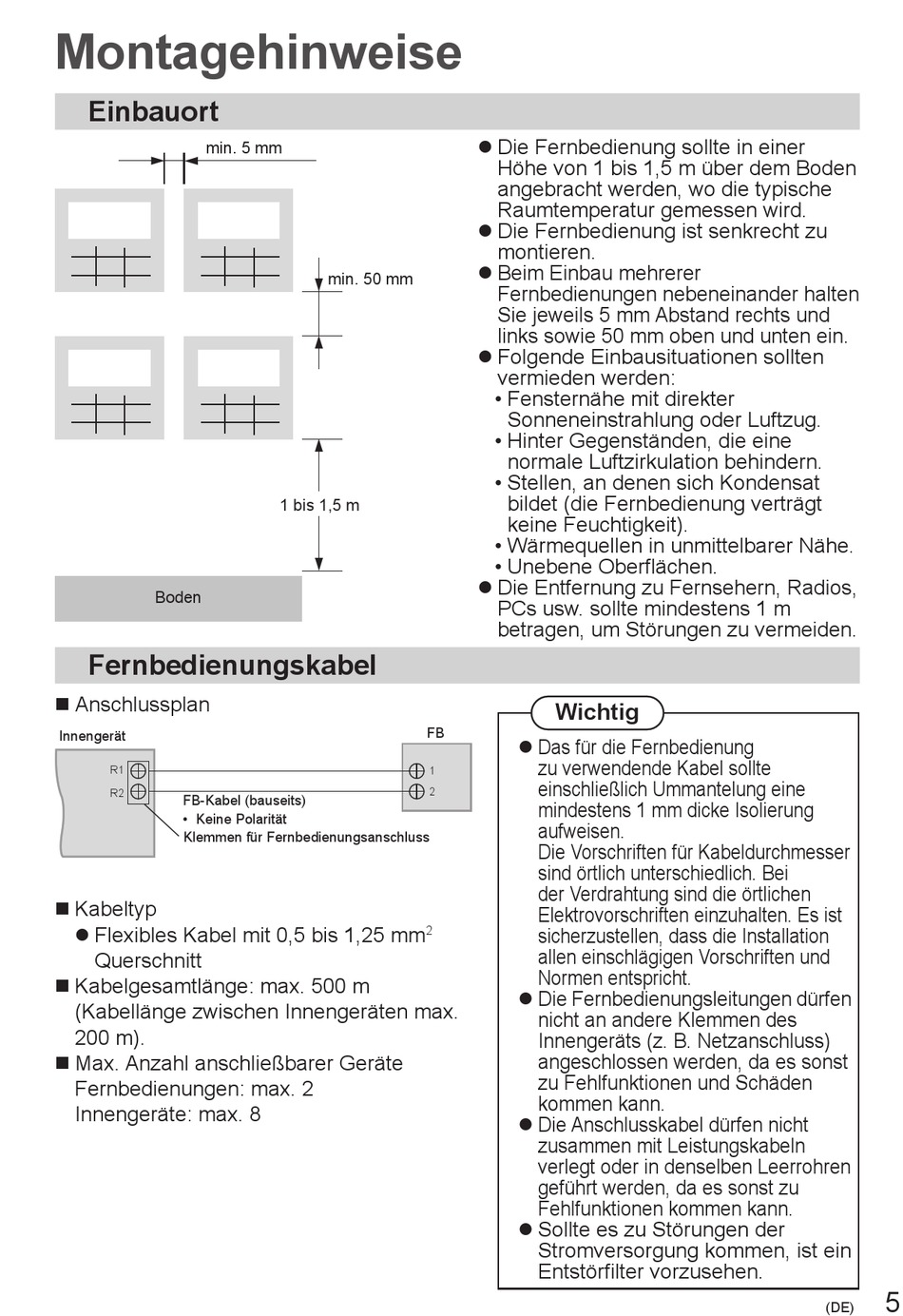

Montagehinweise
Einbauort
min. 5 mm
Boden
Fernbedienungskabel
Anschlussplan
Innengerät
R1
R2
FB-Kabel (bauseits)
• Keine Polarität
Klemmen für Fernbedienungsanschluss
Kabeltyp
Flexibles Kabel mit 0,5 bis 1,25 mm
Querschnitt
Kabelgesamtlänge: max. 500 m
(Kabellänge zwischen Innengeräten max.
200 m).
Max. Anzahl anschließbarer Geräte
Fernbedienungen: max. 2
Innengeräte: max. 8
min. 50 mm
1 bis 1,5 m
FB
1
2
2
Die Fernbedienung sollte in einer
Höhe von 1 bis 1,5 m über dem Boden
angebracht werden, wo die typische
Raumtemperatur gemessen wird.
Die Fernbedienung ist senkrecht zu
montieren.
Beim Einbau mehrerer
Fernbedienungen nebeneinander halten
Sie jeweils 5 mm Abstand rechts und
links sowie 50 mm oben und unten ein.
Folgende Einbausituationen sollten
vermieden werden:
• Fensternähe mit direkter
Sonneneinstrahlung oder Luftzug.
• Hinter Gegenständen, die eine
normale Luftzirkulation behindern.
• Stellen, an denen sich Kondensat
bildet (die Fernbedienung verträgt
keine Feuchtigkeit).
• Wärmequellen in unmittelbarer Nähe.
• Unebene Oberfl ächen.
Die Entfernung zu Fernsehern, Radios,
PCs usw. sollte mindestens 1 m
betragen, um Störungen zu vermeiden.
Wichtig
Das für die Fernbedienung
zu verwendende Kabel sollte
einschließlich Ummantelung eine
mindestens 1 mm dicke Isolierung
aufweisen.
Die Vorschriften für Kabeldurchmesser
sind örtlich unterschiedlich. Bei
der Verdrahtung sind die örtlichen
Elektrovorschriften einzuhalten. Es ist
sicherzustellen, dass die Installation
allen einschlägigen Vorschriften und
Normen entspricht.
Die Fernbedienungsleitungen dürfen
nicht an andere Klemmen des
Innengeräts (z. B. Netzanschluss)
angeschlossen werden, da es sonst
zu Fehlfunktionen und Schäden
kommen kann.
Die Anschlusskabel dürfen nicht
zusammen mit Leistungskabeln
verlegt oder in denselben Leerrohren
geführt werden, da es sonst zu
Fehlfunktionen kommen kann.
Sollte es zu Störungen der
Stromversorgung kommen, ist ein
Entstörfi lter vorzusehen.
5
(DE)
