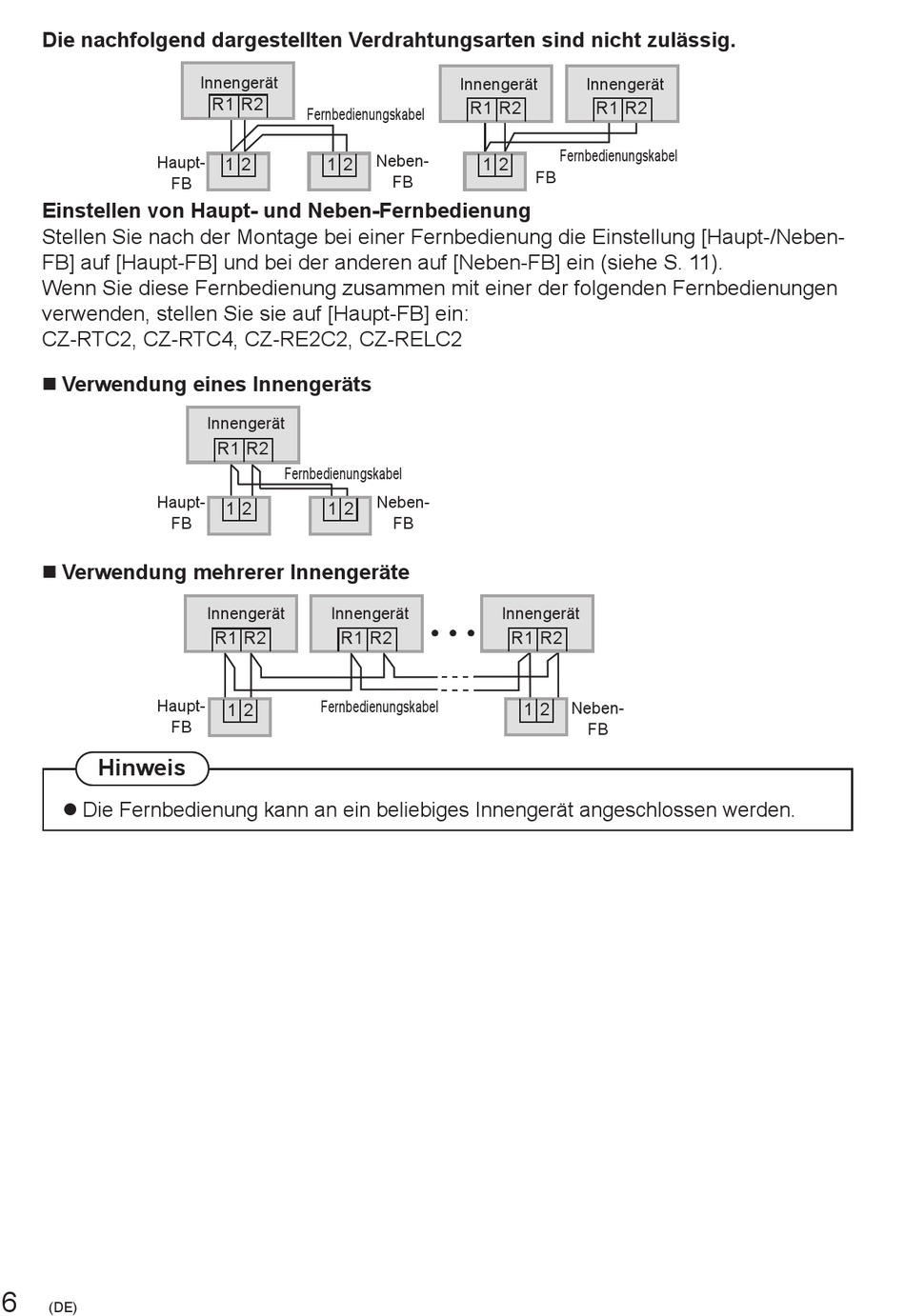

Panasonic CZ-RTC5B Installationsanleitung Seite 6

Die nachfolgend dargestellten Verdrahtungsarten sind nicht zulässig.
Haupt-
FB
Einstellen von Haupt- und Neben-Fernbedienung
Stellen Sie nach der Montage bei einer Fernbedienung die Einstellung [Haupt-/Neben-
FB] auf [Haupt-FB] und bei der anderen auf [Neben-FB] ein (siehe S. 11).
Wenn Sie diese Fernbedienung zusammen mit einer der folgenden Fernbedienungen
verwenden, stellen Sie sie auf [Haupt-FB] ein:
CZ-RTC2, CZ-RTC4, CZ-RE2C2, CZ-RELC2
 Verwendung eines Innengeräts
Haupt-
FB
 Verwendung mehrerer Innengeräte
Haupt-
FB
Hinweis
 Die Fernbedienung kann an ein beliebiges Innengerät angeschlossen werden.
6
(DE)
Innengerät
R1 R2
Fernbedienungskabel
1 2 1 2
Innengerät
R1 R2
Fernbedienungskabel
1 2 1 2
Innengerät Innengerät
R1 R2 R1 R2
Fernbedienungskabel
1 2
Innengerät
R1 R2
Neben-
1 2
FB
FB
Neben-
FB
Innengerät
R1 R2
1 2
Innengerät
R1 R2
Fernbedienungskabel
Neben-
FB
