Installationsanleitung Design-Kabel-Fernbedienung CZ-RTC5B Modellbezeichnung Deutsch Lesen Sie die Installationsanleitung aufmerksam durch, bevor Sie mit der Installation beginnen. Lesen Sie insbesondere die „Sicherheitshinweise“ auf S. 3 sorgfältig durch. Inhalt Bedienelemente ....... 2 Mitgeliefertes Zubehör ..... 2 Sicherheitshinweise......3 ...

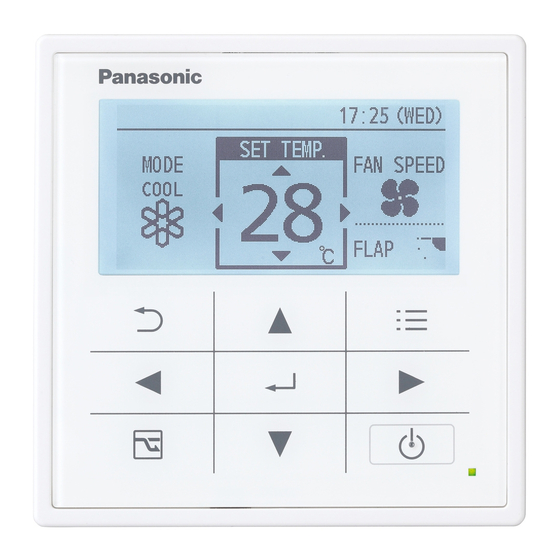

Bedienelemente Bedienfeld 5) Navigationstasten Zum Auswählen eines Elements. 1) LCD-Display 2) Zurück-Taste links rechts Kehrt zur vorherigen Anzeige zurück. 3) Eingabe-Taste 6) Menü-Taste Bestätigt den Ruft die Menü-Anzeige auf. ausgewählten Inhalt. 4) Energiespar-Taste 7) Betriebsanzeige Schaltet zwischen Leuchtet während des 8) Taste „Start/Stop“...
Sicherheitshinweise Vor der Installation sorgfältig • Wenden Sie sich für den Einbau und die Elektroarbeiten an einen durchlesen Fachbetrieb. Lesen Sie die Installationsanleitung • Bei der Installation und Verdrahtung sorgfältig durch, um die Fernbedienung der Fernbedienung müssen korrekt und sicher zu montieren. die nationalen und örtlichen Beachten Sie vor der Installation Vorschriften beachtet werden.
Technische Daten Modellbezeichnung CZ-RTC5B Abmessungen (H x B x T) 120 x 120 x 16 mm Gewicht 180 g Einsatzgrenzwerte 0 bis 40 ˚C / 20 bis 80 % r. F. (ohne Kondensation) Temperatur / Luftfeuchte Nur für den Einsatz in Innenräumen vorgesehen.
Montagehinweise Einbauort Die Fernbedienung sollte in einer min. 5 mm Höhe von 1 bis 1,5 m über dem Boden angebracht werden, wo die typische Raumtemperatur gemessen wird. Die Fernbedienung ist senkrecht zu montieren. Beim Einbau mehrerer min. 50 mm Fernbedienungen nebeneinander halten Sie jeweils 5 mm Abstand rechts und links sowie 50 mm oben und unten ein.
Seite 6
Die nachfolgend dargestellten Verdrahtungsarten sind nicht zulässig. Innengerät Innengerät Innengerät R1 R2 R1 R2 R1 R2 Fernbedienungskabel Fernbedienungskabel Neben- Haupt- Einstellen von Haupt- und Neben-Fernbedienung Stellen Sie nach der Montage bei einer Fernbedienung die Einstellung [Haupt-/Neben- FB] auf [Haupt-FB] und bei der anderen auf [Neben-FB] ein (siehe S. 11). Wenn Sie diese Fernbedienung zusammen mit einer der folgenden Fernbedienungen verwenden, stellen Sie sie auf [Haupt-FB] ein: CZ-RTC2, CZ-RTC4, CZ-RE2C2, CZ-RELC2...
Montage Entfernen des Wichtig Gehäuseunterteils Montage des Gehäuseunterteils Drehen Sie die Schrauben soweit ein, bis die Schraubenköpfe das Gehäuseunterteil berühren, da herausstehende Schraubenköpfe sonst beim Anbringen des Gehäuseoberteils Schraubendreher in der auf die Platine drücken und zu Funk- Nut leicht drehen. tionsstörungen führen können.
Unter Putz verlegtes Anschlusskabel Vorbereitung: Durchbohren Sie mit einem Schraubendreher die beiden für die Schrauben vorgesehenen Öff nungen. Montage des Montage des Gehäuseunterteils an der Wand. Führen Sie das Kabel durch das Loch in der Mitte des Gehäuseoberteils. Gehäuseunterteils. Rasten Sie das Oberteil zuerst oben, dann unten auf dem Unterteil ein.
Einstellungen Sprache Datum und Uhrzeit Fernbedienungs-Name Vorbereitung: Schalten Sie den Sicherungsautomaten ein. Die Fernbedienung zeigt [Initialisierung] an. Warten Sie, bis diese Anzeige erlischt. Wenn [Initialisierung] weiterhin blinkt (10 Minuten oder länger), überprüfen Sie die Adresseneinstellung der Innengeräte. Hinweis Zurückkehren zur vorherigen Anzeige Drücken Sie Drücken Sie Fernbedienungs...
Einstellungen Service-Kontakt Halten Sie die folgenden drei Tasten gleichzeitig min. 4 Sekunden lang gedrückt. + ► Wählen Sie den einzustellenden Menüpunkt aus. ▲ / ▼ → Service-Kontakt Wählen Sie „Name“ aus. ▲ / ▼ → Name Telefonnummer ▲ / ▼ / ◄ / ► → (Wiederholen Sie den Vorgang für alle benötigten Zeichen.) ...
Einstellungen Fernbedienungseinstellung Erweiterte Einstellungen Halten Sie die folgenden drei Tasten gleichzeitig min. 4 Sekunden lang gedrückt. + ► Wählen Sie den einzustellenden Menüpunkt aus. ▲ / ▼ → Fernbedienungseinstellung Nehmen Sie die Einstellung vor, indem Sie die Code-Nr. und den Parameter auswählen. ▲...
Einstellungen Automatische Adressierung Spannung einstellen Automatische Adressierung Nehmen Sie die Einstellung vor, indem Sie die Code-Nr. [A1] und die Außengeräteadresse auswählen. ▲ / ▼ → ► → (wiederholen) Code-Nr. AG-Adr. Drücken Sie Nach der Auswahl von [JA] startet das Gerät neu. Code-Nr.
Datenabfrage Sensorinformation IG-Alarme Halten Sie die folgenden drei Tasten gleichzeitig min. 4 Sekunden lang gedrückt. + ► Wählen Sie den entsprechenden Menüpunkt aus. ▲ / ▼ → Sensorinformation Unter diesem Menüpunkt werden die Temperaturfühlerwerte von Fernbedienung, Innengeräten und Außengeräten angezeigt. Wählen Sie die Geräteadresse aus.
Testbetrieb Halten Sie die folgenden drei Tasten gleichzeitig min. 4 Sekunden lang gedrückt. + ► Wählen Sie [Testbetrieb] aus. ▲ / ▼ → Wählen Sie [EIN] aus. Das Gerät startet nun im Testbetrieb, und [TEST] wird angezeigt. ▲ / ▼ → Drücken Sie Führen Sie den Testbetrieb durch.
