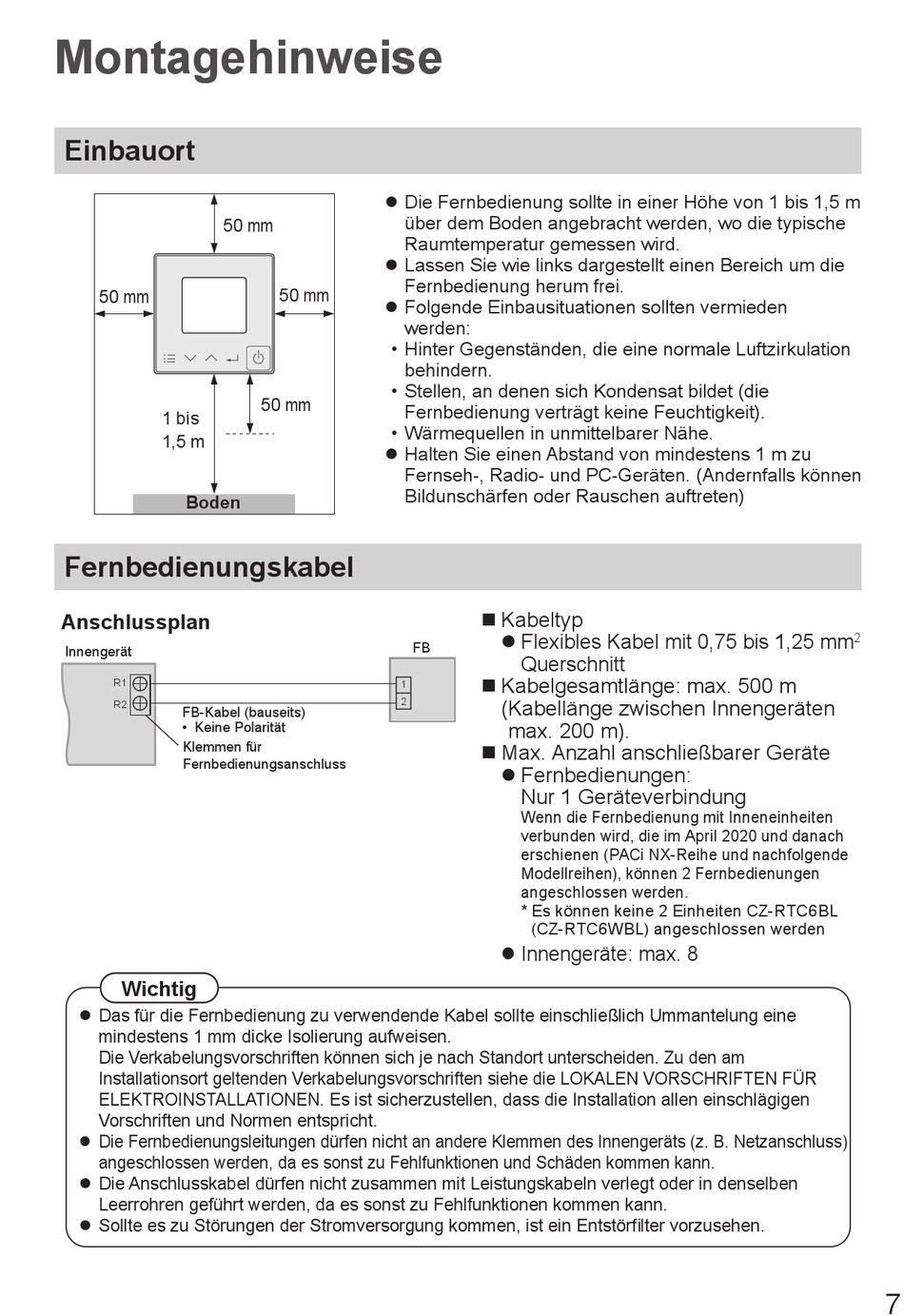

Panasonic CZ-RTC6BL Installationsanleitung Seite 7

Montagehinweise
Einbauort
50 mm
50 mm
1 bis
1,5 m
Boden
Fernbedienungskabel
Anschlussplan
Innengerät
R1
R2
FB-Kabel (bauseits)
• Keine Polarität
Klemmen für
Fernbedienungsanschluss
Wichtig
 Das für die Fernbedienung zu verwendende Kabel sollte einschließlich Ummantelung eine
mindestens 1 mm dicke Isolierung aufweisen.
Die Verkabelungsvorschriften können sich je nach Standort unterscheiden. Zu den am
Installationsort geltenden Verkabelungsvorschriften siehe die LOKALEN VORSCHRIFTEN FÜR
ELEKTROINSTALLATIONEN. Es ist sicherzustellen, dass die Installation allen einschlägigen
Vorschriften und Normen entspricht.
 Die Fernbedienungsleitungen dürfen nicht an andere Klemmen des Innengeräts (z. B. Netzanschluss)
angeschlossen werden, da es sonst zu Fehlfunktionen und Schäden kommen kann.
 Die Anschlusskabel dürfen nicht zusammen mit Leistungskabeln verlegt oder in denselben
Leerrohren geführt werden, da es sonst zu Fehlfunktionen kommen kann.
 Sollte es zu Störungen der Stromversorgung kommen, ist ein Entstörfi lter vorzusehen.
 Die Fernbedienung sollte in einer Höhe von 1 bis 1,5 m
über dem Boden angebracht werden, wo die typische
Raumtemperatur gemessen wird.
 Lassen Sie wie links dargestellt einen Bereich um die
Fernbedienung herum frei.
50 mm
 Folgende Einbausituationen sollten vermieden
werden:
• Hinter Gegenständen, die eine normale Luftzirkulation
behindern.
• Stellen, an denen sich Kondensat bildet (die
50 mm
Fernbedienung verträgt keine Feuchtigkeit).
• Wärmequellen in unmittelbarer Nähe.
 Halten Sie einen Abstand von mindestens 1 m zu
Fernseh-, Radio- und PC-Geräten. (Andernfalls können
Bildunschärfen oder Rauschen auftreten)
FB
1
2
 Kabeltyp
 Flexibles Kabel mit 0,75 bis 1,25 mm
Querschnitt
 Kabelgesamtlänge: max. 500 m
( Kabellänge zwischen Innengeräten
max. 200 m).
 Max. Anzahl anschließbarer Geräte
 Fernbedienungen:
Nur 1 Geräteverbindung
Wenn die Fernbedienung mit Inneneinheiten
verbunden wird, die im April 2020 und danach
erschienen (PACi NX-Reihe und nachfolgende
Modellreihen), können 2 Fernbedienungen
angeschlossen werden.
* Es können keine 2 Einheiten CZ-RTC6BL
(CZ-RTC6WBL) angeschlossen werden
 Innengeräte: max. 8
2
