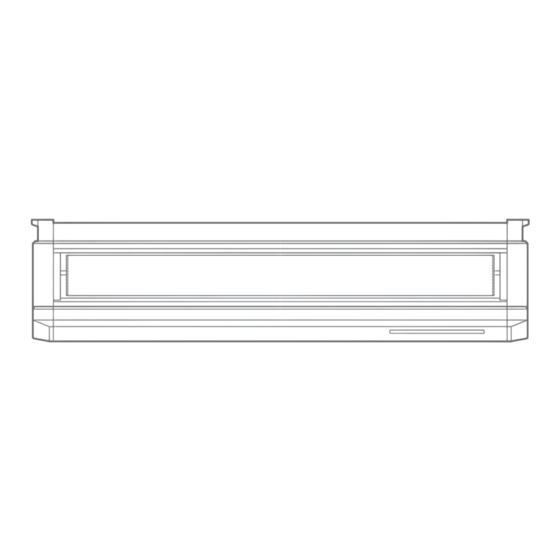

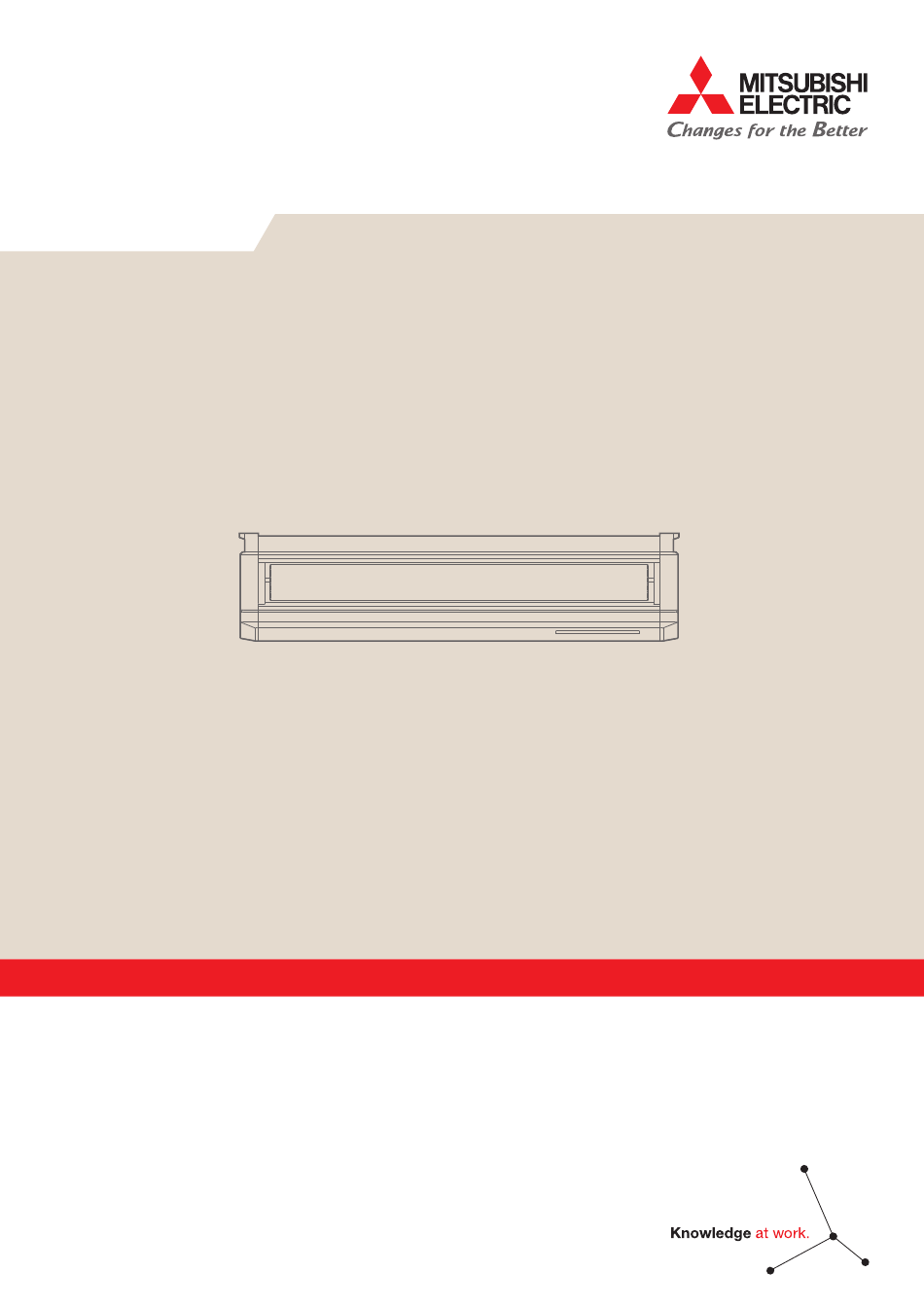

- Seite 1 PCA-M•KA2 PCA-M35–140KA2 Living Environment Systems Mr. Slim Deckenunterbaugeräte PCA-M KA2 Planungshandbuch mitsubishi-les.com...
- Seite 2 Mitsubishi Electric LES bedeutet geballtes Fachwissen für gemeinsamen Erfolg: Zuhören und verstehen. Intelligente Produkte entwickeln. Kompetent beraten. Trends erkennen. Zukunft gestalten. Aus Wissen Lösungen machen.
- Seite 3 Mr. Slim Innengeräte Deckenunterbaugeräte PCA-M35KA2 PCA-M50KA2 PCA-M60KA2 PCA-M71KA2 PCA-M100KA2 PCA-M125KA2 PCA-M140KA2...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Gerätevorstellung Anordnung der Bauteile und Bedienelemente Typen- und Leistungsübersicht Geeignete Außengeräte Technische Daten Kombination mit Power Inverter Außengeräten PUZ-ZM Kombination mit Standard Inverter Außengeräten SUZ-KA Kombination mit Standard Inverter Außengeräten PUZ-M Schalldaten Schalldruckpegel Schalldiagramme Maße und Abstände Abmessungen Einbauabstände und Wartungsfreiräume Mitgeliefertes Zubehör Schwerpunkt... -
Seite 6: Gerätevorstellung
Gerätevorstellung Gerätevorstellung Invertergeregelte Deckenunterbaugeräte zum Kühlen und Heizen, Auslieferung ohne Fernbedienung, optional nachrüst- bar, ErP-konform, für R32 und R410A Anordnung der Bauteile und Bedienelemente Luftlamellen für seitliche Verteilung, manuell einstellbar Einbauposition des optionalen Luftauslass Infrarot-Empfängermoduls, bei Auslieferung Mitsubishi-Logo Rückseitig möglicher Anschluss für einen Frischluftkanal DN100 Luftlamelle... -
Seite 7: Geeignete Außengeräte
Gerätevorstellung Geeignete Außengeräte 1.3.1 Singlesplit-Systeme (Kühlen oder Heizen) Innengerätemodelle Außengerätemodelle Power Inverter Zubadan Inverter *1 Standard Inverter PCA-M35KA2 PUZ-ZM35VKA2 — SUZ-M35VA PCA-M50KA2 PUZ-ZM50VKA2 — SUZ-M50VA PCA-M60KA2 PUZ-ZM60VHA2 — SUZ-M60VA PCA-M71KA2 PUZ-ZM71VHA2 — SUZ-M71VA PCA-M100KA2 PUZ-ZM100YKA2 — PUZ-M100VKA2/YKA2 PCA-M125KA2 PUZ-ZM125YKA2 — PUZ-M125VKA2/YKA2 PCA-M140KA2 PUZ-ZM140YKA2... -
Seite 8: Technische Daten
Technische Daten Technische Daten Kombination mit Power Inverter Außengeräten PUZ-ZM Innengerätemodell PCA-M35KA2 PCA-M50KA2 PCA-M60KA2 PCA-M71KA2 Außengerätemodell PUZ-ZM35VKA2 PUZ-ZM50VKA2 PUZ-ZM60VHA2 PUZ-ZM71VHA2 Nennkühlleistung Q (Min. – Max.) [kW] 3,6 (1,6 – 4,5) 5,0 (2,3 – 5,6) 6,1 (2,7 – 6,7) 7,1 (3,3 – 8,1) Nennheizleistung Q (Min. - Seite 9 Technische Daten Kombination mit Power Inverter Außengeräten PUZ-ZM (Fortsetzung) Innengerätemodell PCA-M100KA2 PCA-M125KA2 PCA-M140KA2 Außengerätemodell PUZ-ZM100YKA2 PUZ-ZM125YKA2 PUZ-ZM140YKA2 Nennkühlleistung Q (Min. – Max.) [kW] 9,5 (4,9–11,4) 12,5 (5,5 – 14,0) 13,4 (6,2 – 15,0) Nennheizleistung Q (Min. – Max.) [kW] 11,2 (4,5 – 14,0) 14,0 (5,0 –...
-
Seite 10: Kombination Mit Standard Inverter Außengeräten Suz-Ka
Technische Daten Kombination mit Standard Inverter Außengeräten SUZ-KA Innengerätemodell PCA-M35KA2 PCA-M50KA2 PCA-M60KA2 PCA-M71KA2 Außengerätemodell SUZ-M35VA SUZ-M50VA SUZ-M60VA SUZ-M71VA Nennkühlleistung Q (Min. – Max.) [kW] 3,6 (1,6–4,5) 5,0 (1,5 – 5,6) 6,1 (1,6 – 6,3) 7,1 (2,2 – 8,1) Nennheizleistung Q (Min. -
Seite 11: Kombination Mit Standard Inverter Außengeräten Puz-M
Technische Daten Kombination mit Standard Inverter Außengeräten PUZ-M Innengerätemodell PCA-M100KA2 PCA-M125KA2 PCA-M140KA2 Außengerätemodell PUZ-M100VKA2 PUZ-M125VKA2 PUZ-M140VKA2 PUZ-M100YKA2 PUZ-M125VKA2 PUZ-M140VKA2 Nennkühlleistung Q (Min. – Max.) [kW] 9,4 (4,9–11,2) 12,3 (5,5–14,0) 13,6 (5,5–15,0) Nennheizleistung Q (Min. – Max.) [kW] 11,2 (4,5–12,5) 14,0 (5,0–16,0) 16,0 (5,0–18,0) Spannungsversorgung, IG separat... -
Seite 12: Schalldaten
Schalldaten Schalldaten Schalldruckpegel Schalldiagramme Gebläsestufe Hi / Med1 / Med2 / Lo *1 PCA-M35KA2 Lüfterstufe Schalldruck Linie [dB(A)] Innengeräte (Heiz- und Kühlbetrieb) Hoch PCA-M35KA2 39 / 36 / 33 / 31 Medium 1 Medium 2 PCA-M50KA2 40 / 37 / 34 / 32 Niedrig PCA-M60KA2 40 / 37 / 35 / 33... - Seite 13 Schalldaten PCA-M71KA2 PCA-M100KA2 Lüfterstufe Schalldruck Linie Lüfterstufe Schalldruck Linie [dB(A)] [dB(A)] Hoch Hoch Medium 1 Medium 1 Medium 2 Medium 2 Niedrig Niedrig NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 Untere Untere Hörschwelle Hörschwelle NC-20 NC-20 im Dauerbetrieb im Dauerbetrieb 1000 2000...
-
Seite 14: Maße Und Abstände
Maße und Abstände Maße und Abstände Abmessungen 4.1.1 Modelle PCA-M35KA2, PCA-M50KA2 917 (Abstand der Montageschrauben) Ansicht von oben Schaltkasten Ansicht von links Ansicht von vorn Ansicht von rechts Luftauslass Lufteinlass Ansicht von unten Pos. - Seite 15 Maße und Abstände 3.1.1 Modelle PCA-M60KA2, PCA-M71KA2 1237 (Abstand der Montageschrauben) Ansicht von oben 1280 Schaltkasten 1173 Ansicht von links Ansicht von vorn Ansicht von rechts Luftauslass Nur für PCA-M60KA: Verwenden Sie die mitgelieferte Reduzier-Über- wurfmutter, um den Anschluss an das Lei- tungs-/Außengerätemaß...
- Seite 16 Maße und Abstände 3.1.1 Modelle PCA-M100KA2, PCA-M125KA2, PCA-M140KA2 1557 (Abstand der Montageschrauben) Ansicht von oben 1600 Schaltkasten 1493 Ansicht von vorn Ansicht von rechts Luftauslass Ansicht von links Lufteinlass 1518 Ansicht von unten Pos.
-
Seite 17: Einbauabstände Und Wartungsfreiräume
Maße und Abstände Einbauabstände und Wartungsfreiräume Einbauabstände Mindestabstände Modell Breite B [mm] 1280 1280 M100 1600 M125 1600 M140 1600 Gehäuseöffnungen an der Rückseite Von vorne betrachtet Schaltkasten 85 86 Zimmerdecke Schaltkasten, wenn herunter gezogen Hinweis! Bei Verrohrung von hinten müssen die schattiert dargestellten Teile aus der Ausbrech- öffnung in der Grundplatte entfernt werden. -
Seite 18: Mitgeliefertes Zubehör
Maße und Abstände Mitgeliefertes Zubehör Mitgeliefertes Zubehör Übergangsstück für Kondensatleitung (ØDi = 26 mm) Nur bei Modell M60: Reduzier-Überwurfmutter für Ø6,0 mm Schwerpunkt Innengerätemodell PCA-M35KA2 [mm] PCA-M50KA2 [mm] PCA-M60KA2 [mm] PCA-M71KA2 [mm] PCA-M100KA2 [mm] PCA-M125KA2 [mm] PCA-M140KA2 [mm] 18 / Planungshandbuch PCA-M•KA2... -
Seite 19: Luftstromtechnische Daten
Luftstromtechnische Daten Luftstromtechnische Daten Wurfweite und Strömungsgeschwindigkeit Die Wurfweite gibt die Entfernung zum Luftauslass an, bei der noch eine Luftgeschwindigkeit von 0,25 m/s gemessen wird. Diese gilt bei horizontalem Luftaustritt aus dem Klimagerät und höchster Gebläsestufe. Der angegebene Wert kann nur als grobe Richt- linie angesehen werden, da der Wert stark von der Größe des Raumes und dessen Möblierung abhängig ist. -
Seite 20: Luftstromverteilung
Luftstromtechnische Daten Luftstromverteilung 4.3.1 Modell PCA-M71KA2 Kühlbetrieb Heizbetrieb Ausblaswinkel: 10˚ Ausblaswinkel: 60˚ Temperatureinstellung: 27 ˚C Temperatureinstellung: 20 ˚C Gebläsestufe: Hoch Gebläsestufe: Hoch Deckenhöhe: 2,7 m Deckenhöhe: 2,7 m [m/s] [m/s] Entfernung [m] Entfernung [m] 4.3.2 Modell PCA-M125KA2 Kühlbetrieb Heizbetrieb Ausblaswinkel: 10˚ Ausblaswinkel: 60˚... -
Seite 21: Kältetechnischer Anschluss
Kältetechnischer Anschluss Kältetechnischer Anschluss Kältemittel und Rohrleitungen 5.1.1 Kältemittel Die hier aufgeführten Klimageräte sind für den Betrieb mit R410A ausgelegt. Die Innengeräte werden ohne Kältemittelfüllung aus- geliefert. Die Außengeräte sind ab Werk mit Kältemittel R410A vorgefüllt. Je nach Anlagenausführung ist bauseitig Kältemittel nachzufüllen. -
Seite 22: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Hinweis! Bitte beachten Sie hierzu auch die aktuellen Installationsanleitungen! Singlesplit-Systeme (1:1-System) Die Spannungsversorgung des Innengerätes erfolgt durch das Außengerät. Versorgungsspannung und Steuersignale werden über 3 Kabel an die Klemmen S1, S2 und S3 (TB4) vom Außengerät übertragen. A. -
Seite 23: Multisplit-Systeme Duo / Trio / Quattro
Elektrischer Anschluss Multisplit-Systeme Duo / Trio / Quattro Die Spannungsversorgung der Innengeräte erfolgt durch das Außengerät. Versorgungsspannung und Steuersignale werden über 3 Kabel an die Klemmen S1, S2 und S3 (TB4) vom Außengerät übertragen. Bei Systemen mit zwei, drei oder vier Innengeräten an einem Außengerät werden die Steuerleitungen vom Außengerät an das ers- te Innengerät geführt und von dort aus bis zum letzten Innengerät durchgeschleift. -
Seite 24: Ausführung Der Elektroleitungen
Elektrischer Anschluss Ausführung der Elektroleitungen Merkmale Daten Anzahl der Adern und Innengerät–Außengerät 4×1,5 mm² Querschnitt Anschlussleitung der Kabelfernbedienung 2×0,3 mm² Nennspannung des Innengerät–Außengerät 230 V, 50 Hz Stromkreises Innengerät–Außengerät 24 V DC Fernbedienungsanschluss 12 V DC *1 Für Anlagen der Baugrößen 25 – 140 gilt: Max. -
Seite 25: Schaltungsdiagramm
Elektrischer Anschluss Schaltungsdiagramm TABELLE 1 SW1 (MODELLAUSWAHL) TABELLE 2 SW2 (KAPAZITÄTSCODE, NENNLEISTUNG) MODELLE EINSTELLUNG MODELLE EINSTELLUNG EINSTELLUNG 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 PCA-M35KA2 PCA-M100KA2 Das schwarze Kästchen ( ) 1 2 3 4 5 1 2 3 4 5 PCA-M50KA2 PCA-M125KA2... -
Seite 26: Optionaler Luftkanalanschluss
Optionaler Luftkanalanschluss Optionaler Luftkanalanschluss Rückseitig kann ein Frischluftkanal DN100 an das Innengerätegehäuse angeschlossen werden. Eine entsprechende Ausbrechöff- nung ist vorbereitet. Der Anschluss muss bauseitig erfolgen. Luftkanalanschluss am Innengerät vorbereiten An der gezeigten Stelle am Gehäuse des Innengerätes kann ein Frischluftkanal angeschlossen werden. Der Anschluss muss bauseitig erfolgen. -
Seite 27: Zubehör
Zubehör Zubehör Fernbedienungen Die Deckenunterbaugeräte PCA-M werden standardmäßig ohne Fernbedienung ausgeliefert. Bauseitig können Sie diese Geräte lokal mit einer Infrarot- oder Kabelfernbedienung nachrüsten. 8.1.1 Kabelfernbedienung PAR-41MAA Die Kabelfernbedienung bietet sämtliche Funktionen, die für die lokale Bedienung des Mr. Slim-Klimagerätes benötigt werden. Das Display ist hintergrundbeleuchtet. -
Seite 28: Gerätezubehör
Zubehör Gerätezubehör 8.2.1 Kondensatpumpe Wird das Innengerät in einer Umgebung installiert, in der hohe Luftfeuchtigkeit herrscht, kann eine nicht unerhebliche Menge an Kondenswasser anfallen. Bevor das Wasser aus dem Gerät austritt und Wände oder Decken beschädigt oder verschmutzt, wird es mit der optionalen Kondensatpumpe aus dem Gerät zur Abwasserleitung gefördert. - Seite 29 Zubehör 8.2.2 Hochleistungsfilterelemente Die Hochleistungsfilterelemente entfernen bis zu 70 Gewichts-% Staub aus der Raumluft und sollten immer dort eingesetzt werden, wo viele Personen von draußen hereinkommen. Der Hochleistungsfilter wird als Ersatz für den Standardluftfilter verwendet. Hochleistungs- und Standardfilter können nicht gleichzeitig verwendet werden. Bezeichnung/Funktion Beschreibung Hochleistungsfilterelement...
-
Seite 30: Steuerungszubehör
Zubehör Steuerungszubehör 8.3.1 Externer Temperaturfühler PAC-SE41TS-E Mit dem externen Temperaturfühler kann die Lufttemperatur an einer beliebigen Stelle im Raum gemessen werden. Der Temperaturfühler darf dabei nicht von anderen Wärmequel- len beeinflusst werden. Das Set besteht aus dem Temperaturfühler, einem 2-adrigen Verbindungskabel, 12 m lang und Befestigungsmaterial. - Seite 31 Zubehör 8.3.3 Fern-Ein/Aus-Adapter PAC-SE55RA-E Der Fern-Ein/Aus-Adapter ermöglicht das Ein/Ausschalten des Klimagerätes z.B. von einer zentralen Leitwarte. Dazu ist eine bauseitig zu erstellende Schaltung erforderlich, die mit dem mitgelieferten konfektionierten Anschlusskabel mit dem Anschluss CN32 auf der Steuerplatine des Innengerätes verbunden wird. Die Länge der Verkabelung beträgt 2 m und kann bis auf max.
-
Seite 32: Schnittstellenboxen Und Netzwerkmodul
Zubehör Schnittstellenboxen und Netzwerkmodul Die Geräte der Mr. Slim-Inverter werden mit dem Steuerungssystem „A-Control“ ausgeliefert. Dieses ermöglicht eine erweiterte Kommunikation zwischen Innen- und Außengeräten. Es können auch Fehlermeldungen des Innengerätes am Außengerät und um- gekehrt angezeigt werden. Darüber hinaus können die Innengeräte mit optionalen Schnittstellen ausgerüstet werden. Dafür stehen drei Schnittstellenmodule zur Verfügung. - Seite 33 *1 Abhängig vom bauseitig vorhandenen KNX-System können einzelne Funktionen nicht verfügbar sein. 8.4.4 Modbus-Adapter ME-AC-MBS-1 Das Schnittstellenmodul erlaubet die schnelle und einfache Ein- bindung von Mitsubishi Electric-Raumklimageräten in ein Modbus CABLE RTU (RS485) Netzwerk. AC UNIT 1 2 3 4...
-
Seite 34: Melcloud (Wifi-Adapter Mac-587If-E)
Einsetzbarkeit der MELCloud. Diese bequeme und intelligente App-Steuerung ist kostenlos im Apple- und Andro- id-Store verfügbar. Sie verwandelt mobile Endgeräte in virtuelle Fernbedienungen, mit denen Endverbraucher und Anlagenbauer Klimaanlagen von Mitsubishi Electric ortsunabhängig steuern können. WiFi-Adapter... -
Seite 35: Mitsubishi Electric Ist Für Sie Vor Ort
Unsere Klimaanlagen und Wärmepumpen enthalten fluorierte Treibhausgase R410A, R407C, R134a und R32. Weitere Informationen finden Sie in der entsprechenden Bedienungsanleitung. Alle Angaben und Abbildungen ohne Gewähr. Nicht alle Produkte sind in allen Ländern verfügbar. Version 1/2022 / © Mitsubishi Electric Europe B. V.
