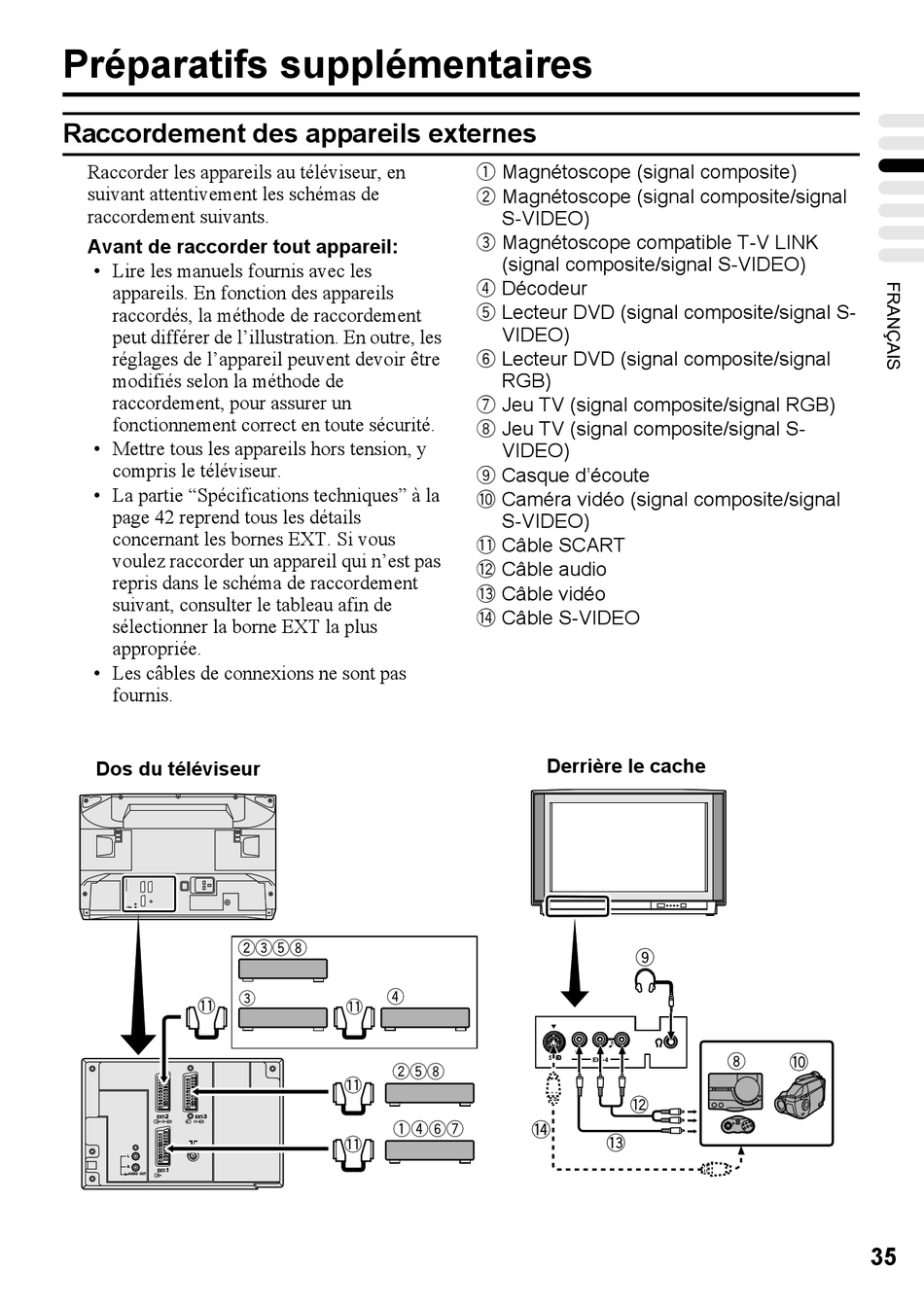

Préparatifs supplémentaires

Raccordement des appareils externes

Raccorder les appareils au téléviseur, en
suivant attentivement les schémas de
raccordement suivants.
Avant de raccorder tout appareil:
• Lire les manuels fournis avec les
appareils. En fonction des appareils
raccordés, la méthode de raccordement
peut différer de l'illustration. En outre, les
réglages de l'appareil peuvent devoir être
modifiés selon la méthode de
raccordement, pour assurer un
fonctionnement correct en toute sécurité.
• Mettre tous les appareils hors tension, y
compris le téléviseur.
• La partie "Spécifications techniques" à la
page 42 reprend tous les détails
concernant les bornes EXT. Si vous
voulez raccorder un appareil qui n'est pas
repris dans le schéma de raccordement
suivant, consulter le tableau afin de
sélectionner la borne EXT la plus
appropriée.
• Les câbles de connexions ne sont pas
fournis.
Dos du téléviseur
2 3
EXT- EXT-
S S
L
R
1
EXT-
AUDIO OUT
1 Magnétoscope (signal composite)
2 Magnétoscope (signal composite/signal
S-VIDEO)
3 Magnétoscope compatible T-V LINK
(signal composite/signal S-VIDEO)
4 Décodeur
5 Lecteur DVD (signal composite/signal S-
VIDEO)
6 Lecteur DVD (signal composite/signal
RGB)
7 Jeu TV (signal composite/signal RGB)
8 Jeu TV (signal composite/signal S-
VIDEO)
9 Casque d'écoute
0 Caméra vidéo (signal composite/signal
S-VIDEO)
- Câble SCART
= Câble audio
~ Câble vidéo
! Câble S-VIDEO
