Proline Promag D 10 Modus RS485
5 mm
Endress+Hauser

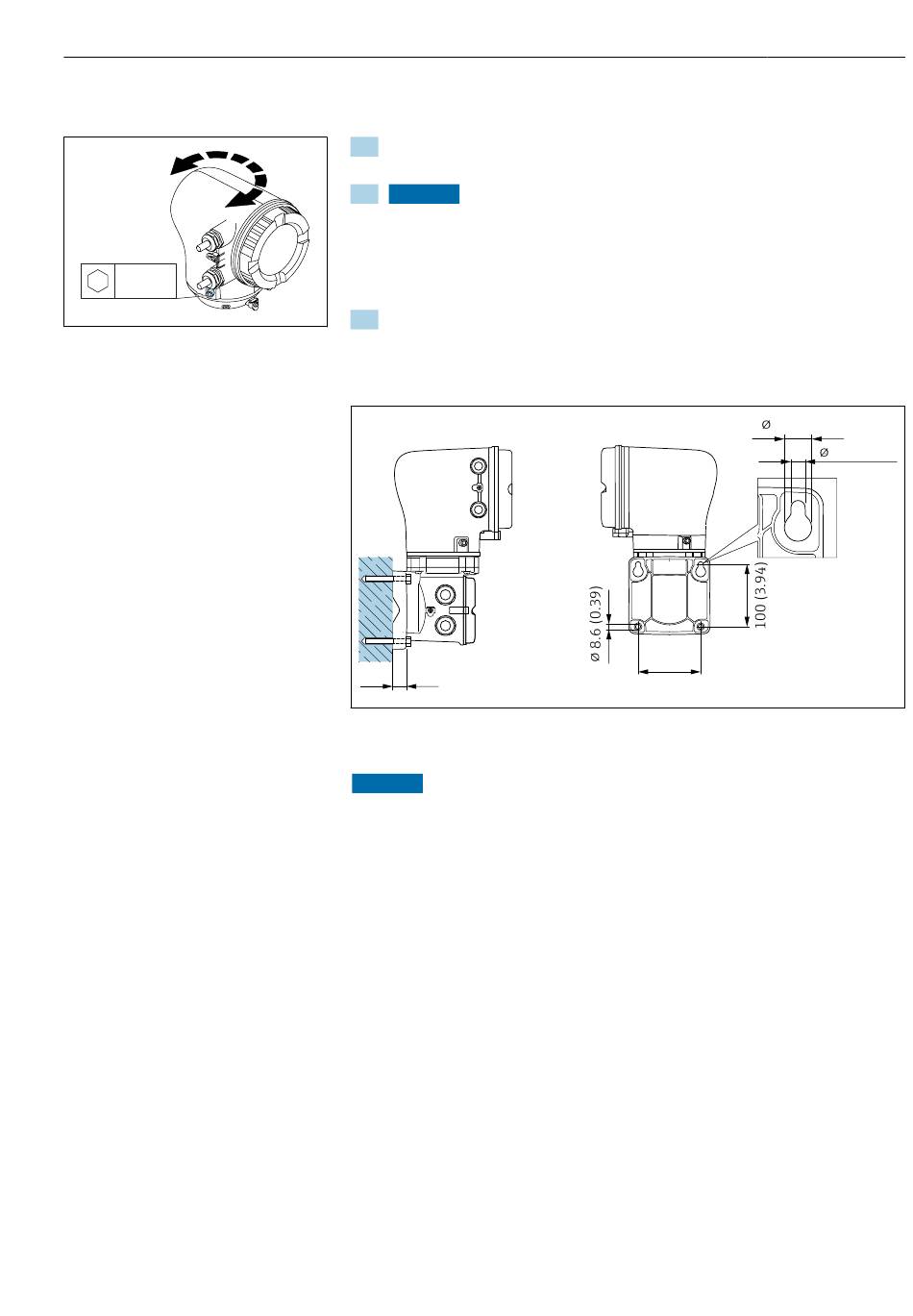

Messumformergehäuse drehen
1. Befestigungsschrauben auf beiden Seiten des Messumformergehäuses
lösen.
2.
HINWEIS
Überdrehung des Messumformergehäuses!
Innenliegende Kabel werden beschädigt.
‣
Messumformergehäuse max. 180° in jede Richtung drehen.
Messumformergehäuse in gewünschte Position drehen.
3. Schrauben in umgekehrter Reihenfolge anziehen.
A0041095
Wandmontage Messumformer
20 (0.79)
6
Maßeinheit mm (in)
HINWEIS
Zu hohe Umgebungstemperatur!
Überhitzung der Elektronik kann das Messumformergehäuse beschädigen.
‣
Zulässigen Temperaturbereich der Umgebungstemperatur nicht überschrei-
ten.
‣
Wetterschutzhaube verwenden → Messumformer, 136.
‣
Gerät fachgerecht montieren.
18 (0.71)
100 (3.94)
Einbau
10 (0.39)
A0043473
33
