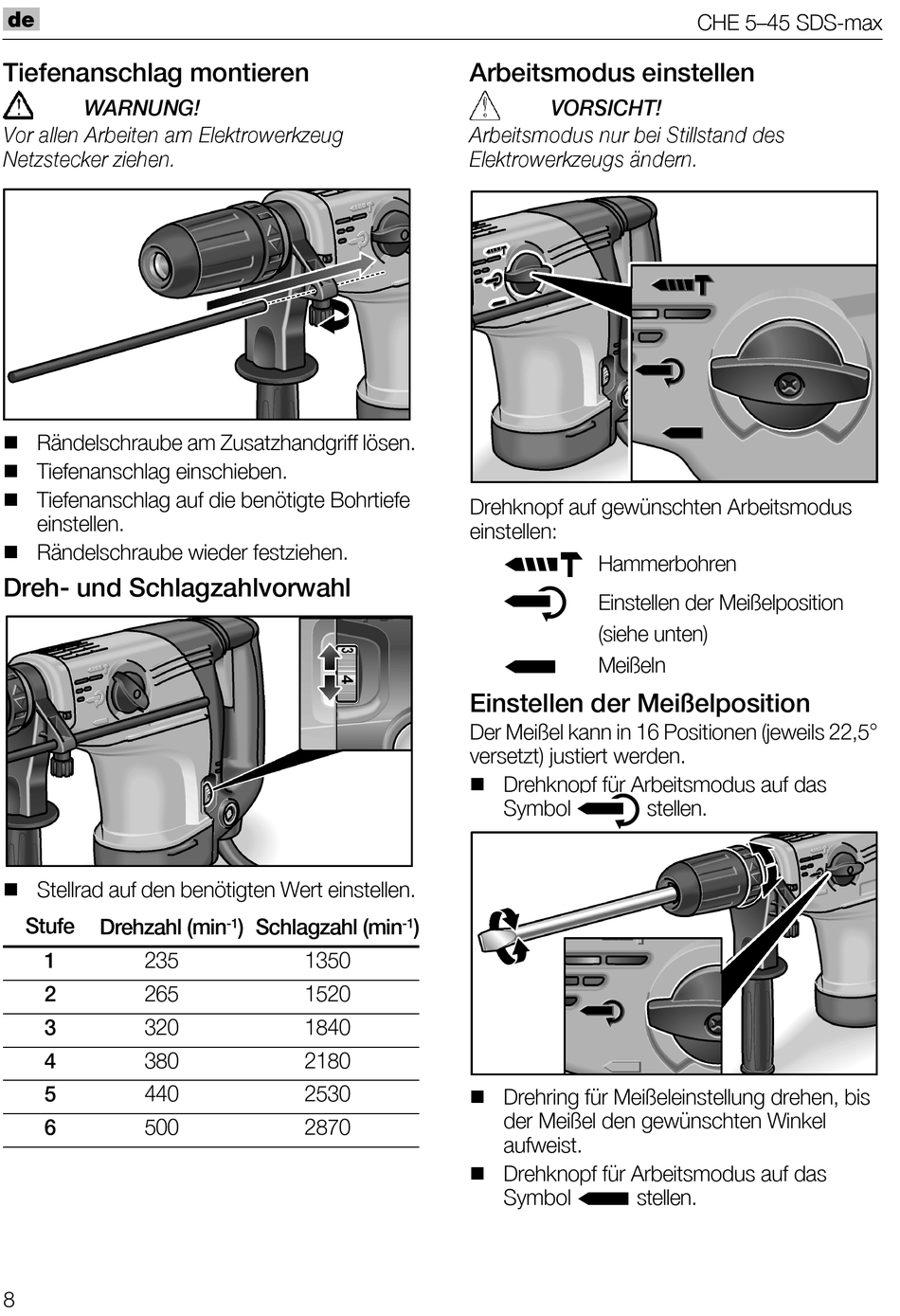

Tiefenanschlag Montieren; Dreh- Und Schlagzahlvorwahl; Arbeitsmodus Einstellen; Einstellen Der Meißelposition - Flex CHE 5-45 SDS Max Originalbetriebsanleitung

Tiefenanschlag montieren

t^okrkd>
sçê=~ääÉå=^êÄÉáíÉå=~ã=bäÉâíêçïÉêâòÉìÖ=
kÉíòëíÉÅâÉê=òáÉÜÉåK
 Rändelschraube am Zusatzhandgriff lösen.
 Tiefenanschlag einschieben.
 Tiefenanschlag auf die benötigte Bohrtiefe
einstellen.
 Rändelschraube wieder festziehen.

Dreh- und Schlagzahlvorwahl

 Stellrad auf den benötigten Wert einstellen.
Stufe
Drehzahl (min
235
1
2 265
3 320
4 380
5 440
6 500
8
-1
) Schlagzahl (min
1350
1520
1840
2180
2530
2870

Arbeitsmodus einstellen

slopf`eq>=
^êÄÉáíëãçÇìë=åìê=ÄÉá=píáääëí~åÇ=ÇÉë=
bäÉâíêçïÉêâòÉìÖë=®åÇÉêåK
Drehknopf auf gewünschten Arbeitsmodus
einstellen:
Einstellen der Meißelposition
Der Meißel kann in 16 Positionen (jeweils 22,5°
versetzt) justiert werden.
 Drehknopf für Arbeitsmodus auf das
Symbol
-1
)
 Drehring für Meißeleinstellung drehen, bis
der Meißel den gewünschten Winkel
aufweist.
 Drehknopf für Arbeitsmodus auf das
Symbol
CHE 5–45 SDS-max
Hammerbohren
Einstellen der Meißelposition
(siehe unten)
Meißeln
stellen.
stellen.
