- Seite 1 DIAGONAL-ROHRVENTILATOREN BETRIEBSANLEITUNG www.ventilation-system.com...
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang ...........................................6 Kurzbeschreibung ........................................6 Varianten des Ventilators ....................................6 Betriebsvorschriften ......................................7 Bezeichnungsschlüssel .....................................8 Montage ............................................9 Steuerungsweise ........................................10 Wartungshinweise ........................................12 Lagerungs- und transportvorschriften ..............................12 Herstellergarantie ........................................12... - Seite 3 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts TT und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
- Seite 4 ERFÜLLEN SIE DIE VORLIEGENDEN BETRIEBSANFORDERUNGEN, UM EINE ORDNUNGSGEMÄßE FUNKTION UND EINE LANGE LEBENSDAUER DES VENTILATORS SICHERZUSTELLEN. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt.
- Seite 5 und Gasen durch den Schornstein zu gewährleisten, ist auf eine ausreichende Luftzufuhr zu achten. Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B.
-
Seite 6: Lieferumfang
VENTS TT XXX RV: Modell mit eingebautem Drehzahlschalter und Stromkabel mit Stecker (Abb. 32) VENTS TT XXX T: Modell mit Ausschaltverzögerung, einstellbar von 2 bis 30 Minuten (Abb. 31) VENTS TT XXX U(U1): Modell mit Drehzahlregler und elektronischem Thermostat, eingebautem Temperatursensor und Stromkabel mit Stecker (Abb. -
Seite 7: Betriebsvorschriften

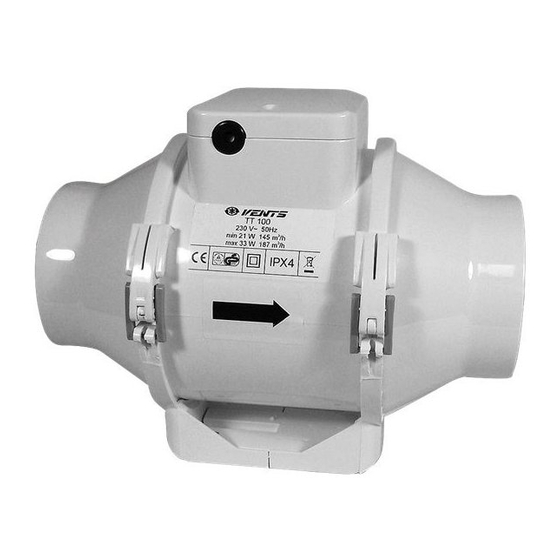

BETRIEBSVORSCHRIFTEN Der Ventilator ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Versorgungsspannung von 220-240 V/50 (60) Hz bestimmt. Das Gerät ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. Die Luftstromrichtung im System ist mit einem Pfeil auf dem Ventilatorgehäuse angegeben. Schutzart gegen Eindringen von Fremdkörpern und Wasser: IPX4. -
Seite 8: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL Varianten: T: Zeitschalter U: temperaturabhängige elektronische Steuereinheit, eingebauter Kanal- Temperatursensor, Stromkabel 0,4 m Un: temperaturabhängige elektronische Steuereinheit, externer Temperatursensor, Stromkabel 0,4 m zeitabhängige elektronische Steuereinheit, eingebauter Kanal- Temperatursensor, Stromkabel 0,4 m U1n: zeitabhängige elektronische Steuereinheit, externer Temperatursensor, Stromkabel 0,4 m P: eingebauter Drehzahlregler und Stromkabel 0,4 m R: Stromkabel 0,4 m V: Schalter... -
Seite 9: Montage
MONTAGE Der Ventilator ist für den senkrechten oder waagerechten Einbau sowie zur Boden-, Wand- und Deckenmontage konstruiert (Abb. 1). Der Ventilator kann als Einzelgerät oder als Bestandteil des Satzes mit Parallel- oder Reihenschaltung montiert werden (Abb. 2). Am Ansaugstutzen sind zu installieren: •... -
Seite 10: Steuerungsweise
STEUERUNGSWEISE Der Ventilator TT XXX T beginnt zu laufen bei Anlegen des Steuerungssignals an die Eingangsklemme LT von des externen Schalters (z.B., bei Einschalten des Lichts). Nach Abbruch des Steuerungssignals läuft der Ventilator in der eingestellten Nachlaufzeit (von 2 bis 30 Minuten) weiter. - Seite 11 Der Ventilator besitzt eine temperatur- und eine zeitabhängige Steuerung. Die temperaturabhängige Steuerung (TT XXX U) ist zur Temperaturerhaltung mit einer Genauigkeit von bis zu 2°C bestimmt. Drehzahlumschaltungen sind in diesem Fall selten. Wenn die Raumlufttemperatur den Sollwert überschreitet, schaltet sich der Ventilator auf die höchste Lüftungsstufe.
-
Seite 12: Wartungshinweise
WARTUNGSHINWEISE Reinigen Sie das Gerät alle 6 Monate von Staub und Schmutz, wie in Abb. 35-41 gezeigt. Trennen Sie das Gerät vor Wartungsarbeiten vom Stromnetz.Reinigen Sie das Gerät mit einem weichen Tuch oder Pinsel, die in einer milden Reinigungslösung angefeuchtet wurden. Die elektrischen Komponenten sind dabei vor Feuchtigkeit zu schützen (Abb. - Seite 13 der Bedingung der Erfüllung der Vorschriften für Transport, Lagerung, Montage und Betrieb durch den Verbraucher. Bei Funktionsstörungen des Geräts durch werkseitig verursachte Fehler, die innerhalb der Garantiefrist auftreten, hat der Verbraucher Anspruch auf kostenlose Behebung der Mängel am Gerät mittels Garantiereparatur durch den Hersteller.
- Seite 14 • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. • Verletzung der Montagevorschriften des Geräts durch den Verbraucher. • Verletzung der Vorschriften für die Steuerung des Geräts durch den Verbraucher. •...
- Seite 15 min 1 m...
- Seite 18 TT 100/125 MAX / MIN TT 125S/150/160 MAX / MIN...
- Seite 19 TT XXX T Klemmkasten für 5 Kontakte Klemmkasten für 4 Kontakte MAX / MIN Klemmkasten für 5 Kontakte Klemmkasten für 4 Kontakte Klemmkasten für 4 Kontakte Klemmkasten für 5 Kontakte...
- Seite 20 TT 250, TT 315...
- Seite 22 2 Min 30 Min STOP...
- Seite 23 Temperaturregelknopf TT U (U1) TT Un (U1n) Drehzahlregelknopf m in m a x 2 0 °C 3 0 °C Drehzahlregelknopf m in m a x...
- Seite 27 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Verkaufsdatum...
- Seite 28 Abnahmeprotokoll 125S Der Ventilator ist als betriebsfähig anerkannt V10DE-10...
