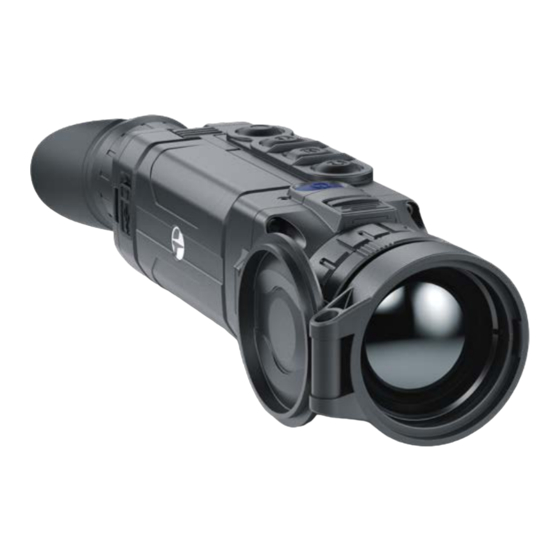

Pulsar Helion 2 XP Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Pulsar Anleitungen
  4. Wärmebildkameras
  5. HELION 2 XP
  6. Betriebsanleitung

Pulsar Helion 2 XP Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Helion 2 XP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Helion 2 XP
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pulsar Helion 2 XP

Inhaltszusammenfassung für Pulsar Helion 2 XP

  • Seite 1 Helion 2 XP Betriebsanleitung...
  • Seite 2 *manuals_toc_title* Beschreibung Lieferumfang Technische Daten Merkmale Gerätekomponenten und Bedienungselemente Funktionen der Tasten Betrieb der Akkumulatorenbatterie Batterieladung Installieren der Akkumulatorenbatterie Sicherheitshinweise Externe Stromversorgung Einschalten und Bildeinstellung Kalibrierung des Mikrobolometers Diskreter digitaler Zoom Image Detail Boost Statusleiste Funktionen des Schnellstartmenüs Funktionen des Hauptmenüs Hauptmenü...
  • Seite 3 Fehlerbeseitigung Einhaltung von gesetzlichen Bestimmungen und Haftungsausschlüsse...

  • Seite 4: Beschreibung

    Beschreibung Die Wärmebildmonokulare Helion 2 XP auf Basis des Mikrobolometers sind für den Einsatz sowohl in der Nacht als auch am Tag bei schwierigen Wetterverhältnissen (Nebel, Smog, Regen) entwickelt, sowie für Umgebungen mit Hindernissen, welche die Erkennung eines Zieles erschweren (Äste/Zweige, hohes Gras, dichte Sträucher usw.).

  • Seite 5: Lieferumfang

    Lieferumfang Helion 2 XP IPS7 Batterie Ladegerät mit Netzadapter USB-Kabel Tasche Armband kurze Bedienungsanleitung Reinigungstuch für Optik Garantieschein Wärmebidgerät...

  • Seite 6: Technische Daten

    Technische Daten XP50 Model XP50 77402 Mikrobolometer ungekühlt Auflösung, Pixel 640?480 Pixelgröße, Mikrometer Bildwiederholfrequenz, Hz Optische Kenndaten Vergrößerung, x Digitaler Zoom, x 2,5-20 Diskreter Digitalzoom x2/x4/x8 Objektiv F50 mm, F/1.0 Sehfeld (horizontal), °/ m@100 m 12,4 / 21,8 Dioptrienausgleich, Dioptrien ±5 Erfassungsbereich, m (Objekt vom Typ 1800...
  • Seite 7 AMOLED Auflösung, Pixel 640x480 Betriebsdaten Stromversorgung, V 3 – 4,2 Batterietyp / Kapazität / Li-Ion Battery Pack IPS7 / 6400 mAh / Ausgangsnennspannung DC 3,7 V Externe Stromversorgung 5 V (USB) Betriebsdauer von einer Batterie (bei t=22 °C), Std.* Schutzart, IP Code (IEC60529), mit der IPX7 eingesetzten Batterie Betriebstemperatur...
  • Seite 8 Standard 802.11 b/g * Die tatsächliche Betriebsdauer hängt von der Nutzungsintensität von Wi-Fi und vom integrierten Videorecorder ab. **Die Empfangsreichweite kann von verschiedenen Faktoren abhängig variieren: vom Vorhandensein von Hindernissen, anderen Wi-Fi Netzwerken.
  • Seite 10 Merkmale 4 Beobachtungsmodi: Wald, Felsen, Identifizierung, Benutzermodus 3 Kalibrierungsmodi: (manuell, halbautomatisch, automatisch) 8 Farbtonpaletten Löschfunktion von fehlerhaten Pixel Funktion «Image Detail Boost» Stadiametrischer Entfernungsmesser Display-Abschltfunktion Funktionelles und ergonomisches Design Robustes Metallgehäuse Aktualisierbare Software Betriebstemperaturen von -25 °? bis 50 °? Videoaufnahme Eingebauter Video- / Audiorecorder Integration mit iOS- und Android-Geräten...

  • Seite 11: Gerätekomponenten Und Bedienungselemente

    Gerätekomponenten und Bedienungselemente Image not found or type unknown...
  • Seite 14 1. Objektivschutzdeckel 2. Fokussiergriff 3. Batterie 4. MicroUSB-Anschluss 5. Augenmuschel 6. Dioptrieneinstellring 7. Taste REC 8. Navigationstaste DOWN 9. Taste MENU 10. Navigationstaste UP 11. Taste ON/OFF (Ein-/Ausschalten/Kalibrierung) 12. Klemme für Objektivwechsel 13. Hebel für Batteriefixierung 14. Kühlungsradiator 15. Stativanschluss...

  • Seite 15: Funktionen Der Tasten

    Funktionen der Tasten Funktion Taste Gerät einschalten kurz drücken Gerät ausschalten lange drücken für 3 Sekunden lange drücken für weniger als 3 Display ausschalten Sekunden Display einschalten kurz drücken Kalibrierung des Mikrobolometers kurz drücken Zwischen Beobachtungsmodi wechseln kurz drücken Farbtonpaletten umschalten lange drücken Vergrößerung ändern (Zoom) kurz drücken...
  • Seite 16 Navigation nach oben/nach rechts kurz drücken Navigation nach unten/nach links kurz drücken Auswahl bestätigen kurz drücken Untermenü ohne Bestätigung der lange drücken Auswahl verlassen Menü verlassen (in den lange drücken Beobachtungsmodus wechseln) Schnellstartmenü Taste Schnellstartmenü aufrufen kurz drücken Zwischen Schnellstartmenüelementen kurz drücken wechseln Wert erhöhen...

  • Seite 17: Batterieladung

    Batterieladung Wärmebildmonokulare Helion 2 XPwerden mit einem wiederaufladbaren Lithium-Ionen-Akku Pack IPS7 geliefert, mit dem Sie das Gerät bis zu 10 Stunden lang verwenden können. Vor dem ersten Gebrauch soll der Akku aufgeladen werden. Aufladung Schritt 1. Setzen Sie den Akku in das Ladegerät ein 1.
  • Seite 18 - dreimal, wenn die Batterie von 76 bis 100% aufgeladen ist. Wenn die Anzeige konstant grün leuchtet, ist der Akku vollständig geladen und kann vom Ladegerät getrennt werden. Wenn die Anzeige des Ladegeräts bei der Batterieinstallation ständig rot leuchtet, ist der Ladezustand des Batterie wahrscheinlich niedriger als annehmbar (die Batterie ist lang in der Tiefentladung).

  • Seite 19: Installieren Der Akkumulatorenbatterie

    Installieren der Akkumulatorenbatterie 1. Heben Sie den Griffhebel(13) auf. 2. Setzen Sie die Batterie(3) in den entsprechenden Steckplatz im Gehäuse des Gerätes so ein, dass das Element F unten liegt. 3. Machen Sie die Batterie (3) fest, indem Sie den Griffhebel (13) nach unten klappen.

  • Seite 20: Sicherheitshinweise

    Sicherheitshinweise Verwenden Sie zum Laden nur das Ladegerät aus dem Lieferumfang. Die Verwendung eines fremden Ladegeräts kann irreparable Schäden am Akku oder am Ladegerät verursachen oder zur Entzündung des Akkus führen. Während der Langzeitlagerung soll der Akku teilweise aufgeladen sein – der empfohlene Ladezustand liegt zwischen 50% und 80%.

  • Seite 21: Externe Stromversorgung

    Externe Stromversorgung Das Gerät wird von der Stromversorgungsquelle Power Bank (5V) gespeist. 1. Schließen Sie die Stromversorgungsquelle an die USB Buchse (4) des Gerätes an. 2. Das Gerät schaltet sich an den Betrieb von der externen Stromversorgung um, dabei wird die Batterie IPS7 schrittweise aufgeladen. 3.

  • Seite 22: Einschalten Und Bildeinstellung

    Einschalten und Bildeinstellung 1. Nehmen Sie den Objektivschutzdeckel(1) ab. 2. Schalten Sie das Gerät durch kurzes Drücken der Taste ON/OFF (11)ein. 3. Drehen Sie den Dioptrieneinstellring des Okulars (6) zur Scharfstellung der Symbole auf dem Display. Unabhängig von der Entfernung oder sonstigen Bedingungen ist das Drehen des Dioptrieneinstellrings vom Okular künftig nicht mehr nötig.

  • Seite 23: Kalibrierung Des Mikrobolometers

    Kalibrierung des Mikrobolometers Das Kalibrieren ermöglicht den Wärmegrad des Mikrobolometers auszugleichen und Fehler der Abbildung (wie senkrechte Linien oder Schattenbilder u.ä.) zu beheben. Das Gerät bietet drei Kalibrierungsmodi an: den manuellen (M), halbautomatischen (SA) und automatischen (A). Wählen Sie den passenden Kalibrierungsmodus im Kapitel «Kalibierungsmodus»...
  • Seite 24 Diskreter digitaler Zoom Die Funktionalität des Monokulars ermöglicht es Ihnen, die Grundvergrößerung (siehe Zeile „Vergrößerung“ in der Tabelle mit den technischen Daten) um das Zweifache, Vierfache oder Achtfache zu vergrößern, sowie zur Grundvergrößerung zurückzukehren. Um den Digitalzoom zu ändern, drücken Sie wiederholt die Taste DOWN (8). Klicken Sie hier, um das Schema der Lage der Tasten des Gerätes anzuzeigen.
  • Seite 25 Image Detail Boost https://www.youtube.com/embed/GNezJKveMRc Die Funktion „Image Detail Boost“ erhöht die Schärfe der Konturen erhitzter Objekte, wodurch deren Detailgenauigkeit erhöht wird. Das Ergebnis der Funktion hängt vom gewählten Modus und den Beobachtungsbedingungen ab: Je höher der Kontrast der Objekte ist, desto deutlicher wird der Effekt. Diese Option ist standardmäßig aktiviert, kann jedoch im Hauptmenü...

  • Seite 26: Statusleiste

    Statusleiste Die Statusleiste befindet sich im unteren Teil des Displays und zeigt Informationen über den Betriebsstatus des Monokulars an, darunter: 1. Farbtonpalette (nur angezeigt, wenn „Schwarz Heiss“ausgewählt ist) 2. Beobachtungsmodus 3. Kalibrierungsmodus (im automatischen Kalibrierungsmodus wird anstelle des Kalibrierungssymbols ein Countdown-Timer angezeigt, wenn bis zur automatischen Kalibrierung 3 Sekunden verbleiben).
  • Seite 27 Funktionen des Schnellstartmenüs Die Grundeinstellungen (Einstellung von Helligkeit und Kontrast), Verwendung der Funktion des ansteigenden Digitalzooms und stadiametrischen Entfernungsmessers können über das Schnellstartmenü geändert werden. Rufen Sie das Schnellstartmenü durch kurzes Drücken der Taste M (9) auf. Um zwischen den unten beschriebenen Funktionen zu wechseln, drücken Sie kurz die Taste M (9).
  • Seite 28 Digitaler Zoom – drücken Sie die Tasten UP (10) / DOWN (8), um den Wert des digitalen Zooms von 2,5 bis 20 zu ändern. Der Schritt vom gleichmässigen digitalen Zoom beträgt 0,1. Stadiametrischer Entfernungsmesser – Drücken Sie die Tasten UP (10) / DOWN (8) um den Abstand zwischen Sondermarken und um den Abstand zum beobachteten Objekt zu bestimmen.

  • Seite 29: Hauptmenü Aufrufen

    Hauptmenü aufrufen 1. Aktivieren Sie das Hauptmenü, indem Sie die Taste ? (9) lang drücken. 2. Um die Menüpunkte zu wählen, betätigen Sie die Tasten UP (10) / DOWN (8). 3. Aktivieren Sie den Menüpunkt, indem Sie die Taste ? (9)kurz drücken. 4.
  • Seite 30 Klicken Sie hier, um das Schema der Lage der Tasten des Gerätes anzuzeigen.
  • Seite 31 Wi-Fi Aktivierung 1. Halten Sie die Taste ? (9) gedrückt, um das Hauptmenü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Wi-Fi Aktivierung“ 3. Drücken Sie kurz die Taste M(9), um Wi-Fi ein-/auszuschalten. Klicken Sie hier, um das Tastenbedienungsschema anzuzeigen.
  • Seite 32 Image Detail Boost Image Detail Boost ein-/ausschalten: 1. Halten Sie die Taste ? (9) gedrückt, um das Hauptmenü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Image Detail Boost“ 3. Um „Image Detail Boost“, drücken Sie kurz die Taste M (9). Klicken Sie hier, um das Schema der Lage der Tasten des Gerätes anzuzeigen.
  • Seite 33 Betriebsmodus Die Wärmebildgeräte haben vier Betriebsmodi: „Wald“ (Betriebsmodus für Beobachtung der Objekte bei geringem Temperaturgegensatz), „Felsen“ (Betriebsmodus für Beobachtung der Objekte bei großem Temperaturgegensatz), „Identifizierung“ (Betriebsmodus mit einem hohen Detaillierungsgrad des Bildes), „Benutzer“ (individuelle Helligkeits- und Kontrasteinstellungen). 1. Drücken und halten Sie die Taste M (9), um das Menü aufzurufen. 2.
  • Seite 34 Farbmodi Auswahl der Farbtonpaletten. Der Hauptabbildungsmodus ist „White Hot“ (Heißes Weiß). Der Menüpunkt „Farbmodi“ ermöglicht eine andere Farbtonpalette zu wählen:...
  • Seite 35 1. Halten Sie die Taste ? (9) gedrückt, um das Menü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Farbmodi“ 3. Drücken Sie die Taste ? (9)kurz, um die Auswahl zu bestätigen. 4. Mittels Tasten UP (10) / DOWN (8) wählen Sie den passenden Modus, deren Beschreibung unten ist.

  • Seite 36: Grafikhelligkeit

    Grafikhelligkeit Einstellung der Grafikhelligkeit 1. Halten Sie die Taste M (9) gedrückt, um das Menü aufzurufen. 2. Verwenden Sie die Tasten UP (10) / DOWN (8), um den Abschnitt„Grafikhelligkeit“ auszuwählen. 3. Drücken Sie kurz die TasteM (9), um den Menüabschnitt aufzurufen. 4.
  • Seite 37 Kalibrierungsmodus Auswahl des Kalibrierungsmodus. Das Gerät bietet drei Kalibrierungsmodi an: den manuellen (M), halbautomatischen (SA) und automatischen (A). 1. Halten Sie die Taste M (9) gedrückt, um das Menü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Kalibrierungsmodus“ 3.

  • Seite 38: Kennwort Einstellung

    Wi-Fi Einstellungen In diesem Menüpunkt wird das Gerät für das Funktionieren per Wi-Fi eingestellt. 1. Halten Sie die Taste ? (9) gedrückt, um das Hauptmenü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8)wählen Sie Menüpunkt „Wi-Fi Einstellungen“ 3. Drücken Sie ? (9)kurz, um Untermenu zu bestätigen. 4.

  • Seite 39: Allgemeine Einstellungen

    Allgemeine Einstellungen 1. Halten Sie die Taste ? (9) gedrückt, um das Hauptmenü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Allgemeine Einstellungen“ 3. Drücken Sie Taste ? (9)kurz, um die Wahl zu bestätigen. Dieser Menüpunkt ermöglicht folgende Einstellungen durchzuführen: Sprache Sprachauswahl 1.

  • Seite 40: Maßeinheiten

    6. Für die Eingabe der Minuten drücken Sie die Taste ? (9). 7. Mittels Tasten UP (10) / DOWN (8) wählen Sie den Minutenwert. 8. Um die eingestellte Uhrzeit zu speichern und das Untermenü zu verlassen, halten Sie die Taste ? (9) gedrückt. Maßeinheiten Auswahl der Messeinheit des Entfernungsmessers 1.

  • Seite 41: Formatieren

    Untermenü zurückkehren. Folgende Einstellungen werden in den Anfangszustand gebracht: Betriebsmodus des Videorekorders – Video Betriebsmodus – Wald Kalibierungsmodus - automatisch Sprache - Englisch Mikrofon - ausgeschaltet Wi-Fi – ausgeschaltet (Passwort standardmäßig) Digitaler Zoom – ausgeschaltet PiP – ausgeschaltet Farbmodus – White Hot (Heißes Weiß) Messeinheit - Meter Anmerkung: beim Zurücksetzen auf Werkseinstellungen bleiben die Werte für Datum, Uhrzeit, Benutzerpixelkarte unverändert.
  • Seite 42 Mikrofon 1. Halten Sie die Taste ? (9) gedrückt, um das Hauptmenü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Mikrofon“ 3. Drücken Sie kurz die Taste M (9), um das Mikrofon einzuschalten. 4. Drücken Sie kurz die Taste M (9), um das Mikrofon auszuschalten. Das Mikrofon ist standardmäßig ausgeschaltet.

  • Seite 43: Fernbedienung

    Fernbedienung Aktivieren des Fernbedienungspultes (wird separat gekauft) Vor dem Gebrauch des Fernbedienungspultes aktivieren Sie es auf folgende Weise: 1. Halten Sie die Taste M (9) gedrückt, um das Hauptmenü zu aktivieren. 2. Mittels Tasten UP (10) / DOWN (8) wählen Sie Menüpunkt „Fernbedienung“ 3.

  • Seite 44: Geräteinformation

    Geräteinformation Die folgenden Informationen über das Gerät stehen dem Benutzer in diesem Menüpunkt zur Verfügung: SKU-Nummer des Gerätes Firmwareversion des Gerätes, Vollständiger Name des Gerätes Hardwareversion des Gerätes Seriennummer des Gerätes Serviceinformationen So zeigen Sie Informationen an: 1. Halten Sie die Taste M (9) gedrückt, um das Hauptmenü aufzurufen. 2.

  • Seite 45: Video- Und Fotoaufnahme Des Beobachteten Bildes

    Video- und Fotoaufnahme des beobachteten Bildes Die Wärmebildmonokulare Helion 2 XPhaben die Funktion der Video - und Fotoaufnahme des beobachteten Bildes auf der eingebauten Speicherkarte. Vor der Verwendung der Funktionen der Foto- und Videoaufnahme wird empfohlen, das Datum und die Zeit einzustellen (siehe Abschnitt „Allgemeine Einstellungen“).
  • Seite 46 Der Zähler, der für die Benennung der Mediadateien angewendet wird, wird nicht abgeschlagen. Achtung! Maximale Länge der aufgenommenen Videodatei beträgt sieben Minuten. Nachdem diese Zeit abgelaufen ist, wird eine neue Datei aufgenommen. Die Zahl der Dateien ist durch die Speicherkapazität des Gerätes beschränkt; Kontrollieren Sie regelmäßig den freien Speicherplatz der eingebauten Speicherkarte, übertragen Sie das aufgenommene Material auf andere Träger, so räumen Sie die Speicherkarte.
  • Seite 47 Wi-Fi Funktion Das Gerät kann sich drahtlos mit externen Anlagen (Smartphone, Tablett) via Wi-Fi verbinden. Aktivieren Sie das Modul der drahtlosen Verbindung im Abschnitt „Wi-Fi Aktivierung“ Der Wi-Fi-Betrieb wird in der Statusleiste wie folgt angezeigt: Verbindungsstatus Anzeige in der Statusleiste Wi-Fi aus Es erfolgt der Vorgang des Einschaltens von Wi-Fi im Gerät...
  • Seite 48 Stadiametrischer Entfernungsmesser Das Wärmebildgerät Helion 2 XPist mit einem stadiametrischen Entfernungsmesser ausgestattet, mit dem Sie die Entfernung zum Beobachtungsobjekt mit hinreichender Genauigkeit messen können, vorausgesetzt, dass die Objektgröße bekannt ist. 1. Drücken Sie kurz die Taste ? (9), um die Funktion „Stadiametrischer Entfernungsmesser“...
  • Seite 49 Es gibt drei vordefinierte Werte für Objekte: Hase – 0,3 m hoch, Wildschwein – 0,7 m hoch, Hirsch – 1,7 m hoch. Der gemessene Entfernungswert wird vor der Anzeige abgerundet - für große Entfernungen bis zu 5 m, für kürzere Entfernungen bis zu 1 m. Um eine Maßeinheit (Meter oder Yards) auszuwählen, gehen Sie zum Menüpunkt „...
  • Seite 50 Funktion „Bildschirm Aus“ Die Funktion deaktiviert die Bildübertragung zur Anzeige durch Minimierung der Helligkeit. Dies verhindert eine versehentliche Offenlegung. Das Gerät läuft weiter. 1. Wenn das Gerät eingeschaltet ist, halten Sie die Taste ON/OFF (11) gedrückt. Display erlischt, Meldung „Bildschirm Aus“ erscheint. 2.

  • Seite 51: Funktion Pip

    Funktion PiP Mit der PiP-Funktion (Picture in Picture – „Bild im Bild”) können Sie ein vergrößertes Bild mit dem Digitalzoom in einem separaten „Fenster“ gleichzeitig mit dem Hauptbild betrachten. Um die „PiP“-Funktion zu aktivieren / deaktivieren, drücken Sie lange die Taste DOWN (8).
  • Seite 52 Stream Vision Wärmebildmonokulare Helion 2 XPenthalten die Technologie Stream Vision. Mit Stream Vision kann das Bild vom Wärmebildgerät auf Ihr Smartphone oder Tablet via Wi-Fi im Realzeitmodus übertragen werden. Detaillierte Anweisungen zur Bedienung von Stream Vision finden Sie auf der Webseite. Aus dem Google Play herunterladen Aus dem App Store herunterladen?

  • Seite 53: Firmware Update

    2. Verbinden Sie Ihr Pulsar-Gerät mit einem mobilen Gerät (Smartphone oder Tablet). 3. Starten Sie Stream Vision 2 und gehen Sie zum Abschnitt „Einstellungen“. 4. Wählen Sie Ihr Pulsar-Gerät aus und klicken Sie auf „Überprüfen Sie das Software- Update“. 5. Warten Sie, bis das Update heruntergeladen und installiert wird. Das Pulsar-Gerät wird neu gestartet und ist betriebsbereit.
  • Seite 54 Klicken Sie hier, um die neueste Firmware für Ihr Gerät zu überprüfen.

  • Seite 55: Anschluss Von Usb

    Anschluss von USB 1. Schliessen Sie ein Ende des USB Kabels an die Buchse microUSB (4) des Gerätes, das zweite Ende - an die USB-Buchse des Computers. 2. Schalten Sie das Gerät ein, indem Sie die Taste ON/OFF (11) drücken (das ausgeschaltete Gerät wird vom PC nicht erkannt).
  • Seite 56 Wenn beim Anschluss ein Video aufgenommen wurde, wird die Aufnahme gestoppt und gespeichert. Beim Abschalten des USB Kabels vom Gerät, das im USB-Modus „Verwenden als Speicherkarte“ funktioniert, bleibt das Gerät ausgeschaltet. Für weitere Arbeit mit dem Gerät soll es eingeschaltet werden. Klicken Sie hier, um das Gerätekomponenten - und Bedienungselementschema anzuzeigen.

  • Seite 57: Fernbedienungspult

    Fernbedienungspult (Separat gekauft) Drahtlose Fernbedienung wiederholt Einschaltfunktion vom Gerät und digitalen Zoom, Anfang / Abbruch der Videoaufnahme (Photoaufnahme) und es ermöglicht das Navigieren durch das Menü. Bedienelemente von dem Fernbedienungspult: Taste ON/OFF (15): wiederholt die Funktionen der Taste ON/OFF (11). Taste (17): wiederholt die Funktionen der Taste REC (7).
  • Seite 58 Technische Inspektion Überprüfen Sie bei der vor jedem Gebrauch empfohlenen technischen Inspektion Folgendes: Linsen des Objektivs und Okulars (Risse, Fettflecken, Schmutz oder andere Ablagerungen sind nicht zulässig). Außenansicht des Monokulars (Risse am Gehäuse sind nicht zulässig). Den Akku (er muss geladen sein) und elektrische Kontakte (Salz und Oxidation sind nicht zulässig).

  • Seite 59: Technische Wartung Und Lagerung

    Technische Wartung und Lagerung Die Wartung wird mindestens zweimal jährlich durchgeführt und umfasst folgende Punkte: Reinigen Sie die Außenflächen von Metall- und Kunststoffteilen mit einem Baumwolltuch von Staub und Schmutz. Reinigen Sie die elektrischen Kontakte des Akkus und des Akkusteckplatzes mit einem fettarmen organischen Lösungsmittel.

  • Seite 60: Das Gerät Lässt Sich Nicht Einschalten

    Fehlerbeseitigung ☐ Das Gerät lässt sich nicht einschalten Mögliche Ursache Der Akku ist vollständig entladen. Beseitigung Laden Sie den Akku auf. ☐ Das Gerät funktioniert nicht von einer externen Stromquelle Mögliche Ursache Das USB-Kabel ist beschädigt. Beseitigung Ersetzen Sie das USB-Kabel. Mögliche Ursache Die externe Stromquelle ist entladen.

  • Seite 61: Schwarzer Bildschirm Nach Kalibrierung

    Kalibrieren Sie das Bild gemäß den Anweisungen im Abschnitt „Kalibrierung des Mikrobolometers“. ☐ Schwarzer Bildschirm nach Kalibrierung Beseitigung Wenn das Bild nach der Kalibrierung nicht klar ist, müssen Sie es neu kalibrieren. ☐ Das Bild ist zu dunkel Mögliche Ursache Das Helligkeits- oder Kontrastniveau ist zu niedrig.

  • Seite 62: Signalgabe Via Wi-Fi Fehlt Oder Wird Unterbrochen

    Störungen verursachen können. Beseitigung Um einen stabilen Wi-Fi Betrieb zu gewährleisten, bringen Sie das Gerät in eine Zone mit weniger Wi-Fi Netzwerken oder in eine Zone ohne zusätzliche Wi-Fi Netzwerke. Weitere Informationen zum Lösen von Problemen mit der Verbindung zu Stream Vision finden Sie unter Link.

  • Seite 63: Es Gibt Kein Bild Vom Beobachtungsobjekt

    Mögliche Ursache Bei positiven Temperaturen erwärmen sich die Beobachtungsobjekte (Umgebung, Hintergrund) aufgrund unterschiedlicher Wärmeleitfähigkeit unterschiedlich, wodurch ein hoher Temperaturkontrast erzielt wird und dementsprechend die vom Wärmebildgerät erzeugte Bildqualität höher ist. Bei niedrigen Temperaturen werden die beobachteten Objekte (Hintergrund) in der Regel auf etwa die gleiche Temperatur abgekühlt, wodurch sich der Temperaturkontrast deutlich verringert und die Bildqualität (Detail) verschlechtert.

  • Seite 64: Einhaltung Von Gesetzlichen Bestimmungen Und Haftungsausschlüsse

    Einhaltung von gesetzlichen Bestimmungen und Haftungsausschlüsse Achtung! Wärmebildgeräte Helion 2 benötigen eine Lizenz, wenn sie außerhalb Ihres Landes exportiert werden. Elektromagnetische Verträglichkeit. Das Produkt entspricht der Europäischen Norm EN 55032:2015, Klasse A. Warnung! Der Betrieb dieses Gerätes im Wohngebiet kann Funkstörungen verursachen. Änderungen im Design zwecks höherer Gebrauchseigenschaften des Produkts vorbehalten.
