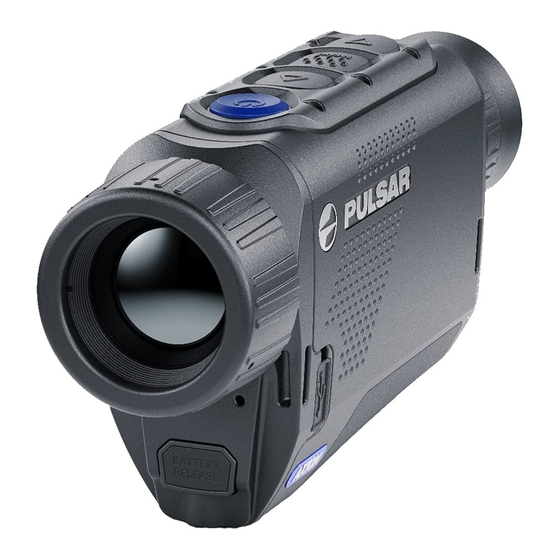

Betriebsanleitung Axion XM30F
Technische Daten
Modell
SKU
Mikrobolometer
Typ
Auflösung, Pixel
Pixelgröße, Mikrometer
Bildwiederholfrequenz, Hz
Optische Kenndaten
Optische Vergrößerung, x
Stufenloser Digitalzoom
Digitalzoom, x
Relative Blende, D/f'
Min. Erfassungsbereich, m
Durchmesser der Austrittspupille des Okulars, mm
Sichtfeld (Horizontal x Vertikal), °,
Lineares Sichtfeld (Horizontal x Vertikal), m auf 100 m
Okular-Fokussierbereich, Dioptrien
Erfassungsbereich (Objekt in Hirsch-Größe), m
Écran
Typ
Auflösung, Pixel
Betriebsparameter
Betriebsspannung, V
Batterietyp/Kapazität/Nennspannung
Externe Stromversorgung
Betriebsdauer einer Batterie (bei t=22°C), Std.*
Schutzart, IP Code (gemäß IEC60529)
Betriebstemperatur, °C
Abmessungen, mm
Gewicht (ohne Batterie), kg
Videorekorder
Foto-/Videoauflösung, Pixel
Video- / Fotoformat
XM30F
77473
ungekühlt
320x240
12
50
3
3-12
x1, x2, x4
1,2
3
4
7,8x5,9
13,7x10,3
+4 / -5
1300
AMOLED
640x400
3 - 4,2
APS 3 Li-ion Battery
Pack / 3200 mAh /
DC 3,7 V
5 V (USB)
7
IPX7
-25 ... +40
144x40x69
0,25
528х400
.mp4 / .jpg
