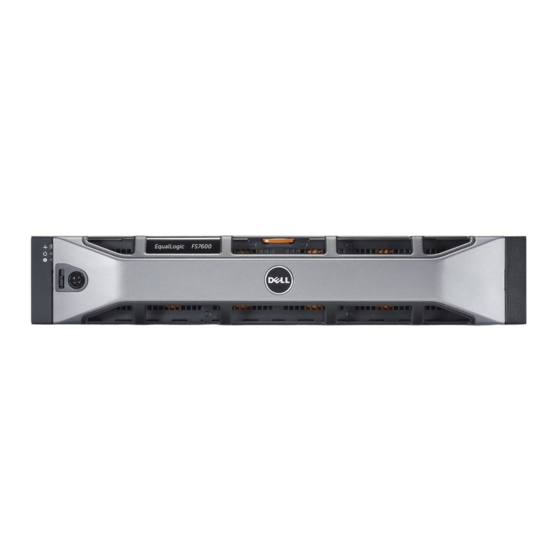

- Seite 1 Dell EqualLogic FS7610 Series-Geräte Hardware-Benutzerhandbuch...
- Seite 2 © Copyright 2011–2013 Dell Inc. Alle Rechte vorbehalten. Dell™ und EqualLogic® sind Handelsmarken von Dell Inc. Alle in diesem Dokument genannten Marken und eingetragenen Marken sind das Eigentum ihrer jeweiligen Besitzer. Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigung ändern.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort 1 Basisinformationen zum Gerät Gerätekomponenten Gerät Funktionsmerkmale auf der Vorderseite Funktionsmerkmale auf der Geräterückseite Gerät an eine Stromversorgung anschließen Stromversorgung ein- und ausschalten Controller von der Stromversorgung trennen Controller an die Stromversorgung anschließen Benötigte Werkzeuge Technische Daten 2 Komponenten austauschen Sicherheitsempfehlungen Benötigte Werkzeuge Verwenden einer Erdungsmanschette... - Seite 4 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch Inhaltsverzeichnis...
-
Seite 5: Vorwort
Tech Center-Website: delltechcenter.com/page/EqualLogic. Hier finden Sie auch Artikel, Demos, Online-Diskussionen und weitere Einzelheiten über die Vorteile unserer Produktfamilie. Technische Unterstützung und Kundendienst Der Support-Service von Dell steht zu Ihrer Verfügung, um Fragen zu SAN-Arrays der PS Series und zu Geräten der FS Series zu beantworten. Kontaktaufnahme mit Dell Falls Sie ein Kunde in den Vereinigten Staaten oder in Kanada sind und technische Unterstützung brauchen,... - Seite 6 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch Vorwort Hinweis-, Vorsichts- und Warnungssymbole Hinweis: Ein Hinweissymbol weist auf wichtige Informationen hin, die Sie dabei unterstützen, Ihre Hardware oder Software effektiver einzusetzen. Vorsicht: Durch ein Vorsichtssymbol werden Sie auf Gefahrenquellen hingewiesen, die Hardwareschäden oder Datenverlust zur Folge haben können, wenn die Anweisungen nicht befolgt werden.
-
Seite 7: Basisinformationen Zum Gerät
1 Basisinformationen zum Gerät Dieses Kapitel enthält Informationen zum Standort und zum grundlegenden Betrieb der Komponenten in einem Dell™ EqualLogic® FS7610 NAS-Gerät. Dieses Dokument enthält außerdem Informationen zu allgemeinen Betriebsverfahren, wie z. B. zum Ein- und Ausschalten, sowie Anleitungen zum Zurücksenden von Komponenten. -
Seite 8: Funktionsmerkmale Auf Der Geräterückseite
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät Tabelle 2: Beschreibungen zu den LEDs auf der Vorderseite LED-Anzeige Symbol Zustand und Beschreibung Die Systemstatus-LED leuchtet nur, wenn das System mit Strom versorgt wird: Systemzustands Dauerhaft blau: Normaler Betriebszustand. anzeige Gelb blinkend: Einer der Controller meldet Hardware-Fehler oder Akkufehler, oder ein Controller fehlt. - Seite 9 Serieller COM-Anschluss (Mini-USB-Anschluss). Über diesen Anschluss können Sie ein serielles Gerät an das System anschließen. Dieser Anschluss ist für Wartungszwecke reserviert. Verwenden Sie diesen Anschluss nur, wenn Sie durch den Dell Support explizit dazu aufgefordert werden. USB-Port Video-Port Von links nach rechts: Taste für Wartungsmaßnahmen, Netzstromanzeige/Stromversorgungsanzeige, Controller-Zustandsanzeige, Taste für Systemidentifikation und LED für aktiven/nicht belasteten...
- Seite 10 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät Tabelle 4: Controller-LED – Zustände und Beschreibungen LED-Anzeige/Taste Symbol Zustand und Beschreibung Wird für die Behebung von bestimmten Fehlern verwendet. Drücken Sie diese Taste mit dem spitzen Ende einer Büroklammer. Halten Sie diese Taste zehn Sekunden lang gedrückt, um einen SCI (System Control Interrupt) zu generieren.
-
Seite 11: Gerät An Eine Stromversorgung Anschließen
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät LED-Anzeige/Taste Symbol Zustand und Beschreibung Zeigt an, wenn der Speicher-Controller Schreibdaten im Cache-Speicher enthält und die Daten im Cache-Speicher vom Speicher auf die Festplatte überträgt. Dauerhaft grün: Ein Controller kann entfernt werden, ohne Daten im Cache- LED für aktiven... -
Seite 12: Stromversorgung Ein- Und Ausschalten
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät Das Gerät wird einschaltet, sobald die Stromversorgungen mit einer Stromquelle verbunden sind. Hinweis: Jeder Controller ist mit einer Backup-Stromversorgung (BPS) ausgestattet. Die BPS-Akkus werden geladen, sobald das Gerät an die Stromversorgung angeschlossen wurde. Ein vollständiges Aufladen dauert bis zu acht Stunden. -
Seite 13: Controller An Die Stromversorgung Anschließen
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät Abbildung 5: Controller an die Stromversorgung anschließen oder davon trennen Controller an die Stromversorgung anschließen Wenn Sie einen Controller von der Stromversorgung trennen oder einen ausgefallenen Controller ersetzen, müssen Sie ihn möglicherweise manuell wieder einschalten. Verwenden Sie ein dünnes, schmales Werkzeug, z. -
Seite 14: Technische Daten
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät Technische Daten Tabelle 6 listet die technischen Daten für das NAS-Gerät auf. Tabelle 6: FS7610 Technische Daten zum NAS-Gerät Kategorie Leistung Wechselstromversorgung (je Netzteil) Leistung Ausgangsleistung 717 W 2446 BTU/h Hinweis: Die Wärmeabgabe wird anhand der Nennleistung des Netzteils berechnet. - Seite 15 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät Kategorie Leistung 1,88 G mit dem folgenden PSD-Profil (alle 6 Seiten für 15 Minuten pro Seite getestet) Frequenz (Hz) G2/Hz Maximale 0,13 Erschütterung 0,13 des Speichers 0,004 0,004 0,0018 0,0018 Maximale 31G HaPfundinusstöße +/-5 % mit einer Impulsdauer von 2,6 ms +/-10 % in Stoßeinwirkung im...
- Seite 16 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 1 Basisinformationen zum Gerät...
-
Seite 17: Komponenten Austauschen
2 Komponenten austauschen In diesem Kapitel wird beschrieben, wie Sie Gerätekomponenten oder das gesamte Gerät austauschen. Sicherheitsempfehlungen Beachten Sie die folgenden Sicherheitshinweise: • Lesen und befolgen Sie vor der Installation der EqualLogic FS7610-Hardware die im Lieferumfang Ihres Systems enthaltenen Sicherheitshinweise. •... -
Seite 18: Controller Austauschen
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell autorisierte Wartungsversuche sind nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise. -
Seite 19: Controller Installieren
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 2 Komponenten austauschen Abbildung 7: Controller entfernen 6. Ziehen Sie den Griff nach unten und heraus. Siehe Erklärungen 2, 3 und 4 in Abbildung 7. Stützen Sie den Controller mit zwei Händen, und setzen Sie ihn auf eine antistatische Oberfläche. -
Seite 20: Austauschen Von Sfp+ Transceivern
„Funktionsmerkmale auf der Geräterückseite“ auf Seite Nachdem der Controller hochgefahren ist, binden Sie den Controller über die Benutzeroberfläche oder die Befehlszeilenschnittstelle von Group Manager wieder an. Für weitere Informationen, siehe Dell EqualLogic Group Manager Administrator's Manual. Austauschen von SFP+ Transceivern Hinweis: Diese Abschnitt bezieht sich nur auf das Modell 7610 SFP+ und nicht auf das Modell 10GBASE-T. -
Seite 21: Installieren Eines Sfp+ Tranceivers
Hinweis: Obwohl das Gerät auch mit nur einem funktionierenden Netzteil weiterhin betriebsbereit ist, empfiehlt Dell, ein ausgefallenes Netzteil so schnell wie möglich auszutauschen. Das zweite Netzteil sorgt für den Fall eines Stromversorgungsfehlers für einen unterbrechungsfreien Betrieb und eine hohe Verfügbarkeit. -
Seite 22: Netzteil Installieren
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 2 Komponenten austauschen Abbildung 10: Netzteil entfernen Netzteil installieren 1. Schieben Sie das neue Netzteil in das Gerät, bis die Freigabevorrichtung hörbar einrastet. Siehe Abbildung 2. Verbinden Sie das Stromkabel mit dem Netzteil, und verbinden Sie das andere Ende mit der Stromquelle. -
Seite 23: Blende Entfernen
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 2 Komponenten austauschen Blende entfernen Wenn Sie auf Lüfter zugreifen oder die Blende aus irgendeinem anderen Grund entfernen müssen, beachten Sie Abbildung 12, und führen Sie die folgenden Schritte durch: 1. Verwenden Sie den Schlüssel, um die Blende zu öffnen, sollte sie verriegelt sein (Erklärung 1). -
Seite 24: Blende Anbringen
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell autorisierte Wartungsversuche sind nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten... -
Seite 25: Kühlungslüfter Entfernen
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 2 Komponenten austauschen Kühlungslüfter entfernen 1. Entfernen Sie gegebenenfalls die Frontverkleidung. 2. Drücken Sie auf die Freigabevorrichtung für den Zugang zum Kühlungslüfter (Abbildung 14, Erklärung 1), um den Zugang zum Kühlungslüfter (Erklärung 2) zu öffnen. Warnung: Wenn Sie die NAS-Geräteabdeckung öffnen oder entfernen, während das NAS-Gerät einschaltet ist, setzen Sie sich dem Risiko eines elektrisches Schocks aus. -
Seite 26: Lüfter Installieren
Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 2 Komponenten austauschen Abbildung 15: Kühlungslüfter entfernen Lüfter installieren 1. Richten Sie den Anschluss auf der Platine des Kühlungslüfters am Anschluss auf der Systemplatine aus. 2. Schieben Sie den Kühlungslüfter (Abbildung 16 Erklärung 2) in die sichernden Steckplätze, bis die Halterungen (Erklärung 1) einrasten. -
Seite 27: Gerät Austauschen
Bevor Sie das gesamte NAS-Gerät austauschen, setzen Sie sich zunächst mit dem technischen Support von Dell in Verbindung, um die Situation zu bewerten. Häufig können die Probleme durch das Austauschen der Netzteileinheiten oder der Kontrollmodule gelöst werden. - Seite 28 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 2 Komponenten austauschen...
-
Seite 29: Weitere Maßnahmen
Manager wird die Verwendung der Group Manager graphical user interface (GUI) (Group Manager- Benutzeroberfläche (GUI)) zur Verwaltung eines NAS-Clusters beschrieben. Im Dell EqualLogic Group Manager Administrator's Manual und in der Group Manager command line interface (CLI) (Befehlszeilenschnittstelle (CLI) des Group Managers) wird der Einsatz der CLI zum Verwalten eines NAS-Clusters beschrieben. - Seite 30 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch 3 Weitere Maßnahmen...
-
Seite 31: Anhang A: Nom-Informationen (Nur Mexiko)
Dokument beschriebene Gerät und entsprechen den mexikanischen Normen (NOM): Tabelle 7: NOM-Informationen für Mexiko Norma Oficial Mexicana Dell México S.A. de C.V. Paseo de la Reforma 2620 – 11° Piso Importeur Col. Lomas Altas 11950 México, D.F. - Seite 32 Dell EqualLogic FS7610 Hardware-Benutzerhandbuch Anhang A: NOM-Informationen (nur Mexiko)
-
Seite 33: Glossar
Speicherpoolplatz auf einer PS Series-Gruppe, Grundlegende Terminologie für ein NAS-Cluster, der einem NAS-Cluster zugewiesen wurde, mit dem Sie Ihre einheitliche Speicherverwaltung um interne Daten und Benutzerdaten, die mit Dell implementieren, verwalten und pflegen können. FluidFS konfiguriert wurden, zu speichern. Dell FluidFS... - Seite 34 Glossary...
-
Seite 35: Stichwortverzeichnis
