EX-1178

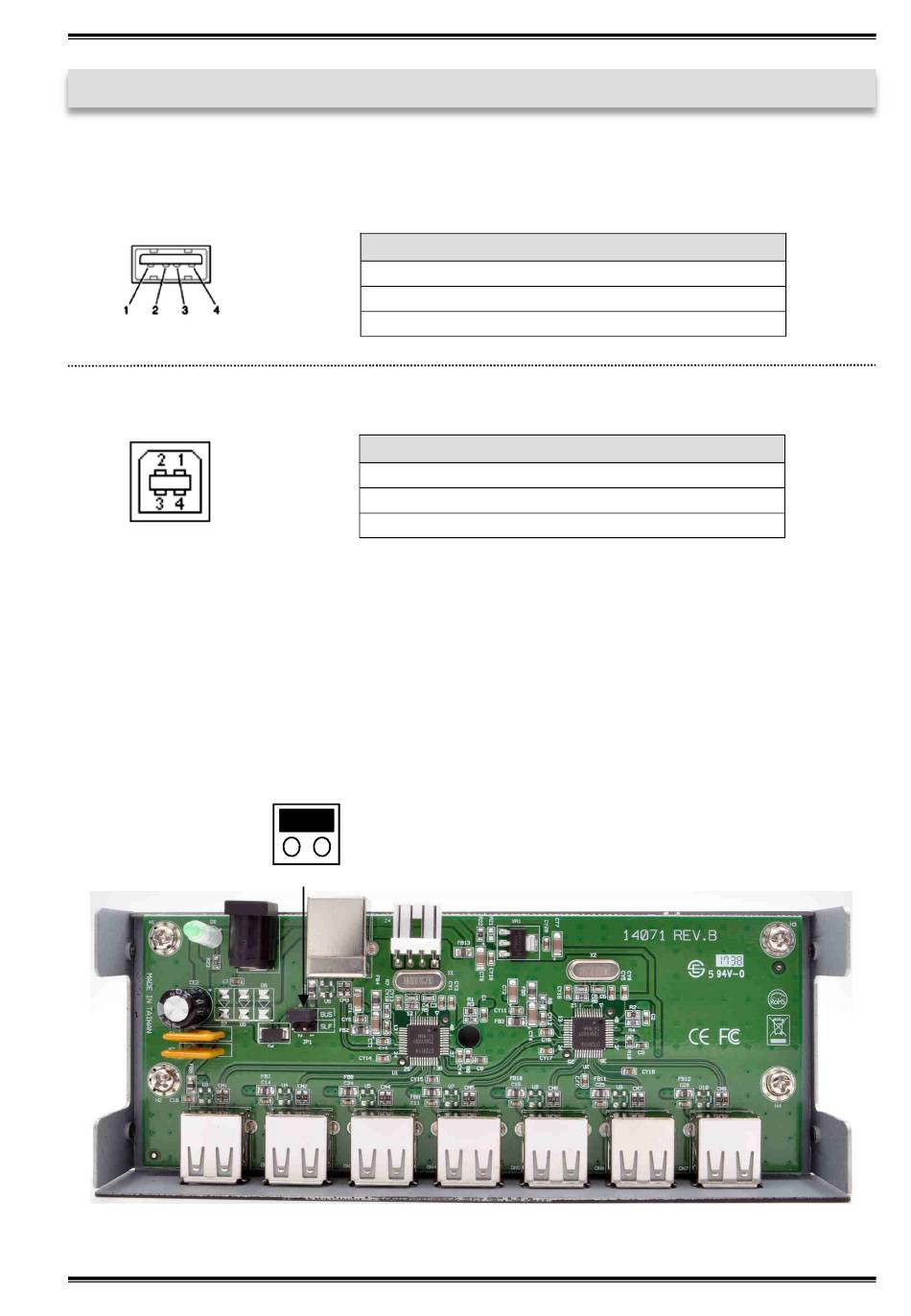

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 2.0 A-Buchse:
USB 2.0 B-Buchse:
3.3 Jumper Einstellungen
Die EX-1178 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit die EX-1178 auf der Datenleitung zum PC sprich die USB B-Buchse
stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben
auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von BUS (Bus-Power) auf
SLF (Self-Power) setzen. Siehe nachfolgende Abbildung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 A-Buchse
Pin
1
2
USB 2.0 B-Buchse
Pin
1
2
BUS
SLF
JP1
Signal
Pin
VCC
3
DATA-
4
Signal
Pin
VCC
3
DATA-
4
5
Deutsch
Signal
DATA+
GND
Signal
DATA+
GND
