Anschlüsse

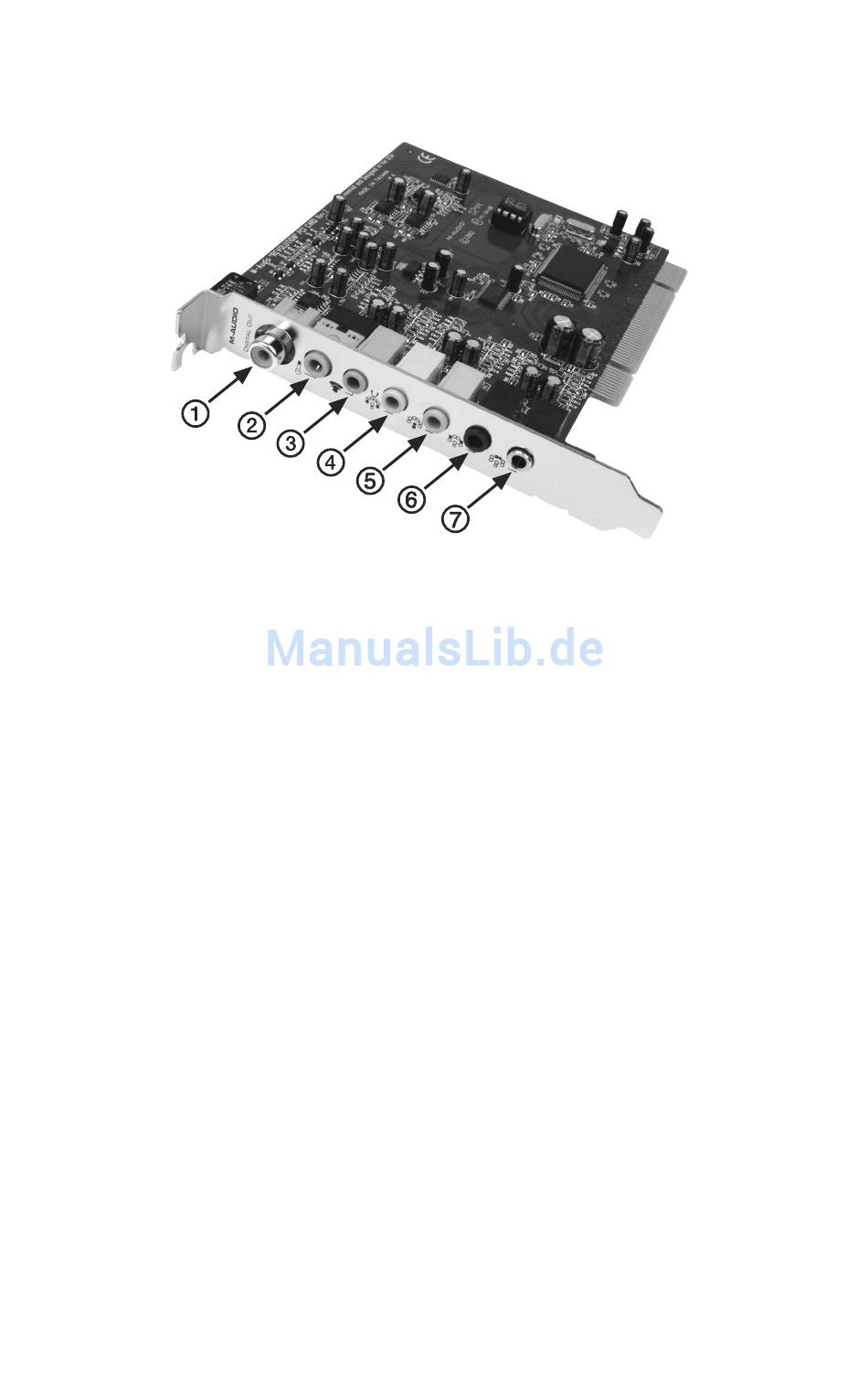

Auf der Rückseite von Revolution finden Sie folgende Anschlüsse:
1. Digital Out - Über den koaxialen S/PDIF-Ausgang können Sie digitale
Aufnahmegeräte, Mixer oder Surround-Receiver anschließen.Verwenden
Sie hierzu ein Cinch-Kabel (im Einzelhandel erhältlich). Das Kabel muss
für 50-75 Ohm ausgelegt sein.
2. Mic In (pink) - An diesen Buchse können Sie für Aufnahme-,Videophon-
oder Stimmerkennungssoftware ein Mikrophon anschließen. Es handelt
sich um eine TRS 3-Leiterbuchse für Kondensatormikrophone (2 Leiter)
und Elektret-Mikrophone (3 Leiter).
3. Line In (blau): Der Stereo-Line-Eingang kann für die direkte
Übertragung von Audiosignalen an die Audiosoftware genutzt werden.
4. Front L/R, Phones (grün): Schließen Sie hier den rechten und linken
Aktivboxen an und stellen Sie die Boxen rechts bzw. links neben dem
Computermonitor auf. Wenn Sie nur über zwei Stereo-Lautsprecher
verfügen, verwenden Sie diese Buchse. Die Buchse dient ebenso als
Anschluss für Ihre Stereo-Kopfhörer.
5. Center/Subwoofer (orange): Schließen Sie hier den Center-
Lautsprecher und den Subwoofer an. Stellen Sie den Center-
Lautsprecher direkt über bzw. direkt unter dem Computermonitor auf.
Den Subwoofer können Sie an jedem beliebigen anderen Ort
positionieren.
6. Surround L/R (schwarz): Diese Buchsen sind für den Anschluss des
linken und rechten Surround-Lautsprechers vorgesehen. Die Surround-
Boxen sollten Sie direkt links und rechts gegenüber vom Monitor
aufstellen, sodass sie sich hinter Ihrem Kopf befinden.
