Anschlüsse PCI Karte
Die PCI Karte bietet Ihnen 2 Anschlussmöglichkeiten für die beiden
Kabelpeitschen, eine Kabelpeitsche für die Analoganschlüsse und eine
Kabelpeitsche für MIDI- und digitale Geräte wie z.B. DAT Recorder, CD Player,
SAT Reciever usw. sowie die WordClock Anschlüsse zur Synchronisation.

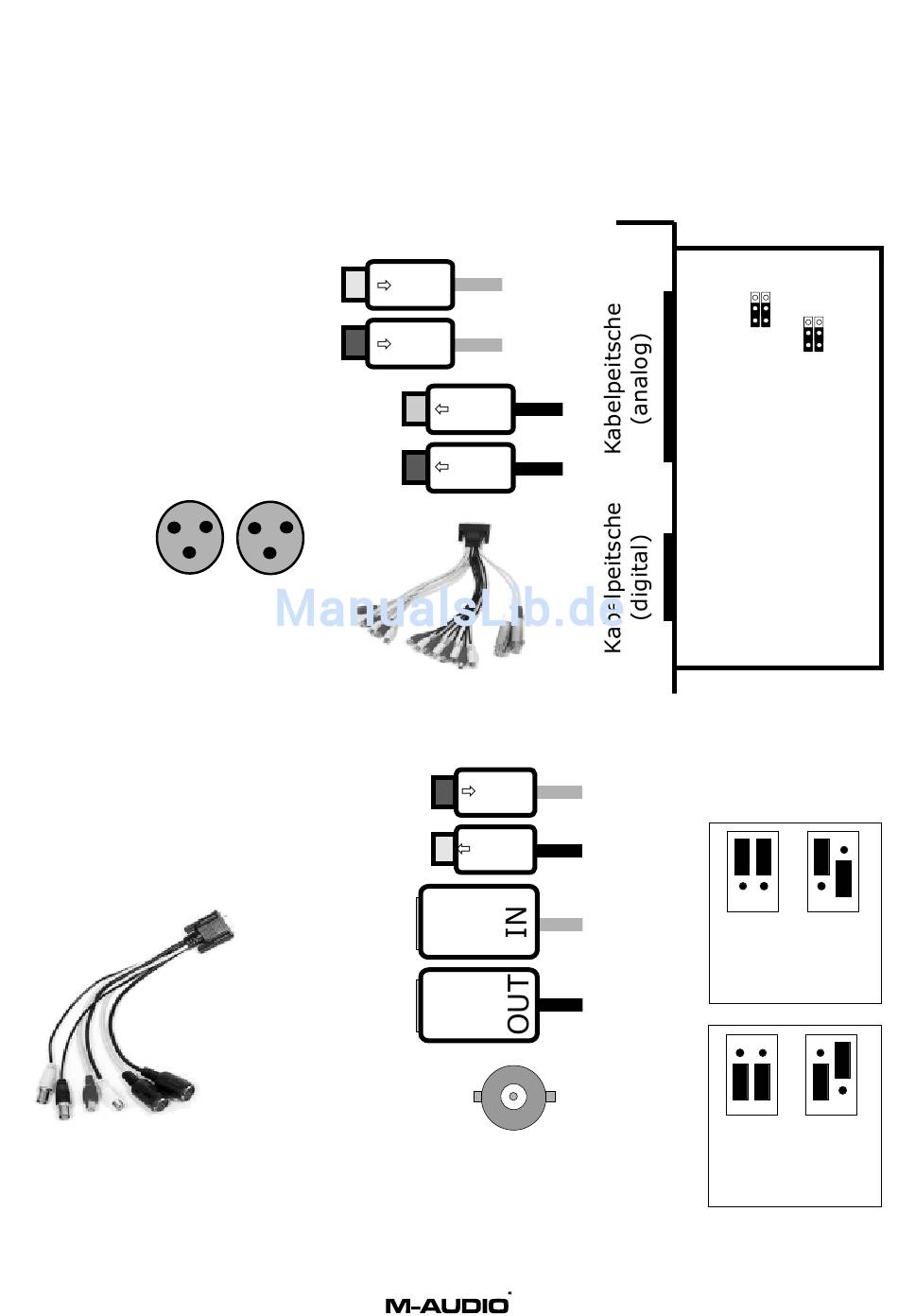

Anschlüsse der Kabelpeitschen

Kabelpeitsche (analog):

Die Eingänge erkennen Sie am
grauen Kabel, Ausgänge sind
schwarz.
Ungerade Kanäle erkennen Sie
am weissen Cinchstecker,
gerade sind rot.
Die Eingangskanäle 1 und 2
liegen als symmetrische XLR
Buchsen vor:

Kabelpeitsche (digital):

Digital Eingang, koax
Digital Ausgang, koax
to
*)Verwenden Sie die A-Einstellung wenn Ihr Signal übersteuert sein sollte ("hot").
6
In x
In x
MIDI Eingang
MIDI Ausgang
WordClock
Anschlüsse In/Out
www.m-audio.de
Out x
Out x
In
Out
XLR1
XLR2
Eingangs-
empfindlichkeit der
XLR-Eingänge
(siehe unten)
Jumper
Einstellung*)
1 1A
Mic Level Mic Level
+30dB bedämpft
um 11dB
2 2A
Line Level Line Level
bedämpft
+14dBu
um 11dB
(+4dB Mode)
