7. Surround Center L/R (silber):An diese Buchsen werden der linke und
rechte Surround-Center-Lautsprecher angeschlossen. Stellen Sie die
Surround-Lautsprecher so auf, dass sie sich direkt hinter Ihrem Kopf , d.h.
gegenüber vom Computermonitor, befinden.
Lautsprecheranschlüsse
Auf der Rückseite von Ihrer Revolution befinden sich 4 Stereo-Buchsen für
den Anschluss Ihrer Aktivboxen bzw. Surround-Sound-Receiver. Die
Buchsen sind für Miniklinken ausgelegt. Zur Vereinfachung der Installation
sowie aus Platzgründen sind die Buchsen für den Anschluss von jeweils
zwei Boxen ausgelegt. So dient beispielsweise die Center/Subwoofer-
Buchse für den Anschluss des Center-Lautsprechers und des Subwoofers.
Die meisten Multimedia-Lautsprecherboxen weisen entsprechende
Miniklinken-Eingänge auf. Sollten Ihre Lautsprecher mit Cinch-Buchsen
ausgestattet sein, raten wir Ihnen, ein entsprechendes Verbindungskabel zu
verwenden (siehe Abbildung unten), welches Sie in jedem Elektronik-
Fachgeschäft erwerben können.
In der Regel entspricht die weiße Cinch-Kupplung des Verbindungskabels
dem erstgenannten und die rote Kupplung dem zweitgenannten Kanal. Die
weiße Buchse des Front L/R-Anschlusses beispielsweise entspricht also dem
linken Front-Lautsprecher, während die rote Buchse für den rechten Front-
Lautsprecher vorgesehen ist.
Bitte beachten Sie, dass an den Ausgängen des Geräts Line-Signale
ausgegeben werden.Wenn Sie also Aktivboxen einsetzen, können Sie diese
direkt an die Ausgänge von Revolution anschließen. Sollten Sie hingegen mit
passiven Monitoren arbeiten, müssen Sie die Ausgangssignale von
Revolution über einen Verstärker oder einen Surround-Receiver routen.
Orientieren Sie sich bei der Aufstellung der Boxen am unten abgebildeten
Schema. Schließen Sie:
• den rechten und linken Front-Lautsprecher an die Front L/R-
Buchse,
• den Center-Lautsprecher und den Subwoofer (LFE)
an die Center/Subwoofer-Buchse,
• den rechten und linken Surround-Lautsprecher an die Surround L/R-
Buchse sowie
• die beiden Surround Center-Lautsprecher an die Surround Center
L/R-Buchse.

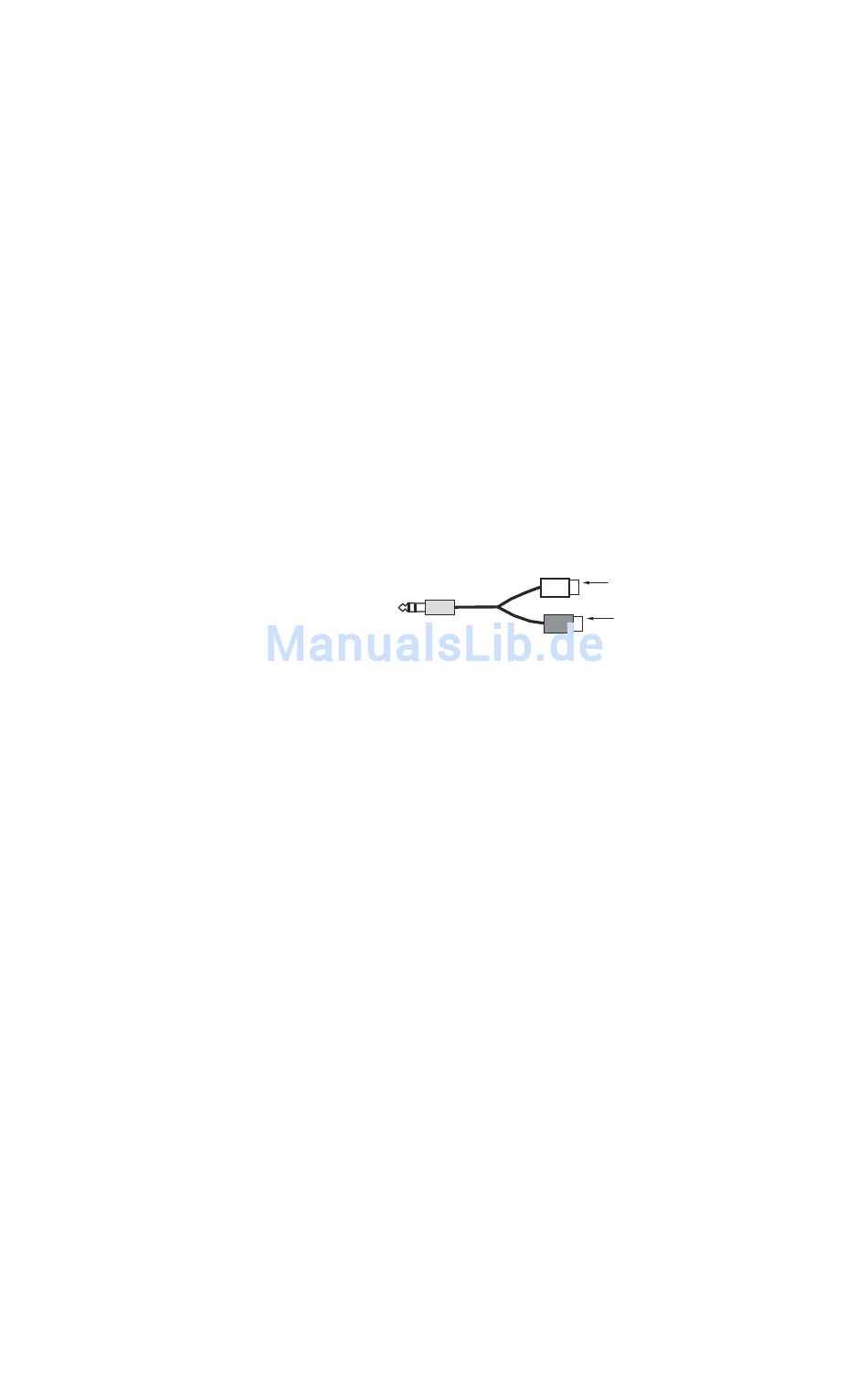

Stereo-Miniklinke
(2) Cinch-Kupplungen
13
Weiß = Links
Rot = Rechts
