• Die Sattel-Anschlussleitung und die Spiralleitung miteinander verbinden.
• Die Sattel-Anschlussleitung und Spiralleitung mit der VACUBOX XL und
wie in Abb. 3 und Abb. 5 mit dem Anschluss am Sattel verbinden.
Für die Verarbeitung des FRIALEN XL Stutzensattels SA-XL wird das
ƒ
Leitungsstück mit Kupplung NW 7,2 mit dem Presskolben verbunden
(Abb. 4 und Abb. 5).
Für die Verarbeitung des FRIALEN XL Reparatursattels RS-XL wird das
ƒ
Leitungsstück mit Kupplung NW 7,2 nicht verbunden. Die Kupplung
ist im ungesteckten Zustand geschlossen.

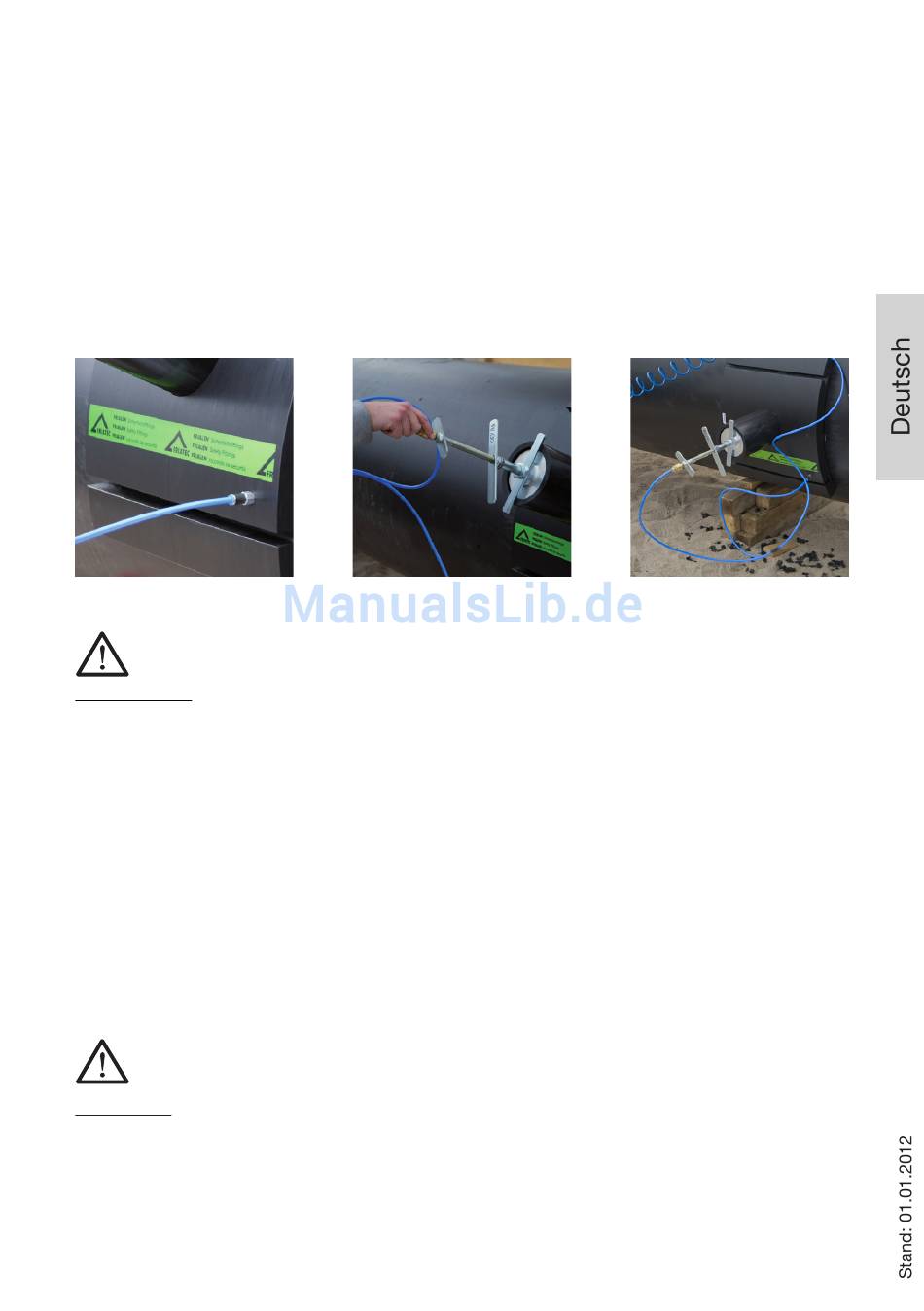

Abb. 3
ACHTUNG!
Die VACUBOX XL sollte ausschließlich mit dem Originalschlauch an die
Druckluftquelle angeschlossen werden. Werden andere Komponenten
eingesetzt, kann dies ggf. zu erhöhtem Druckverlust und damit Minimier-
ung der Vakuumleistung führen.
• VACUBOX XL und Druckluftkompressor über die Kompressor-
Anschlussleitung miteinander verbinden.
• Prüfen Sie den korrekten und dichten Sitz aller Verbindungsstellen im
System.
• Die VACUBOX XL auf einer trockenen und sauberen Unterlage mit der
Beschriftung nach oben ablegen.
GEFAHR!
Stellen Sie sicher, dass der Luftauslass an der VACUBOX XL immer frei
liegt und nicht gegen den Anwender oder gegen Staub oder Schmutz
bläst. Nicht in den Luftauslass schauen, wenn die VACUBOX XL in Betrieb
ist. Austretende Luft kann zu Verletzungen führen. Schutzausrüstung tra-
gen!
Abb. 4 Abb. 5
