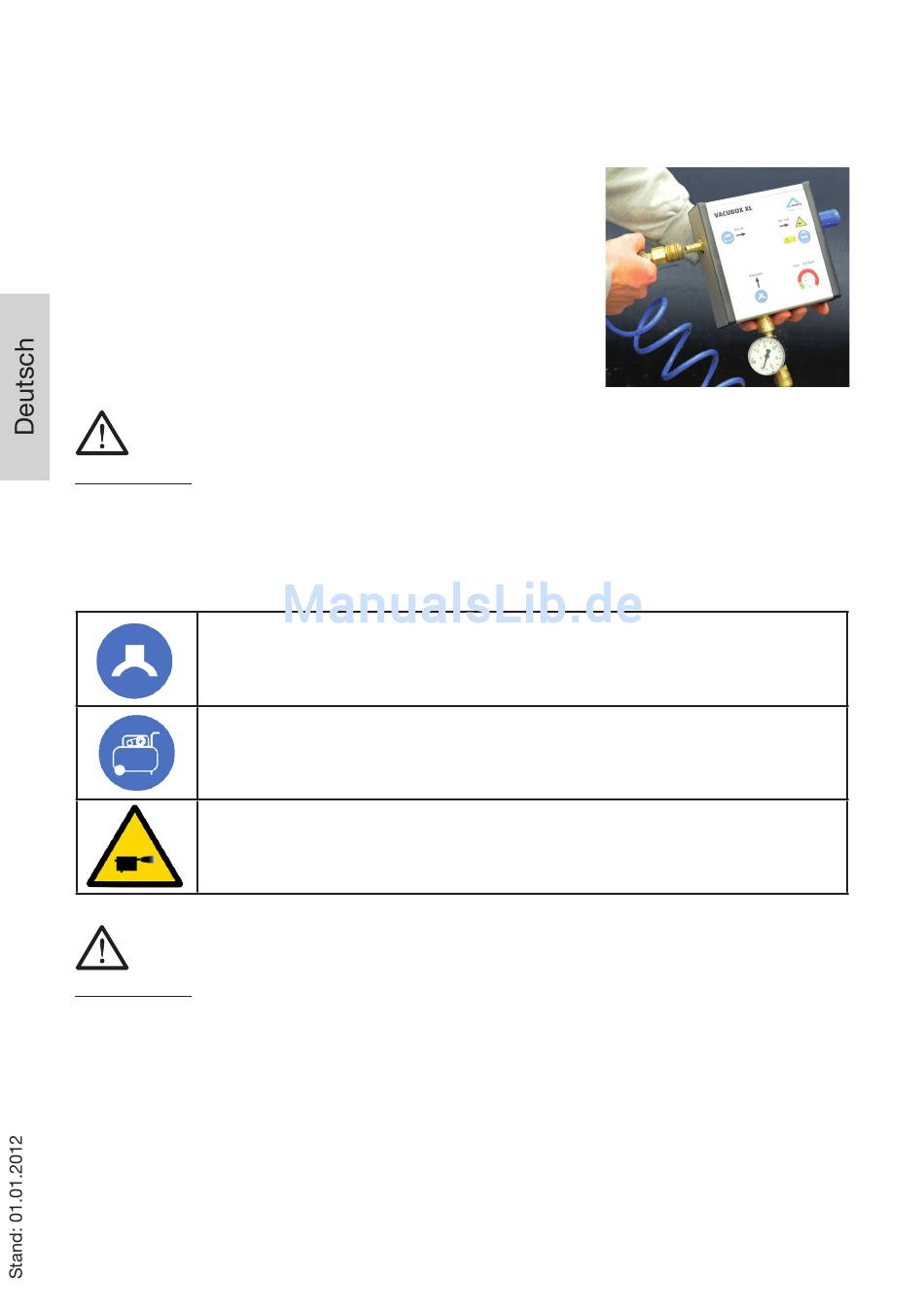

5.2 Montage des Vakuum-Aufspanngeräts
• Montieren Sie das Manometer
bei Verarbeitung eines FRIALEN XL Stutzen-
ƒ
sattels SA-XL entweder an der VACUBOX
XL (Abb. 2) oder alternativ am Presskolben
(in Abhängigkeit der Verarbeitungssituation)
oder
bei Verarbeitung eines FRIALEN XL Repa-
ƒ
ratursattels RS-XL an der VACUBOX XL.
ACHTUNG!
Beachten Sie beim Anschließen der Leitungen die Markierungen auf der
VACUBOX XL.
Folgende Markierungen/ Piktogramme werden auf der VACUBOX XL
verwendet:
Vacuum:
Zum Anschluss des FRIALEN XL Stutzensattels SA-XL oder
FRIALEN XL Reparatursattels RS-XL.
Air in:
Zum Anschluss des Baustellenkompressors.
Air out:
Luftauslass.
ACHTUNG!
Vor dem Anschluss der VACUBOX XL und sämtlicher Leitungen den Kom-
pressor zur Reinigung kurz ausblasen lassen, damit keine Verunreinigun-
gen in die Venturidüse gelangen! Ein Verschmutzen der Venturidüse kann
zu einem Druckverlust führen! Eventuell ist dann der Schalldämpfer der
VACUBOX XL zu reinigen bzw. zu tauschen.
8
Abb. 2
