Montage
5.1
Montage des Presskolbens (nur bei FRIALEN XL Stutzen-
sattel SA-XL)
ACHTUNG!
Nach längerer Lagerung des Presskolbens kann das Fett an den
Gummiringen eventuell hart werden. Für die Montage des Presskolbens
entfernen Sie daher in diesem Fall alte Fettrückstände von den Gummi-
ringen und fetten Sie diese mit handelsüblicher Vaseline DAB10 leicht neu
ein. Beachten Sie die Pflege- und Servicehinweise unter Punkt 9!
GEFAHR!
Der Presskolben ist ausschließlich für die Vakuumanwendung vorge-
sehen! Eine Beaufschlagung mit Überdruck ist aufgrund der Unfallgefahr
ausdrücklich nicht zulässig! Bitte beachten Sie die länderspezifischen
Unfallverhütungsvorschriften!
Stellen Sie den FRIALEN XL Stutzensattel SA-XL mit der Sattelfläche auf
einen sauberen Untergrund, z.B. auf einen Karton und montieren Sie die
Gerätschaften wie im Folgenden beschrieben:
•
Den Presskolben in den Abgang des FRIALEN XL Stutzensattels SA-XL
einschieben, bis die Anschlagplatte an der Stutzenstirnkante anliegt.
•
Flügelmutter fest anziehen, so dass sich
die Gummiringe an der Abgangsinnenwand
verpressen (Abb. 1).

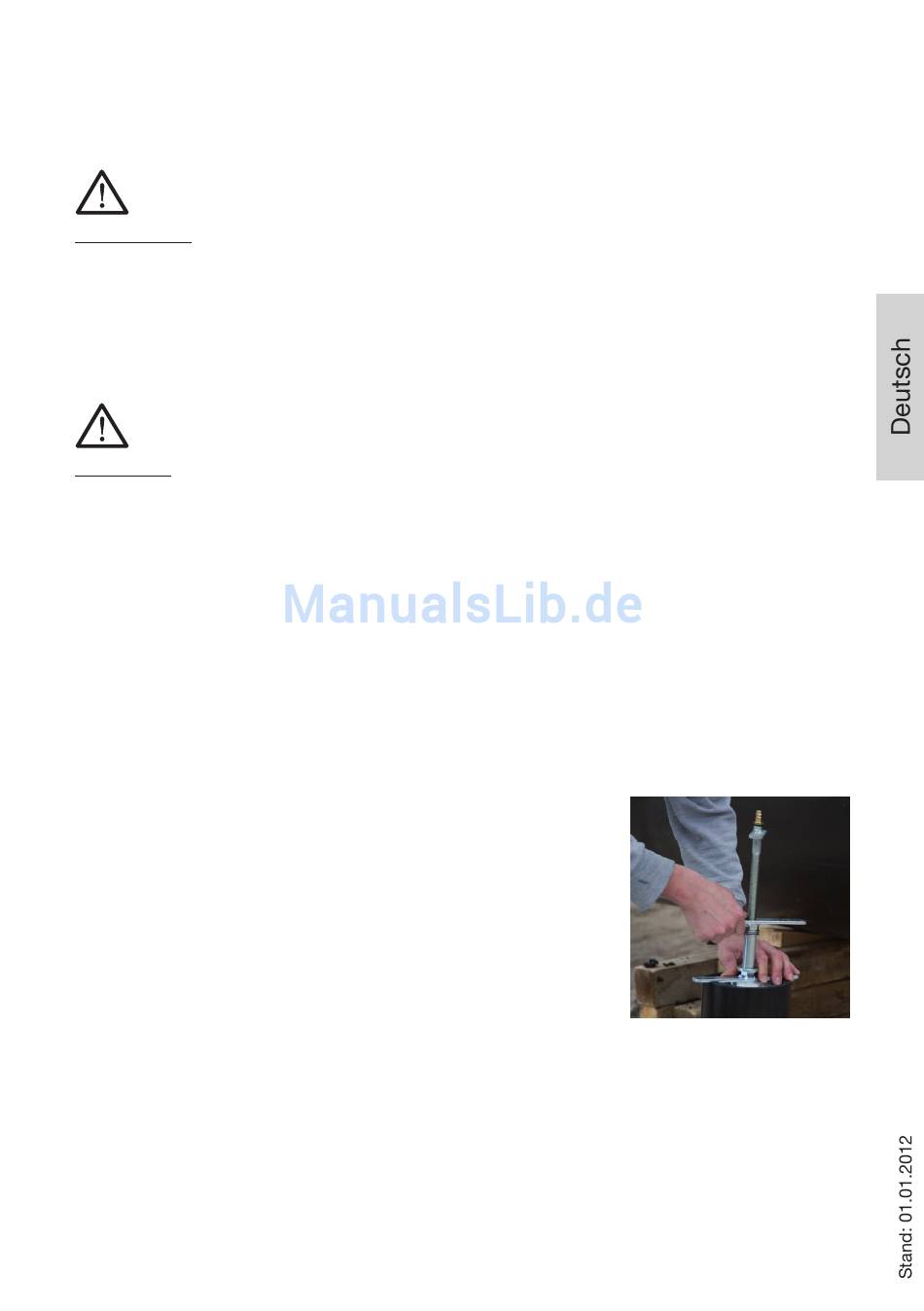

Abb. 1
7
