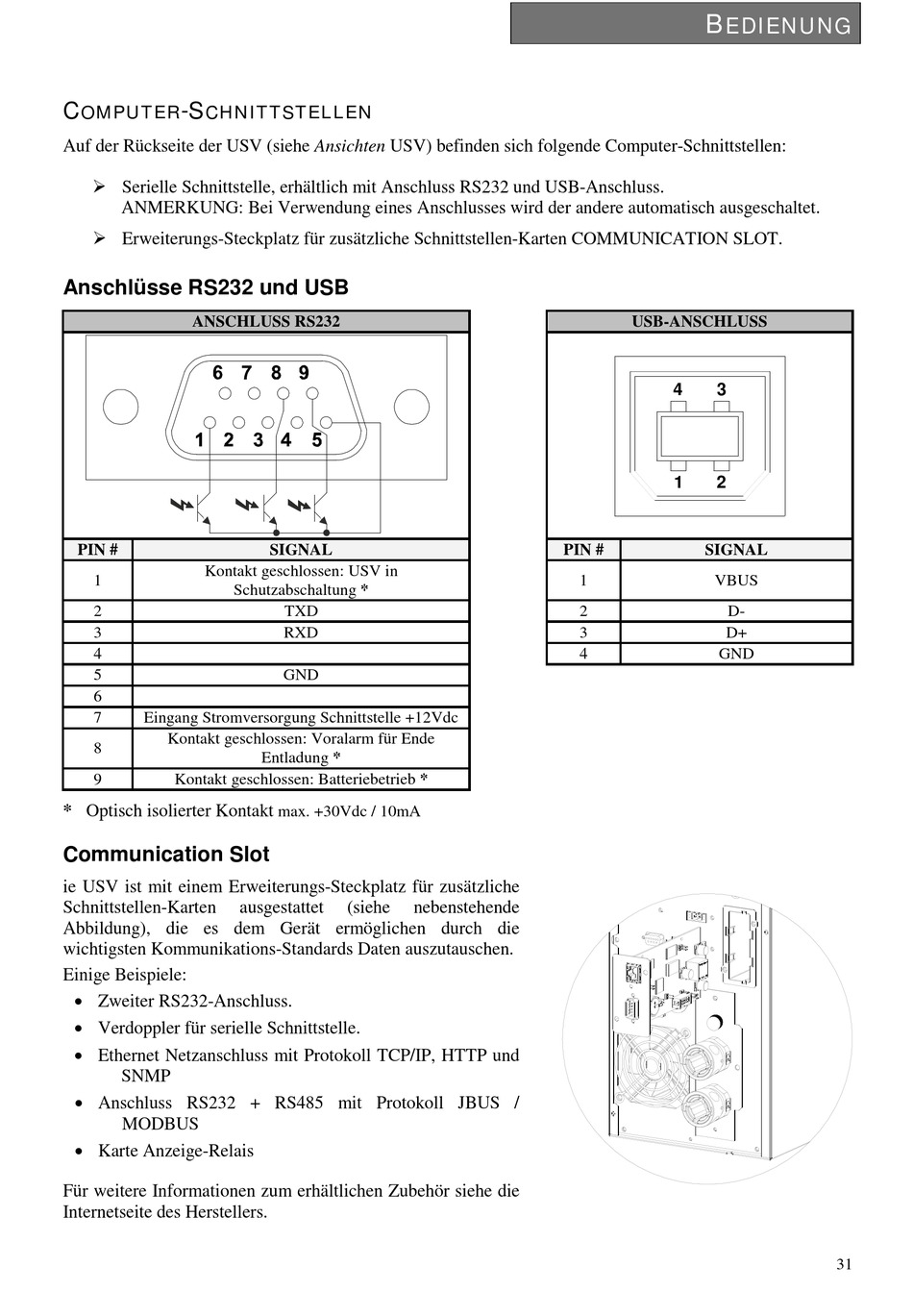

Auf der Rückseite der USV (siehe Ansichten USV) befinden sich folgende Computer-Schnittstellen:
 Serielle Schnittstelle, erhältlich mit Anschluss RS232 und USB-Anschluss.
ANMERKUNG: Bei Verwendung eines Anschlusses wird der andere automatisch ausgeschaltet.
 Erweiterungs-Steckplatz für zusätzliche Schnittstellen-Karten COMMUNICATION SLOT.
Anschlüsse RS232 und USB
ANSCHLUSS RS232
PIN #
Kontakt geschlossen: USV in
1
Schutzabschaltung *
2
3
4
5
6
7
Eingang Stromversorgung Schnittstelle +12Vdc
Kontakt geschlossen: Voralarm für Ende
8
9
Kontakt geschlossen: Batteriebetrieb *
* Optisch isolierter Kontakt

Communication Slot

ie USV ist mit einem Erweiterungs-Steckplatz für zusätzliche
Schnittstellen-Karten
Abbildung), die es dem Gerät ermöglichen durch die
wichtigsten Kommunikations-Standards Daten auszutauschen.
Einige Beispiele:
• Zweiter RS232-Anschluss.
• Verdoppler für serielle Schnittstelle.
• Ethernet Netzanschluss mit Protokoll TCP/IP, HTTP und
SNMP
• Anschluss RS232 + RS485 mit Protokoll JBUS /
MODBUS
• Karte Anzeige-Relais
Für weitere Informationen zum erhältlichen Zubehör siehe die
Internetseite des Herstellers.
SIGNAL
TXD
RXD
GND
Entladung *
max. +30Vdc / 10mA
ausgestattet
(siehe
PIN #
1
2
3
4
nebenstehende
B
EDIENUNG
USB-ANSCHLUSS
4
3
1
2
SIGNAL
VBUS
D-
D+
GND
