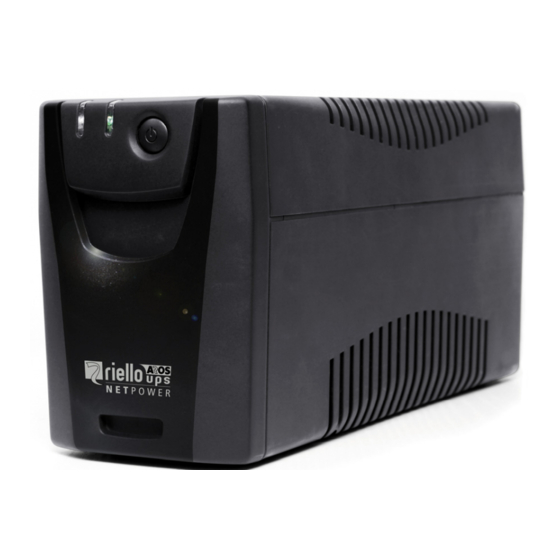

Riello NPW 600S Betriebshandbuch

Verpackungsinhalt
 USV
 2 Speisekabel IEC 10A (nur für IEC version)
 Bedienungsanleitung
 Garantieschein
Wir danken Ihnen, dass sie unser Produkt gewählt haben!
Aufstellung
WICHTIGE SICHERHEITSHINWEISE
Für die Installation und das Aufstellen der USV folgende Anweisungen befolgen:
 Die USV muss auf einer waagerechten Fläche aufgestellt werden.
Nach vorheriger AUFMERKSAMER UND SORGFÄLTIGER LEKTÜRE DER
 Die USV darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
VORLIEGENDEN BEDIENUNGSANLEITUNG kann dieses Gerät durch jede Person installiert 
Sicherstellen, dass die Raumtemperatur zwischen 0°C und 40°C liegt. Für einen optimalen
werden.
Betrieb sollte die maximale Raumtemperatur 25°C betragen.
Diese Bedienungsanleitung enthält detaillierte Anweisungen zur Bedienung und Installation der
 Die Raum-Luftfeuchtigkeit muss unter 90% liegen.
USV.
 Staubige Räume vermeiden.
Für Informationen zur Bedienung, und um mit Ihrem Gerät die besten Leistungen zu erzielen,
 Um eine ausreichende Lüftung sicherzustellen, muss die USV in einem Abstand von
muss diese Bedienungsanleitung sorgfältig in der Nähe der USV aufbewahrt und VOR
mindestens 5 cm von den umliegenden Wänden aufgestellt werden.
ARBEITEN AN DER USV ZU RATE GEZOGEN WERDEN.
 Sicherstellen, dass weder die USV noch andere schwere Gegenstände das Speisekabel
quetschen.
© Vorbehaltlich der Genehmigung durch die Herstellerfirma, ist die Wiedergabe jedweden Teils,
 Das Kabel, mit dem die Lasten an die USV angeschlossen werden, darf nicht länger
auch auszugsweise, der vorliegenden Bedienungsanleitung verboten. Für Verbesserungen behält
als 10 Meter sein.
sich der Hersteller das Recht vor, das beschriebene Produkt jederzeit und ohne Vorankündigung
abzuändern. Lagerung
Ist eine längere Lagerung vorgesehen, muss die USV vollständig aufgeladen werden. Um einen
Achtung:
guten Batterie-Zustand zu erhalten, muss alle 6 Monate ein vollständiger Entlade-/ Ladezyklus
Die folgenden Anleitungen sorgfältig lesen und diese Bedienungsanleitung zum schnellen
vorgenommen werden.
Nachschlagen aufbewahren.
Der Netzanschluss der USV muss an einen Anschluss mit Erdung angeschlossen werden.
FUNKTION
Auch bei ausgeschalteter USV gibt es im Gerät potentiell gefährliche Spannungen. Alle
Reparaturarbeiten dürfen ausschließlich von autorisiertem Personal ausgeführt werden.
Anschluss an das Netz und Laden der Batterien
Auch wenn die USV nicht am Netz angeschlossen ist, können die Ausgänge unter Spannung
Prüfen, dass die der USV vorgeschaltete Anlage gegen Überstrom geschützt ist. Der empfohlene
stehen.
Schutzwert beträgt 10A.
Bei einem Netzausfall (USV-Batteriebetrieb) das Speisekabel nicht trennen, um die Erdung der
 Verbinden Sie das USV über das Versorgungskabel Ihres Computers, das Sie in die
angeschlossenen Abnehmer sicherzustellen.
Eingangsbuchse des IEC-Eingangs stecken, mit dem Stromnetz (5).
Vermeiden, dass Flüssigkeiten bzw. Fremdkörper in die USV gelangen.
 Die USV lädt die Batterien jedes Mal, wenn sie an das Stromnetz angeschlossen wird (auch
Da das Speisekabel als Trennvorrichtung angesehen wird, muss der USV-Anschluss bzw. die
wenn die USV ausgeschaltet ist). Die USV für 6 – 8 Stunden laden, bevor Lasten
Rückseite der USV zugänglich und leicht trennbar sein.
angeschlossen werden.
Bei Gefahr bzw. beim Trennen der USV von den Energiequellen, Stromnetz und Batterien, das
Speisekabel vom Netzstecker oder an der Rückseite der USV trennen und die USV mit dem Anschließen der Lasten
Schalter STAND-BY/ON (1) abschalten.
Nach dem Aufladen des UPS können die verschiedenen Lasten (wie z.B. Computer, Monitor, etc.
Stromschlaggefahr. Auch nachdem das Gerät vom Netz getrennt worden ist, stehen Bauteile in der
...) unter Beachtung der nachstehenden Hinweise an die Ausgangssteckdosen angeschlossen
USV unter Spannung, weil sie an die Batterien angeschlossen sind, und sind daher gefährlich. Vor
werden (Benutzen Sie die mitgelieferten Kabel):
allen Reparatur- und Wartungsarbeiten die Batterien trennen und prüfen, dass keine Spannung
 Backup-Steckdosen (7): Diese Steckdosen sind nur bei eingeschaltetem UPS
anliegt.
spannungsversorgt. Bei Netzausfällen werden die Backup-Steckdosen batteriegespeist.
Die USV erzeugt einen Fehlerstrom. Sicherstellen, dass die Summe der Fehlerströme der USV
Hinweis: Es wird empfohlen, keine Laserdrucker bzw. Laserdruckvorrichtungen an die
und der an ihr angeschlossenen Lasten in Richtung Erde kleiner als der Grenzwert von 3,5mA ist.
Backup-Steckdosen (7) gemeinsam mit anderen Peripheriegeräten des Computers
Ausgewechselte Batterien sind SONDERMÜLL und müssen entsprechend entsorgt werden.
anzuschließen. Derartige Geräte haben im Vergleich zur Ruhestellung normalerweise einen
Batterien nicht ins Feuer werfen.
höheren Energieverbrauch. Bei solchen Konfigurationen kann es zu einer Überlast des UPS
Nicht versuchen die Batterie zu öffnen: Es sind wartungsfreie Batterien. Außerdem ist das
und dementsprechend zum Ausfall aller angeschlossenen Geräte kommen.
Elektrolyt gefährlich für Haut und Augen und kann giftig sein.
Die Batterien können Stromschläge verursachen und haben einen hohen Kurzschlussstrom. Beim
Einschalten/ Ausschalten
Umgang mit Batterien die nachstehenden Vorsichts- und Schutzmaßnahmen treffen: Zum Einschalten der USV und zur Stromversorgung der Lasten den Hauptschalter STAND-
- Keine Uhren, Ringe, Ketten oder andere Metallmaterialien tragen.
BY/ON drücken.
- Nur Werkzeuge mit isoliertem Griff benutzen.
Zum Ausschalten der USV und zum Trennen der Stromversorgung der Lasten erneut den
Die USV entsprechend der in der Bedienungsanleitung vorgesehenen Spezifikationen und
Hauptschalter drücken.
Anleitungen verwenden.
Batteriestart (Kaltstart)
Wird der Hautschalter bei ausgeschalteter USV bei einem Stromausfall gedrückt, wird sie in
UMWELTSCHUTZ
Batteriebetrieb eingeschaltet.
Achtung: Bei einem Batteriestart ist die Ausgangsfrequenz auf 50Hz eingestellt.
Bei der Entwicklung seiner Produkte stellt das Unternehmen umfangreiche Ressourcen zur
Umweltanalyse bereit.
Alle unsere Produkte folgen den Zielen, die in der Umweltverwaltungspolitik in
USB-Anschluss
Übereinstimmung mit den geltenden Vorschriften festgelegt sind.
Die USV kann mit einem USB-Verbindungskabel für die Überwachung und das Runterfahren des
In diesem Produkt sind keine gefährlichen Substanzen wie CFC, HCFC oder Asbest enthalten. Betriebssystems an einen Computer angeschlossen werden. Die entsprechende Steuersoftware
und die zugehörige Bedienungsanleitung stehen auf der Internetseite www.riello-ups.com zum
Bei der Wahl der Verpackung wurde vornehmlich ein recyclebares Material gewählt.
Download zur Verfügung.
Für eine richtige Entsorgung, sind Sie gebeten, die Materialart der Verpackung an Hand der
untenstehenden Tabelle zu ermitteln und auszusortieren. Entsorgen Sie jedes Material gemäß den
geltenden Vorschriften des Landes, in dem das Produkt genutzt wird.
Serielle Schnittstelle RS232 (nur für die Ausführungen 1000VA, 1500VA und 2000VA)
Die serielle Schnittstelle RS232 ermöglicht über ein serielles pin-to-pin Kabel mit einer
Beschreibung MATERIAL
Maximallänge von 3 Metern die Verbindung des USVs an einen PC (Schnittstelle COM), um die
Schachtel Karton
gleichen Überwachungsfunktionen und den shutdown des Ports USB vorzunehmen.
Eckenschutz Geschäumtes Polysterol
Schützhüllen und Zubehörhüllen Polyethylen
Entsorgung des Produktes
Das USV enthält in seinem Innern Platinen und Batterien, die als Giftmüll und gefährlich
eingestuft werden. Am Gebrauchsende des Produktes ist es nach den örtlichen Rechtsvorgaben zu
behandeln.
Die sachgerechte Entsorgung trägt zur Achtung der Umweltwelt und zur Gesundheit der
Menschen bei.
BESCHREIBUNG DER USV
Ansichten der Vorder- und Rückseite
1. Hauptschalter STAND-BY/ON
2. LED GRÜN: USV eingeschaltet mit Netzbetrieb
3. LED ROT: Unterschiedliche Anzeigen (siehe Tabelle "Alarme und Anzeigen")
4. Eingangsstecker Datenbus IEC
5. Eingangs-Sicherung
6. IEC Backup-Steckdosen
7. USB-Anschluss
8. Serielle Schnittstelle RS232 (nur für Größenordnungen 1000VA, 1500VA und 2000VA)
INSTALLATION
Öffnen der Verpackung und Kontrolle des Inhalts
Die USV aus der Verpackung nehmen und auf sichtbare Transportschäden überprüfen. Werden
Schäden festgestellt, die USV wieder einpacken und bei der Verkaufsstelle zurückgeben.
ALARME UND ANZEIGEN
Schalter- Funktion Led
Beschreibung Position Andere Anzeigen
Grün led Rot led
(1)
Stand-by STAND-BY Blinkt
Dauernd
Netzbetrieb ON
eingeschaltet
Akustisches Signal langsam
Batteriebetrieb ON Blinkt
aussetzend
Voralarm Aussetzendes akustisches
ON Blinkt
Entladungsende Signal
Aussetzendes akustisches
Überlast ON Blinkt
Signal
Aussetzend akustisches
Dauernd Dauernd
Batterie defekt ON Signal
eingeschaltet eingeschaltet
(10 Sekunden)
Alarm oder
Schutzabschaltung Dauernd Anhaltendes akustisches
ON
(nicht durch eingeschaltet Signal
Überlast)
FEHLERSUCHE UND BEHEBUNG
MÖGLICHE
PROBLEM VERFAHREN
URSACHE
Die USV ist Prüfen, ob der Schalter STAND-BY/ON auf Position
ausgeschaltet ON gestellt ist.
Alle unwichtigen Geräte von der USV trennen.
Die Sicherung (6) rücksetzen. Dazu die Taste solange
Die USV schaltet sich
Der Sicherung am USV- drücken, bis sie einrastet. Die USV einschalten und
nicht ein
Eingang ist ausgelöst die Geräte nach und nach einzeln wieder anschließen
worden. Wird die Sicherung erneut ausgelöst, ist
wahrscheinlich eines der angeschlossenen Geräte die
Ursache für die Überlast.
Der Sicherung am USV- Alle unwichtigen Geräte von der USV trennen. Die
Eingang ist ausgelöst Sicherung (6) rücksetzen. Dazu die Taste solange
Die USV arbeitet in worden. drücken, bis sie einrastet.
Batteriebetrieb, obwohl Die Steckdose, an die
das Stromnetz zur die USV angeschlossen Die USV an eine andere Steckdose anschließen oder
Verfügung steht. ist, liefert keine das Stromnetz von einem Fachelektriker überprüfen
Stromversorgung zum lassen.
Gerät.
Abwarten, dass sich die Batterie entlädt. Die Batterie
Die USV-Batterie ist
wird jedes Mal geladen, wenn die USV an eine
nicht ausreichend
Steckdose angeschlossen wird. Allgemein werden 8
Bei einer Störung am geladen, da sie nach
Stunden für ein vollständiges Aufladen der Batterie
Stromnetz arbeitet die einem Netzausfall nicht
benötigt. Die Betriebsdauer der USV ist
USV nicht solange wie ausreichend Zeit hatte
eingeschränkt, solange die Batterie nicht vollständig
sich aufzuladen.
vorgesehen.
geladen ist.
Die Batterie muss Batterien zu ersetzen. Bitte Kundendienst kontakt
gewechselt werden. nehmen.
Trennen Sie die nicht wichtigen Geräte von den
Backup-Buchsen ab, wie beispielsweise Drucker, und
Das rote LED (4) blinkt. Das USV ist überladen.
verbinden Sie sie an eine getrennte
Stromversorgungssteckdose.
Die Geräte von der USV trennen. Die USV
Das rote LED (4) bleibt
ausschalten und die Stromversorgung trennen. Die
konstant rot und es Die USV hat eine
Stromversorgung wieder herstellen und die USV
ertönt das Störung erfasst.
wieder einschalten. Tritt die Anzeige erneut auf,
Akustiksignal.
wenden Sie sich bitte an Ihren Kundendienst.
Die Anzeige
Batteriestörung schaltet Batterie defekt. Die Batterie wechseln.
sich ein.
Überprüfen Sie, dass das USB- oder das serielle
Die Software sendet ein Kabel (für Modelle mit serieller Schnittstelle) mit
Kommunikationssignal, dem USV und mit dem PC verbunden ist und dass in
Die USV kommuniziert
das nicht ankommt. der Software zur Verbindungsherstellung der richtige
nicht mit dem PC.
Port eingestellt ist.
Die Software ist nicht Die für das Betriebssystem Ihres Computers
installiert. spezifische Software installieren.
TECHNISCHE DATEN
MODELL 600VA 800VA 1000VA 1500VA 2000VA
230Vac
Spannung
EINGANG
Frequenz 50 oder 60Hz +/-5% (mit Selbsterlernung)
Spannung (bei
230Vac +/-10% (Pseudo-sinusförmige Welle)
Batteriebetrieb)
Frequenz (bei
50 oder 60Hz +/-1Hz (mit Selbsterlernung)
Batteriebetrieb)
AUSGANG
Auslösezeit Typisch 2 – 6 mSek
Nennleistung VA 600 800 1000 1500 2000
Nennleistung W 360 480 600 900 1200
Bei Netzbetrieb: Sicherung am Eingang gegen Überlast.
Bei Netzbetrieb: Automatisches Abschalten nach 5 Minuten
mit Last von >110%. Sofortiges Abschalten bei Last von
SCHUTZ UND Schutz gegen Überlast
>120% oder Kurzschluss.
FILTER und Kurzschluss
Bei Batteriebetrieb: Automatisches Abschalten nach 5
Sekunden bei Überlast von >110%. Sofortiges Abschalten bei
Überlast von >120% oder Kurzschluss.
Typ Wartungsfreie Bleibatterie
BATTERIE Typische Ladedauer 6-8 Std.
Sicherungen Schutz gegen Tiefenentladung und Anzeige Batteriewechsel.
UMGEBUNGSBEDIN Max. Höhe 1000m, 0-90% Feuchtigkeit ohne
Arbeitsbedingungen
Kondenswasser, 0-40°C
GUNGEN
Geräuschentwicklung <40dB (im Abstand von 1 m von der Quelle)
VERSCHIEDENES
Erd-Verluststrom <1mA
