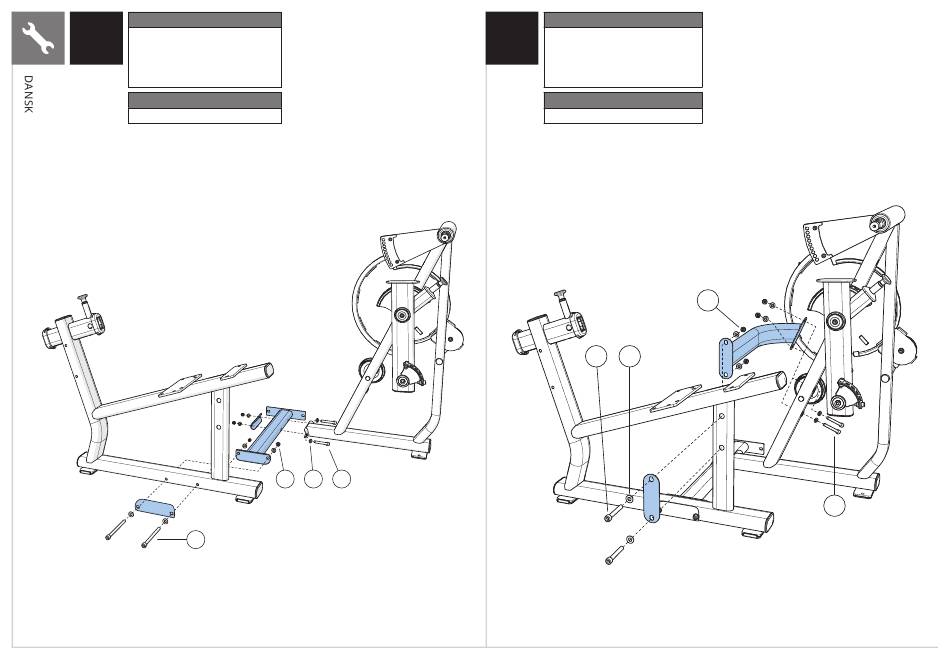

Trin 1 Skruer og bolde
1
Beskrivelse
A Bolt (M10 x 105L)
B Buespændeskive (Φ10,2)
C Møtrik (M10)
D Bolt (M10 x 125L)
Drejningsmomentets værdi
77 Nm/57 ft-lb
D
42
Spænd ikke rammeforbindelserne helt,
før samlingen er fuldført. Vibra-Tite 135
Antal
Red Gel eller lignende skal anvendes
2 på alle fastgørelseselementer, som ikke
8
er samlet med Nylock-møtrikker.
4
2
C B A
Trin 2 Skruer og bolde
2
Beskrivelse Antal
E Bolt (M10 x 65L)
F Flad spændeskive (Φ10,2)
C Møtrik (M10)
G Bolt (M10 x 75L)
Drejningsmomentets værdi
77 Nm/57 ft-lb
E F
2
8
2
4
C
G
