Loch-Version (Mit Sicherungsscheiben) - Shimano SG-S705 Händlerbetriebsanleitung

MONTAGE

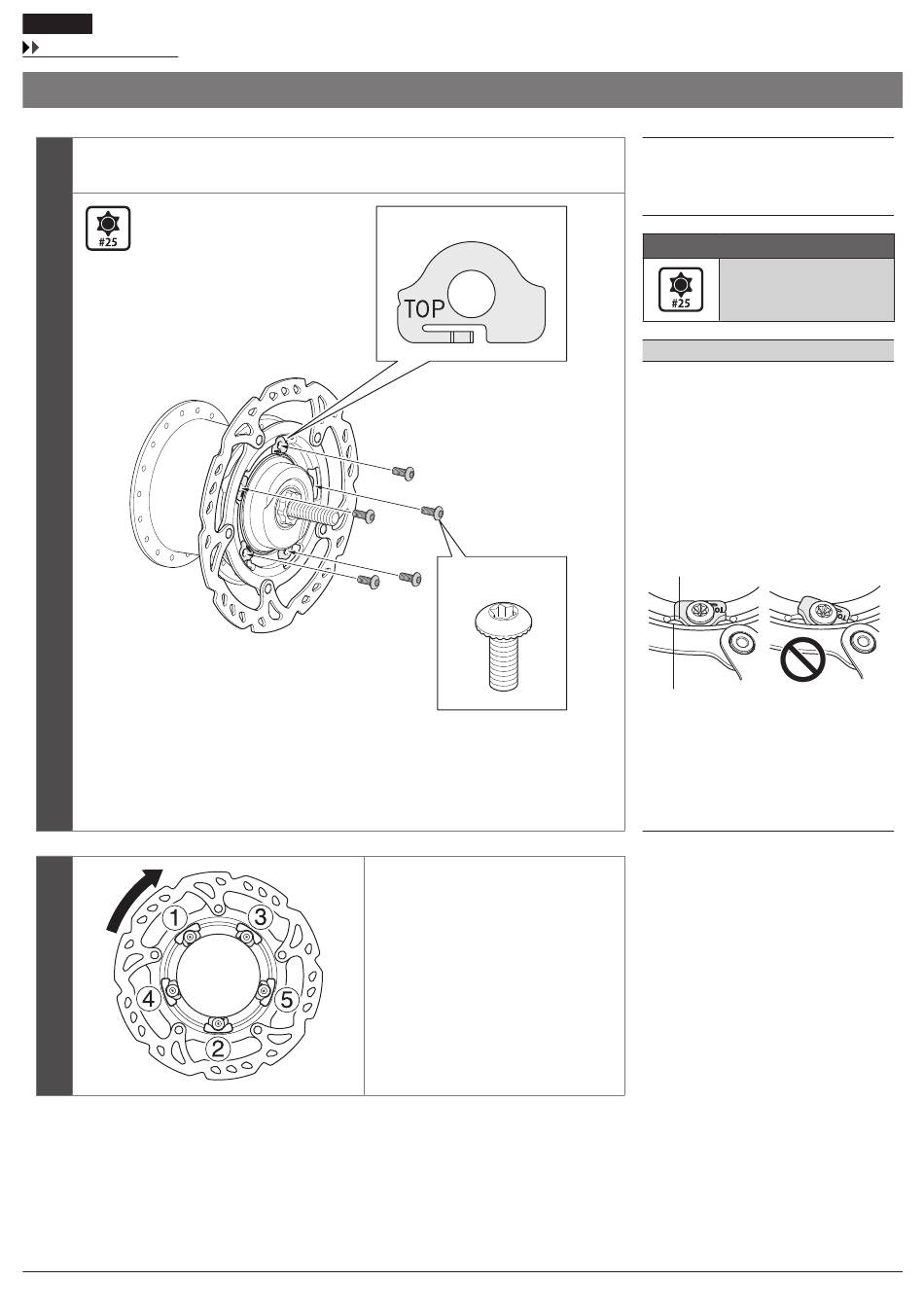

Montage der Bremsscheibe

5-Loch-Version (mit Sicherungsscheiben)

Positionieren Sie die Bremsscheibe sowie die Bremsscheiben-Sicherungsscheiben an der Nabe
und ziehen Sie die Teile mit den Schrauben an.
1
2
(A)
(B)
Tragen Sie Handschuhe und drehen Sie
die Bremsscheibe mit Kraft im
Uhrzeigersinn.
Ziehen Sie anschließend wie in
der Abbildung gezeigt die
Befestigungsschrauben der
Bremsscheibe an.
26
(A)
Sicherungsscheibe
(B)
Befestigungsschraube der
Bremsscheibe
Anzugsdrehmoment
2 - 4 Nm
HINWEIS
•
Montieren Sie die Sicherungsscheiben so,
dass die Vertiefung „TOP" sichtbar ist.
•
Stellen Sie sicher, dass die Hakenteile der
Sicherungsscheibe sicher in die Kerben an
der Bremsscheibe eingreifen, und ziehen
Sie die Sicherungsscheibe mit der
Befestigungsschraube der Bremsscheibe an.
Wenn die Scheibe festgezogen wird,
während die Hakenteile an der
Bremsscheibe aufliegen, verformt sich die
Sicherungsscheibe samt ihrer Hakenteile.
Hakenteil der Unterlegscheibe
Kerbe in Bremsscheibe
•
Die Sicherungsscheiben sind nicht
wiederverwendbar. Für die Montage einer
Bremsscheibe dürfen Sie ausschließlich
neue Sicherungsscheiben verwenden.
•
Verwenden Sie nur die
Befestigungsschrauben der Bremsscheibe.
