4. ÜBERSICHT DIGITALER TOUCHSCREEN-REGLER
Um den zuverlässigen Service und Betrieb sicherzustellen, wurden alle erforderlichen Parameter am
digitalen Touchscreen-Regler einprogrammiert. Die folgende Übersicht beschreibt die Einstellelemente
und graphischen Symbole.

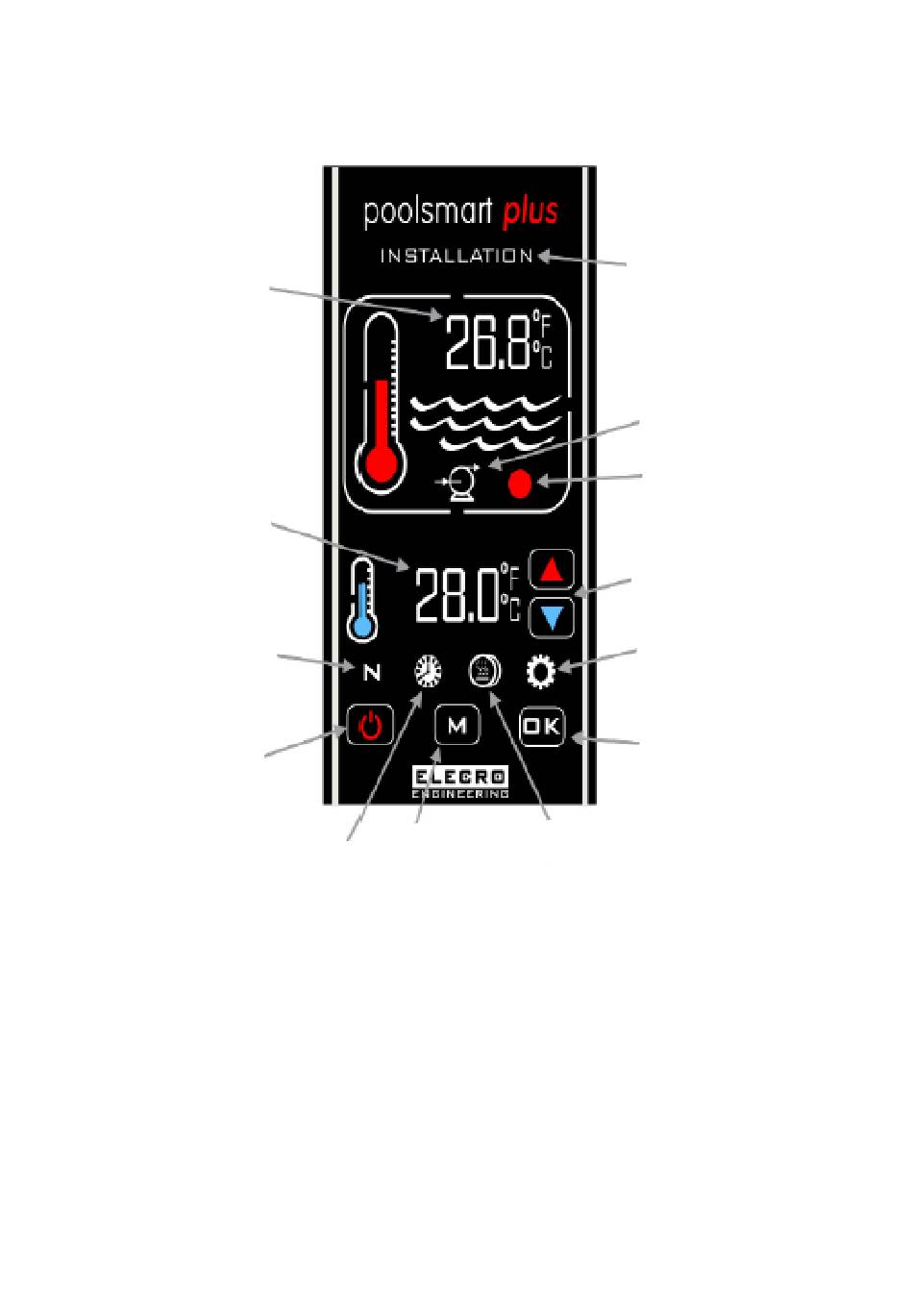

ANZEIGE
WASSERTEMPERATUR
ANZEIGE
TEMPERATURSOLL-
ANZEIGESYMBOL
NORMALBETRIEB
SCHALTFLÄCHE
STANDBY
ANZEIGESYMBOL

5. BETRIEBSANLEITUNG

Beim erstmaligen Hochfahren des Reglers leuchtet die digitale Anzeige.
Das Heizgerät wird nur eingeschaltet, wenn folgende Voraussetzungen erfüllt sind, d. h.:
•
Wasserumwälzpumpe ist ‚eingeschaltet' und liefert mehr als 4.000 Liter pro Stunde (4m³/h)
•
Der erforderliche Sollwert für die Wassertemperatur ist höher als die aktuelle Wassertemperatur
eingestellt.
WERT
SCHALTFLÄCHE
ZEITBETRIEB
ANZEIGESYMBOL
BETRIEBS-
PRIORITÄTSBETRIEB
ARTEN-
7
MELDUNGSANZEIGE
ANZEIGESYMBOL
PUMPE „EIN"
ANZEIGE MODBUS-
AKTIVITÄT
SCHALTFLÄCHEN
„HOCH" / „RUNTER"
ANZEIGESYMBOL
INSTALLATIONSBETRIEB
SCHALTFLÄCHE
„OK"
