2.2 Elektroanschluss

Der Poolsmart Plus muss in Übereinstimmung mit den nationalen/regionalen Anforderungen und
Vorschriften eingebaut werden. In jedem Fall sind die Arbeiten von einem qualifizierten Elektriker
durchzuführen, der Ihnen nach Arbeitsabschluss eine Konformitätsbescheinigung ausstellt.
Entfernen Sie die unteren Schrauben der Abdeckung und nehmen Sie den Deckel des Elektrikfachs ab.
Alle Anschlüsse sollten gemäß den Positionsangaben an der entsprechenden Stelle auf der
Klemmenleiste hergestellt werden.
Erklärung für den Anschluss:
•
Klemme 1 = Eingangsspannung 100 bis 230V
•
Klemme 2 = Eingangs-Nullleiter
•
Klemmen 3 und 4 = Priorität des Override-Ausgangssignals der Heizungsfiltrationspumpe
•
Klemmen 5 und 6 = Heizungs-Ausgangssignal – spannungsfrei geschalteter Ausgang zur
Ansteuerung des Heizgeräts (MAX 2A; bei höheren Lasten muss ein Hilfsschütz verwendet
werden).
•
Klemmen 7, 8 und 9 = RS485 MODBUS Datenlink
•
Klemmen 10 und 11 = Strömungsschalter
•
Klemmen 12 und 13 = NTC-Temperatursensor
Siehe Verdrahtungsschema Seite 7.

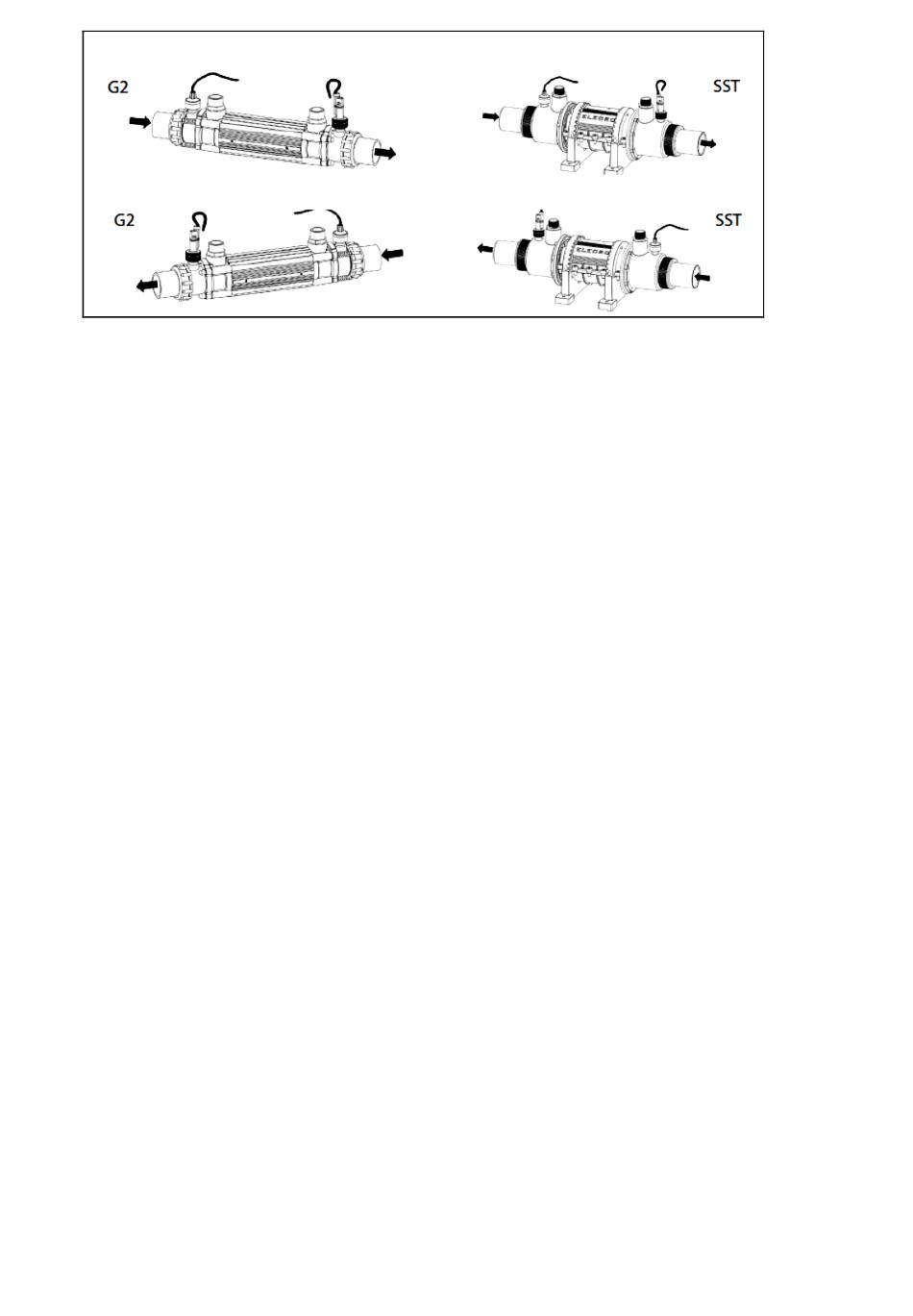

Wasserdurchfluss von links nach rechts
Wasserdurchfluss von rechts nach links
5
Abb. 3.
