6.6 MODBUS einrichten

Erforderliche Einstellungen siehe Handbuch für Ihr BMS-Verwaltungssystem. BAUDRATE
EINSTELLEN: Tippen Sie zum Auswählen auf ‚OK'. 'MODBUS BAUDRATE EINSTELLEN' wird
angezeigt. Tippen Sie zum Auswählen auf ‚OK'. ‚BAUDRATE 19200 Baud EINSTELLEN' wird
angezeigt. Tippen Sie auf ‚HOCH' / ‚RUNTER', um die andere Option ‚BAUDRATE 9600 Baud
EINSTELLEN zu wählen und tippen Sie auf ‚OK', um die erforderliche Baudrate einzustellen.

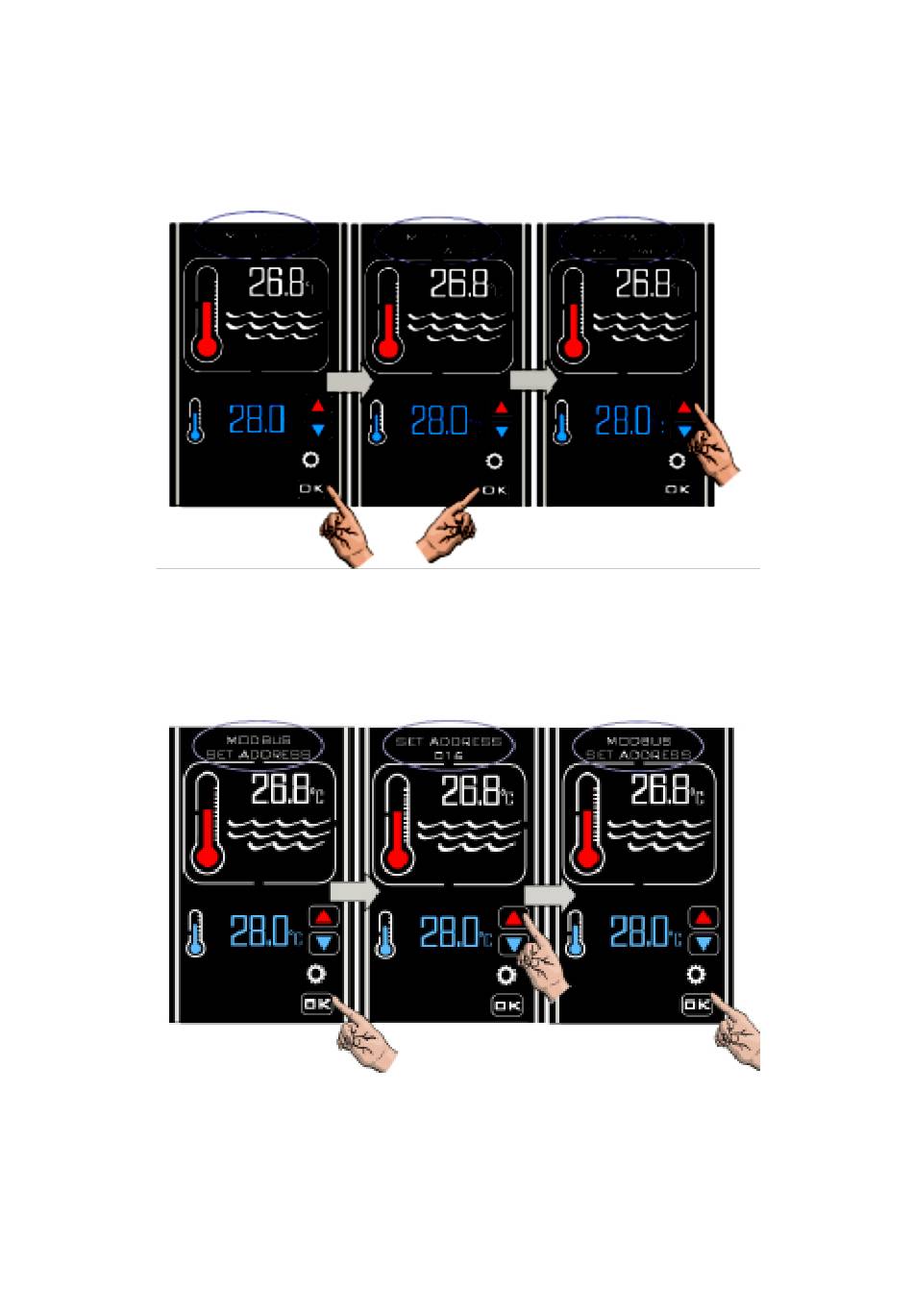

Adresse einstellen
Tippen Sie auf die Schaltfläche ‚HOCH'. Auf der Anzeige steht ‚MODBUS-ADRESSE EINSTELLEN'.
Tippen Sie auf ‚HOCH' / ‚RUNTER'‚ um die erforderliche Adresse einzustellen, und dann auf die
Schaltfläche ‚OK'. Auf der Anzeige steht jetzt wieder ‚MODBUS-ADRESSE EINSTELLEN'.
Parität einstellen
Tippen Sie auf ‚OK'‚ um ‚MODBUS-PARITÄT EINSTELLEN' auszuwählen. ‚PARITÄT UNGERADE' wird
angezeigt. Tippen Sie auf die Schaltfläche ‚HOCH' / ‚RUNTER'‚ um von ‚PARITÄT UNGERADE' auf
‚PARITÄT GERADE' oder ‚KEINE PARITÄT' umzuschalten. Tippen Sie zum Auswählen der
erforderlichen Parität auf ‚OK'‚ Jetzt steht wieder ‚MODBUS-PARITÄT EINSTELLEN' auf der Anzeige.
Tippen Sie auf ‚HOCH'. ‚MODBUS BEENDEN' wird angezeigt. Tippen Sie auf ‚OK'‚ um ‚BEENDEN'
auszuwählen. Auf der Anzeige steht ‚MODBUS'. Tippen Sie auf die Schaltfläche ‚HOCH'. Auf der Anzeige
