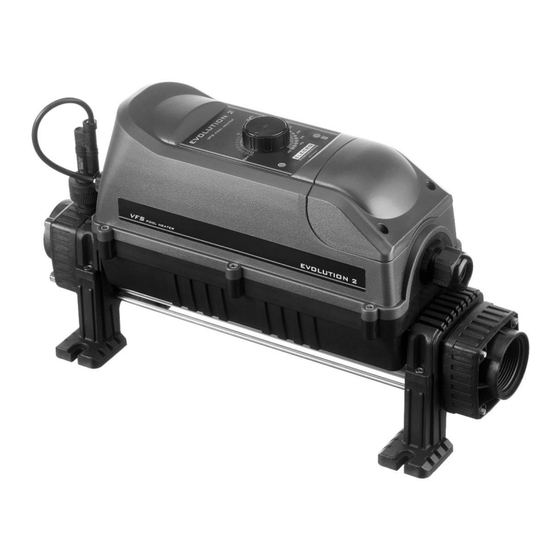

- Seite 1 Evolution 2 Pool Heater (Analogue) Installation & Operating Manual...
-
Seite 2: Inhaltsverzeichnis
3.2 Wasserqualität ........................9 4. TROUBLESHOOTING ......................9 5. WARTUNG .......................... 12 6. ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN ....12 7. GARANTIE .......................... 12 8. GEWIDMET RCD-SCHALTPLAN FÜR DEN RICHTIGEN BETRIEB DES EVOLUTION 2- HEIZGERÄTS ........................13 9. SCHALTPLÄNE: ......................... 14... -
Seite 3: Einführung
EINFÜHRUNG Vielen Dank, dass Sie sich für eine elektrische Schwimmbadheizung Evolution 2 entschieden haben, die nach den höchsten Standards in England hergestellt wurde. Lesen und befolgen Sie diese Anweisungen zur ordnungsgemäßen Installation, Wartung und Verwendung, um einen jahrelangen störungsfreien Betrieb zu gewährleisten. -
Seite 4: Allgemeine Installationsanleitung
2. ALLGEMEINE INSTALLATIONSANLEITUNG 2.1 Montageanleitung Die Heizung sollte entweder horizontal oder vertikal installiert werden und genügend Platz für die Rohrverbindungen und die Verkabelung bieten. Es sollte fest mit Schrauben an einem festen Untergrund oder einer Wand befestigt werden. WARNUNG: Wenn der Ofen gegen ein brennbares Material gestellt wird, muss zwischen dem Gerät und der Wand eine Brandschutzwand angebracht werden, die einen Mindestabstand von 15 cm um die Außenseite des Ofens hat. -
Seite 5: Rohrarbeiten
2.2 Rohrarbeiten Die Heizung sollte an einem niedrigen Punkt im Filtersystem installiert werden. Es sollte stromabwärts (nach) dem Filter und stromaufwärts (vor) jedem Dosierungs- oder anderen Wasserbehandlungsplan positioniert werden. (siehe Abb. 3). Abb. 3 Abb. 4... -
Seite 6: Durchflussrichtung
2.3 Durchflussrichtung Heizgerät kann den Wasserfluss nur an einem Ende aufnehmen (siehe Abb. 5). Wenn die Durchflussrichtung entgegengesetzt zu Abb. 5 ist, muss die Heizung um 180 ° gedreht werden, damit der Durchflussschalter immer dort ist, wo das Wasser austritt. DEN DURCHFLUSSSCHALTER NICHT UMKEHREN EINLASS AUSLAUF... -
Seite 7: Elektrischer Anschluss
Wenn flexible Rohrleitungen verwendet werden Verbinden Sie das Rohr mit der gewindefreien Seite des Schlauchstücks und sichern Sie es mit zwei Jubiläumsklammern (siehe Abb. 7). • Je nach Rohrdurchmesser muss der Schlauch möglicherweise geschnitten HINWEIS: werden. • Umwickeln Sie den Schlauch mit PTFE-Band oder verwenden Sie Silikon, bevor Sie das Rohr anschließen, um das Risiko von Undichtigkeiten zu verringern. -
Seite 8: Leistungsbedarf
Anschlüsse • Entfernen Sie zum Anschließen des Netzkabels die Zugangsabdeckung (siehe Abb. 8). • Vergewissern Sie sich, dass alle Anschlüsse an der Klemmenleiste gemäß dem Etikett im Inneren des Heizgeräts korrekt und fest sind. • Setzen Sie das Kabel keinen Gegenständen aus, die es beschädigen können, z. B. scharfen Kanten, heißen Oberflächen oder Quetschgefahren. -
Seite 9: Betriebsanleitung
3. BETRIEBSANLEITUNG 3.1 Durchflussanforderungen Die Durchflussmenge von Wasser in die Heizung darf 17.000 Liter pro Stunde (17 m3 / Stunde) nicht überschreiten. Eine höhere Durchflussrate erfordert die Installation eines Bypasses, um Schäden an den Heizelementen zu vermeiden. HINWEIS: Die Heizung funktioniert nur, wenn die folgenden Mindestdurchflussraten erreicht werden: 1.000 Liter / Stunde (1 m3 / Stunde) für Heizgeräte mit 2 bis 6 kW 4.000 Liter / Stunde (4 m3 / Stunde) für Heizgeräte mit 9 bis 24 kW... -
Seite 10: Genaue Funktionsprüfung
➢ Genaue Funktionsprüfung Wenn ein genauerer Test erforderlich ist, um zu bestätigen, dass Ihr Heizgerät die angegebene Wärmeleistung liefert, müssen im Abstand von einer Stunde zwei Stromzählerstände vom Hauptstromzähler der Unterkunft abgefragt werden (dh erst einen und dann einen zweiten Stromzählerstand) genau eine Stunde später lesen). - Seite 11 Mögliche Ursache 4: Lose Verbindung (en) des Stromversorgungskabels. Überprüfen Sie beide Enden des Stromversorgungskabels (am Verteilerkasten und am Heizungsklemmenblock). Lösung: Wenden Sie sich an einen Elektriker, um die Installation und den Schutz zu überprüfen. ➢ Die Heizung löst sofort einen Leistungsschalter (MCB) oder RCD aus: Mögliche Ursache 1: Kurzschluss durch Verkabelung oder fehlerhafte Komponenten.
-
Seite 12: Wartung
5. WARTUNG Wir empfehlen die jährliche Wartung und Reinigung des Heizgeräts, um einen ordnungsgemäßen Betrieb zu gewährleisten. WARNUNG: Trennen Sie das Gerät von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen. Die Heizung sollte entleert werden, das Durchflussrohr und die Heizelemente sollten gereinigt werden. Das Entfernen von Zunder / Schlamm und jeglichen Rückständen oder Verstopfungen verlängert die Lebenserwartung der Heizelemente und vermeidet mögliche Ausfälle. -
Seite 13: Gewidmet Rcd-Schaltplan Für Den Richtigen Betrieb Des Evolution 2-Heizgeräts
8. GEWIDMET RCD-SCHALTPLAN FÜR DEN RICHTIGEN BETRIEB DES EVOLUTION 2-HEIZGERÄTS... -
Seite 14: Schaltpläne
9. SCHALTPLÄNE:... - Seite 15 Elecro Engineering Ltd Repairs Department Unit 11 Gunnels Wood Park Gunnels Wood Road Stevenage Hertfordshire SG1 2BH United Kingdom __________________________________________________________________________________ Kundeninformation: (HEIZUNG BEFESTIGEN) ………………………………………………………………………………. Name der Firma: ………………………………………………………………………………. Kontaktname: ………………………………………………………………………………. Telefonnummer tagsüber: ……………………………………………………………………………….. Emaiadresse: ……………………………………………………………………………….. ……………………………………………………………………………….. Absenderadresse: ……………………………………………………………………………….. ……………………………………………………………………………….. Postleitzahl: ……………………………………………………………………………….
- Seite 16 Unit 11, Gunnels Wood Park, Stevenage, Herts SG1 2BH Sales@elecro.co.uk www.elecro.co.uk +44 (0) 1438 749474 © Copyright MANE20A-DE-Evo2 Analogue Manual V1-01.01.2020-Elecro...
