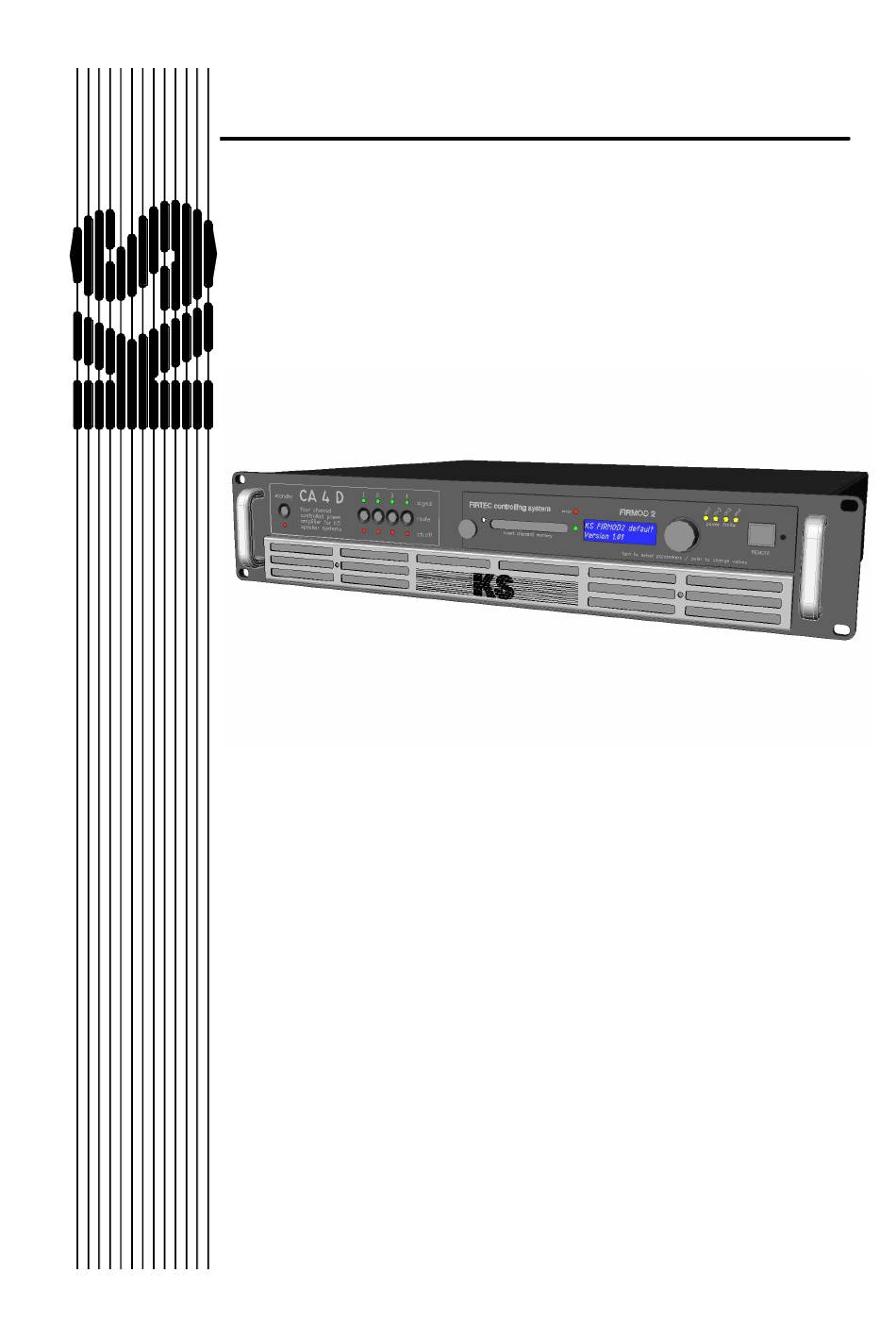

- Seite 1 CA 4D MANUAL KS BESCHALLUNGSTECHNIK GMBH WESTENDSTRASSE 1 D - 67310 HETTENLEIDELHEIM fon +49 6351 44088 fax +49 6351 8355 www.ks-audio.com...
-
Seite 2: Zum Handbuch
Wir freuen uns, Sie im Kreis der KS Anwender begrüßen zu können und wünschen Ihnen viel Freude und Erfolg mit Ihrem CA 4D - System! Ziel aller KS Entwicklungen war und ist es, dem professionellen Musiker, Tonmeister, Produzenten, Veran- stalter, Verleiher oder ELA-Installateur, ein ausgereiftes... -
Seite 3: Für Eilige
äußerlich erkennbare Transportschäden - defekte Geräte können Sie und Ihr übriges Equipment gefährden ! In der Regel wird der CA 4D mit dem von Ihnen gewünschten Controller-Einschub ausgeliefert. Stellen sie sicher dass der Controller bzw. das Programm zu den von Ihnen verwendeten Lautsprechern passen. - Seite 4 “ready” LEDs am Controller die Betriebsbereitschaft des CA 4D. Wenn Sie das Gerät nur vorübergehend nicht nutzen wollen, so können Sie zum Ausschalten auch die StandBy Funktion verwenden. Hierfür betätigen Sie den frontseitigen Kurzhub Taster. CA 4D Manual Seite 4...
-
Seite 5: Die Komponenten Des Ca 4D
Verhaltens der Komponenten, findet im Controller Verstärker CA 4D vollständig in den auswechselba- ren Controller Modulen statt. KS bietet eine Vielzahl von analo- gen Modulen an, die den optimalen Betrieb der jeweiligen KS Lautsprecher gewährleisten. Allen gemeinsam sind symmetri- che Ein- und Ausgänge (optional mit Eingangsübertrager), die... -
Seite 6: Entzerrung
Impulstreue, was physikalisch einer Linearisierung des Frequenzganges in Betrag und Phase gleichkommt. Letztendlich ist ein korrektes Impulsverhalten für die räumliche Wiedergabe, die Tiefenstaffelung, als auch für eine korrekte Ortung der Instrumente im Raum verantwortlich. CA 4D Manual Seite 6... -
Seite 7: Frequenzweichen Des Ca 4D
Raumes können in den FIR-Filter eingearbei- tet werden. 2.1.4 Frequenzweichen des CA 4D Die analogen Frequenzweichen sind bei KS auf möglichst linearen Zusammenhang zwischen Frequenz und Phase optimiert (Bessel-Filter). Die bei analogen Schaltungen im Übergang zwischen den Frequenzbereichen entstehenden Phasendrehungen können beim parallelen Betrieb verschiede-... - Seite 8 2.2 Leistungsendstufen 2.2.1 Technologie Der CA 4D ist mit 4 unabhängigen analogen FET Endstufen ausgestattet. Kanal 1 und 3 liefert eine Sinus-Leistung von 600W an 4 Ohm, die Kanäle 2 und 4 je 300W. Die abgegebene Gesamtleistung bestimmt der eingesetzte Controller. So stehen optimale Leistungen zur Verfügung: z.B.
- Seite 9 Wärmeableitung gesorgt ist. Die abzuführende Wärmemenge hängt von der erzeugten NF-Leistung ab, und kann bei Hochleistungsendstufen wie im CA 4D nur noch mit Gebläsen bewältigt werden. Da in der Praxis jedoch nur selten die volle Leistung benötigt wird, und andererseits bei relativ ruhiger Umgebung ein Lüftergeräusch störend wäre, verfügt der...
-
Seite 10: Einsetzen Des Controller-Moduls
3 Inbetriebnahme 3.1 Einsetzen des Controller-Moduls In der Regel wird der CA 4D mit FIRMOD2 Controller ausgelie- fert. Sollten Sie den Controller gegen ein A-Mod oder im analo- gen Betrieb die verwendeten Lautsprecher einmal ändern wollen so tauschen Sie das Controller-Modul einfach von der Frontseite des CA 4D her aus: Schalten Sie das Gerät zunächst aus. -
Seite 11: Audio-Anschlüsse
Die Eigenschaften, Bedienung und Programmierung des KS FIRTEC Controllers FIRMOD2 entnehmen Sie bitte dem dort beiliegenden Manual. 3.3 Audio-Anschlüsse Analoge Ein- und Ausgänge sind bei KS-Geräten als Standard elektronisch symmetrisch ausgeführt. Die Steckverbindungen entsprechen der international üblichen XLR-Norm. Werden unsymmetrische Leitungen... -
Seite 12: Leistungsausgänge
Summe der maximalen Stromaufnahmen aller angeschlos- senen Geräte den Sicherungswert nicht übersteigt. Nachdem Sie den “mains” Schalter eingeschaltet haben wird zunächst der Leistungsteil des CA 4D mit einem kleinen Anlauf- strom auf Betriebsspannung hochgefahren (softstart). Dies verhindert vorzeitiges Ansprechen der Leitungsabsicherung und schont die Bauelemente. - Seite 13 überprüfen indem ein am Ausgang der Leistungsend- stufe anliegendes NF-Signal > -30dB sowohl angezeigt wird als auch durch Abschalten der übrigen Ausgänge gezielt einzeln abgehört werden kann. Verkabelungsfehler oder auch einmal ein defekter Treiber werden so schnell lokalisiert. CA 4D Manual Seite 13...
-
Seite 14: Technische Daten
Filter- und Schutz-Schaltungen mit Frequenzweichen, Limitern, Compresso ren und Zustandsanzeigen in allen mögli chen Betriebsarten. Derzeit stehen über 30 verschiedene Systemcontroller für KS Lautsprecher zur Verfügung. Die jeweili gen Datenblätter informieren Sie über deren individuelle Funktion. CA 4D Manual Seite 14... - Seite 15 4x XLR, floating - symmetrisch, 20kohm X-Over Ausgang XLR, floating - symmetrisch, 50 Ohm Netzversorgung 100-250VAC, 15 (20)A Einschaltstromstoß begrenzt auf 6A Netzanschluss PowerCon Netzkabel Maße (H/B/T) 2 HE / 19” x 358mm Gewicht 10 kg CA 4D Manual Seite 15...
-
Seite 16: Eg-Konformitätserklärung
5 EG - Konformitätserklärung Die Firma KS Beschallungstechnik GmbH Westendstraße 1 D- 67310 Hettenleidelheim erklärt in alleiniger Verantwortung, daß das Produkt CA 4D ab Ser.Nr. 1001 den EG Richtlinien 73/23 Niederspannung und 89/336 Elektromagnetische Verträglichkeit entspricht. Beurteilung wurden folgende harmonisierte europäische Normen herangezogen:... - Seite 17 6 Hinweise zum Transport KS Lautsprecher und Controller-Verstärker sind Werkzeuge für den täglichen Einsatz und entsprechend robust gefertigt. Sie sollten jedoch einige Gesichtspunkte beachten: Wie bei allen Arten von elektronischem Gerät muß unbedingt das entstehen von Kondenswasser vermieden werden, d.h.
-
Seite 18: Gewährleistung
7 Gewährleistung KS Produkte verlassen nur nach abschließender Prüfung mängelfrei unser Haus. Sollten Sie trotzdem Grund zur Beanstandung haben, bitten wir zunächst festzustellen, ob ein erkennbarer Transportschaden vorliegt. In diesem Fall ist der Spediteur zu verständigen, bzw. direkt bei Übernahme der Ware der Schaden bestätigen zu lassen.
