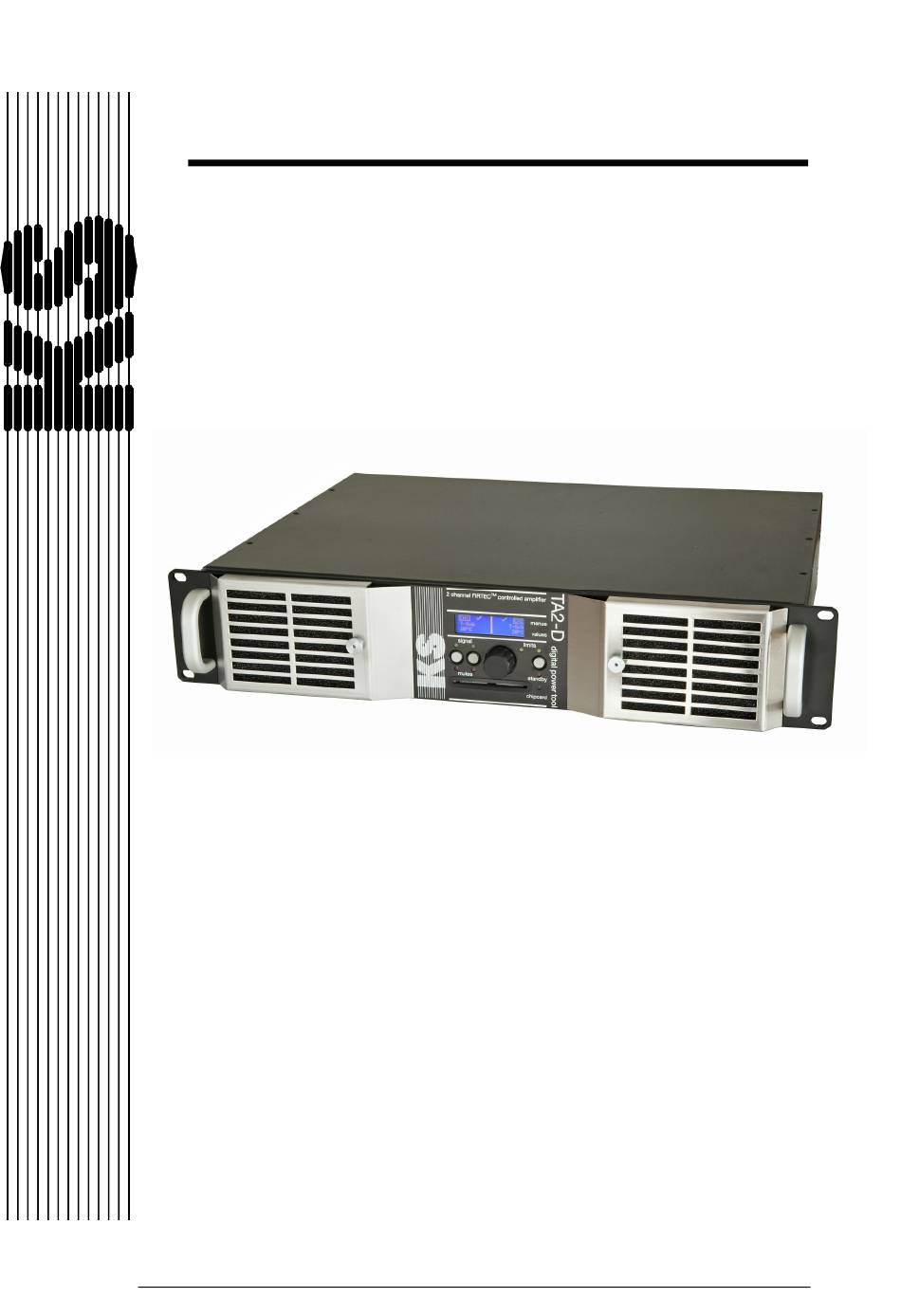

- Seite 1 TA 2D MANUAL KS BESCHALLUNGSTECHNIK GMBH WESTENDSTRASSE 1 D - 67310 HETTENLEIDELHEIM fon +49 6351 44088 fax +49 6351 8355 www.ks-audio.com TA 2D Manual Seite 1...
-
Seite 2: Zum Handbuch
Wir freuen uns, Sie im Kreis der KS Anwender begrüßen zu können und wünschen Ihnen viel Freude und Erfolg mit Ihrem TA 2D - System! Ziel aller KS Entwicklungen war und ist es, dem professionellen Musiker, Tonmeister, Pro- duzenten, Veranstalter, Verleiher oder ELA-Installateur,... -
Seite 3: Für Eilige
Transportschäden - defekte Geräte können Sie und Ihr übri- ges Equipment gefährden ! In der Regel wird der TA 2D mit dem aktuellsten Datensatz ausgeliefert. Stellen sie trotzdem zunächst sicher dass das eingestellte Programm zu den von Ihnen verwendeten Lautsprechern passt. - Seite 4 Wenn Sie das Gerät nur vorübergehend nicht nutzen wollen, so können Sie zum Ausschalten die StandBy Funktion verwenden. Hierfür betätigen Sie den rechten Kurzhub-Taster auf der Frontplatte. TA 2D Manual Seite 2...
-
Seite 5: Die Komponenten Des Ta 2D
ChipCard einen vollständigen Parametersatz, der den optimalen Betrieb der jeweils ausgewählten Lautsprecher gewährleisten. Wegen der enormen Leistungsreserven wurde die Firmware des TA 2D für den Betrieb von Sub- woofern ausgelegt. Es stehen 2 analoge und ein AES/EBU Eingang zur Verfügung. Die Signale können beliebig geroutet und gemischt werden:... - Seite 6 Masseträgheit der Membran ein weiteres Nachschwingen auf einen Impulsstoß. Dies zusammen verformt ein Rechteck am Signaleingang zu ei- nem wenig verwandten Signalverlauf am Ausgang. Die im KS FIRTEC Prinzip eingesetzten FIR (Finite Impuls Response) - Filter sind frei von sol- chen Laufzeitverzerrungen, sie erlauben vielmehr die Bearbeitung der Lauf- zeit ebenso wie die Bearbeitung des Frequenzganges.
- Seite 7 Zeitkonstanten. Der Einsatz der Begrenzung wird durch zwei gelbe Leuchtdioden signalisiert. In den Eingangsstufen des TA 2D befinden sich zwei Schaltungen mit unterschiedlichen Verstärkungsfaktoren. Je nach Höhe des anliegenden NF- Signals wird der Kanal ausgewählt der eine optimale Aussteuerung des nachfolgenden A/D Wandlers ermöglicht und ihn vor Übersteuerung schützt.
-
Seite 8: Leistungsendstufen
Wärmeab- leitung gesorgt ist. Die abzuführende Wärmemenge hängt von der erzeug- ten NF-Leistung ab, und kann bei Hochleistungsendstufen wie im TA 2D nur noch mit Gebläsen bewältigt werden. Da in der Praxis jedoch nur selten die... - Seite 9 Abschalten der Relais. Bei Innen- Temperaturen über 85° C schalten die Relais das Leistungsteil solange ab, bis die Lüfter den TA 2D ausreichend abgekühlt haben. Das Display zeigt ständig die aktuellen Temperaturen an und gibt ab 60° C eine Warnmeldung aus.
-
Seite 10: Audio-Anschlüsse
4 Inbetriebnahme 4.1 Laden des Controller-Programms In der Regel wird der TA 2D mit den aktuellsten Datensätzen passend zu KS Subwoofern ausgeliefert. Sollten Sie den Verstärker neu für den Betrieb anderer damit verwendeter Lautsprecher programmieren wollen, so tauschen Sie das Controller-Programm einfach von der Frontseite des TA 2D her aus: Sie kopieren zunächst das Programm von der mit dem Lautsprechersystem... -
Seite 11: Trafosymmetrierung
Female/Male Eingangsbuchsen einfach weiterverbunden werden. Die Ein- gangsimpedanz ist mit 2 * 10K so hoch, daß an üblichen 50 Ohm Mischpult- ausgängen bis zu 20 KS-Geräte parallel betrieben werden können, wobei der Pegelverlust unter 1 dB bleibt. Digitale AES/EBU Leitungen müssen mit speziell dafür vorgesehenem 110 Ohm-Kabel ausgeführt werden. -
Seite 12: Bedienung
4.6 Netzanschluß Alle KS Geräte sind für den Betrieb am Wechselstromnetz ausgelegt. Bei Weitbereichs-Schaltnetzteilen kann die Spannung zwischen 100V und 250V liegen. Anschluß erfolgt über eine PowerCon Zuleitung mit Schutzkontakt. Die Controller-Verstärker sind VDE-gemäß mit dem Schutzleiter verbunden und Sie sollten zu Ihrer Sicherheit nur Stromkreise mit einwandfreier Schutzerdung verwenden. -
Seite 13: Technische Daten
Eingänge 2x XLR, floating - symmetrisch, 20kohm Analog-Ausgänge XLR, durchgeschleift Netzwerk EtherCon, 100BaseT Netzversorgung 110-240VAC, 16 (20)A Einschaltstromstoß begrenzt auf 6A Netzanschluss PowerCon Netzkabel Maße (H/B/T) 2 HE / 19” x 358mm Gewicht 12 kg TA 2D Manual Seite 11... - Seite 14 Abmessungen vorn Abmessungen oben TA 2D Manual Seite 12...
-
Seite 15: Eg-Konformitätserklärung
6 EG - Konformitätserklärung Die Firma KS Beschallungstechnik GmbH Westendstraße 1 D- 67310 Hettenleidelheim erklärt in alleiniger Verantwortung, daß das Produkt TA 2D ab Ser.Nr. 1001 den EG Richtlinien 73/23 Niederspannung 89/336 Elektromagnetische Verträglichkeit entspricht. Zur Beurteilung wurden folgende harmonisierte europäische... -
Seite 16: Hinweise Zum Transport
7 Hinweise zum Transport KS Lautsprecher und Controller-Verstärker sind Werkzeuge für den tägli- chen Einsatz und entsprechend robust gefertigt. Sie sollten jedoch einige Gesichtspunkte beachten: Wie bei allen Arten von elektronischem Gerät muß unbedingt das entstehen von Kondenswasser vermieden werden, d.h. werden die Lautsprecher z.B. -
Seite 17: Gewährleistung
8 Gewährleistung KS Produkte verlassen nur nach abschließender Prüfung mängelfrei unser Haus. Sollten Sie trotzdem Grund zur Beanstandung haben, bitten wir zu- nächst festzustellen, ob ein erkennbarer Transportschaden vorliegt. In die- sem Fall ist der Spediteur zu verständigen, bzw. direkt bei Übernahme der Ware der Schaden bestätigen zu lassen.
