switel WT119 Bedienungsanleitung
Verwandte Anleitungen für switel WT119
Inhaltszusammenfassung für switel WT119

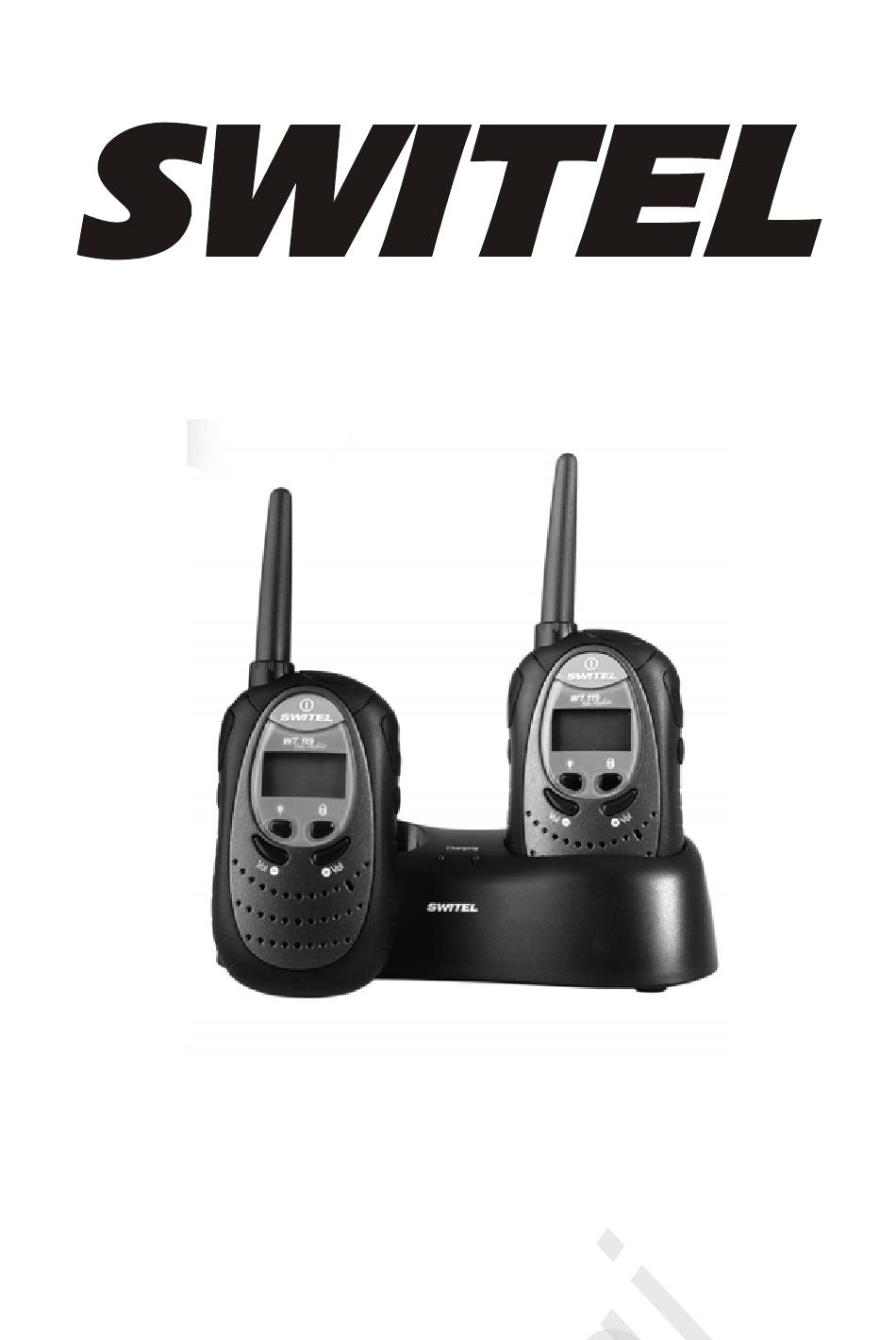

- Seite 1 All manuals and user guides at all-guides.com WT119 Bedienungsanleitung Mode d’emploi Istruzioni per l'uso Operating Instructions...
- Seite 2 All manuals and user guides at all-guides.com WT119 Bedienungsanleitung __________ 1 Mode d’emploi ______________ 17 Istruzioni per l'uso __________ 31 Operating instructions ________ 45 Declaration of Conformity_____ 59...
-
Seite 3: Inhaltsverzeichnis
All manuals and user guides at all-guides.com - Inhaltsverzeichnis - Bedienelemente ........ 4 Inbetriebnahme ........ 5 Verpackungsinhalt prüfen ......5 Akkupacks einsetzen ....... 5 Gürtelclip anbringen........ 6 Ladestation anschliessen ......6 Funkgeräte laden........6 Headset anschliessen ......6 Bedienung ........7 Einschalten der Funkgeräte ...... -
Seite 4: Bedienelemente
All manuals and user guides at all-guides.com - Bedienelemente - Bedienelemente Mikro- Kopfhöreranschluss Lautstärke leiser Ein/Aus-Taste Displaybeleuchtung Kanalschalter CHANNEL Taste CALL Taste MODE 10. Taste TALK Kanalsperre 11. Headset Lautstärke lauter 12. Akkupack... -
Seite 5: Inbetriebnahme
All manuals and user guides at all-guides.com - Inbetriebnahme - Inbetriebnahme Verpackungsinhalt prüfen Zum Lieferumfang gehören: zwei Funkgeräte mit Gürtelclip eine Ladestation zwei Akkupacks ein Steckernetzteil eine Bedienungsanleitung zwei Headsets Akkupacks einsetzen Ihr Funkgerät wurde mit zwei wiederaufladbaren Ni-MH Akkupacks geliefert, die vor der Inbetriebnahme eingebaut werden müssen. -
Seite 6: Gürtelclip Anbringen
All manuals and user guides at all-guides.com - Inbetriebnahme - Gürtelclip anbringen Nachdem Sie die Akkupacks eingebaut haben, können Sie die mitgelieferten Gürtelclips befestigen. Schieben Sie den Gürtelclip von unten in die Führung bis er hörbar einrastet. Um den Gürtelclip wieder zu lösen, ziehen Sie die Befestigungslasche etwas nach oben und ziehen Sie den Gürtelclip nach unten. -
Seite 7: Bedienung
All manuals and user guides at all-guides.com - Bedienung - Bedienung Einschalten der Funkgeräte Um ein Funkgerät einzuschalten, halten Sie die Ein/Aus-Taste bis zu einem Signalton gedrückt. Für einige Sekunden wird das Display beleuchtet und alle Displaysymbole werden angezeigt. Danach zeigt das Display den aktuell eingestellten Kanal. -
Seite 8: Anruf Bei Einem Anderen Teilnehmer
All manuals and user guides at all-guides.com - Bedienung - Drücken Sie einmal kurz die Taste MODE. Im Display blinkt der aktuelle Rufcode. Mit den Tasten CHANNEL + und – kann nun ein neuer Code zwischen 00 und 38 gewählt werden. Wird der Code 00 gewählt, werden alle Gespräche auf dem eingestellten Kanal geführt. -
Seite 9: Tastatursperre
All manuals and user guides at all-guides.com - Bedienung - Hinweis: Während Sie die Taste TALK festhalten, können Sie keine ankommenden Anrufe hören. Von beiden Gesprächspartnern kann, wie bei Funkgeräten üblich, nur ein Gesprächspartner sprechen. Warten Sie also immer, bis Sie den Signalton (Roger Piep) hören, bevor Sie wieder die Taste TALK drücken. -
Seite 10: Erhöhung Der Maximalen Reichweite
All manuals and user guides at all-guides.com - Bedienung - Erhöhung der maximalen Reichweite Die Funkgeräte sind mit einem so genannten AUTO-SQUELCH ausgestattet, mit dem automatisch schwache Übertragungen und unerwünschte Geräusche während der Benutzung ausgeblendet werden. Dieser AUTO-SQUELCH kann vorübergehend ausgeschaltet werden, um die Reichweite zu erhöhen. -
Seite 11: Tastentöne Ein-/Ausschalten
All manuals and user guides at all-guides.com - Bedienung - VOX-Modus einschalten Drücken Sie mehrmals kurz die Taste MODE, bis die Anzeige UO erscheint. Mit den Tasten CHANNEL + und – kann der VOX-Modus aus- (of) oder eingeschaltet (on) werden. Bestätigen Sie Ihre Auswahl mit der Taste TALK. -
Seite 12: Rufton Auswählen
All manuals and user guides at all-guides.com - Bedienung - 3.10 Rufton auswählen Sie können an die anderen Funkgeräte mit der Taste CALL einen Rufton senden, sobald Sie das Gespräch beginnen möchten. Es stehen dafür 5 unterschiedliche Melodien zur Verfügung. Drücken Sie mehrmals kurz die Taste MODE, bis die Anzeige CA erscheint. -
Seite 13: Ukw-Radio
All manuals and user guides at all-guides.com - Bedienung - 3.12 UKW-Radio Ihr Funkgerät ist mit einem integrierten UKW-Radio inklusive 10 Senderspeicherplätze ausgestattet. 3.12.1 Radio ein- oder ausschalten Halten Sie die Taste MODE für eine Sekunde gedrückt. Im Display erscheint die Anzeige Mit den Tasten CHANNEL + und –... -
Seite 14: Anwählen Der Senderspeicherplätze14
Sie die Taste CALL für eine Sekunde zurück. Im Display erlischt die Anzeige CH. 3.12.4 Funkbetrieb während des Radioempfangs Das WT119 lässt sich auch während des Radioempfangs als Funkgerät benutzen. Sobald das Funkgerät ein Gespräch empfängt, wird der Radioempfang unterbrochen. Werkseinstellung aus. Während das Radio eingeschaltet ist, drücken Sie mehrmals kurz die... -
Seite 15: Wichtige Informationen
All manuals and user guides at all-guides.com - Wichtige Informationen - Wichtige Informationen Werkseinsstellungen Funkgerät Funkkanal Rufcode CTCSS Lautstärke VOX-Modus VOX-Empfindlichkeit Rufton Tastentöne Roger Beep Kanalsperre Radio Radiolautstärke Funkbetrieb während Radioempfang Belegung der Sendertasten keine Technische Daten PMR Kanal Frequenzen (MHz) : Kanal 1: 446,00625 Kanal 5: 446,05625 Kanal 2: 446,01875... -
Seite 16: Pflegeanleitung
All manuals and user guides at all-guides.com - Wichtige Informationen - Squelch Empfindlichkeit -121 dBm Ansprechzeit 150 ms Schliesszeit 250 ms Tonfrequenzverhalten bei 400 Hz -10 dB bei 2500 Hz -12 dB Signaldistanz Bandbreite +/- 5 kHz Kanaltrennung 12.5 kHz Intermodulationsunterdrückung 60 dB Störunterdrückung...
