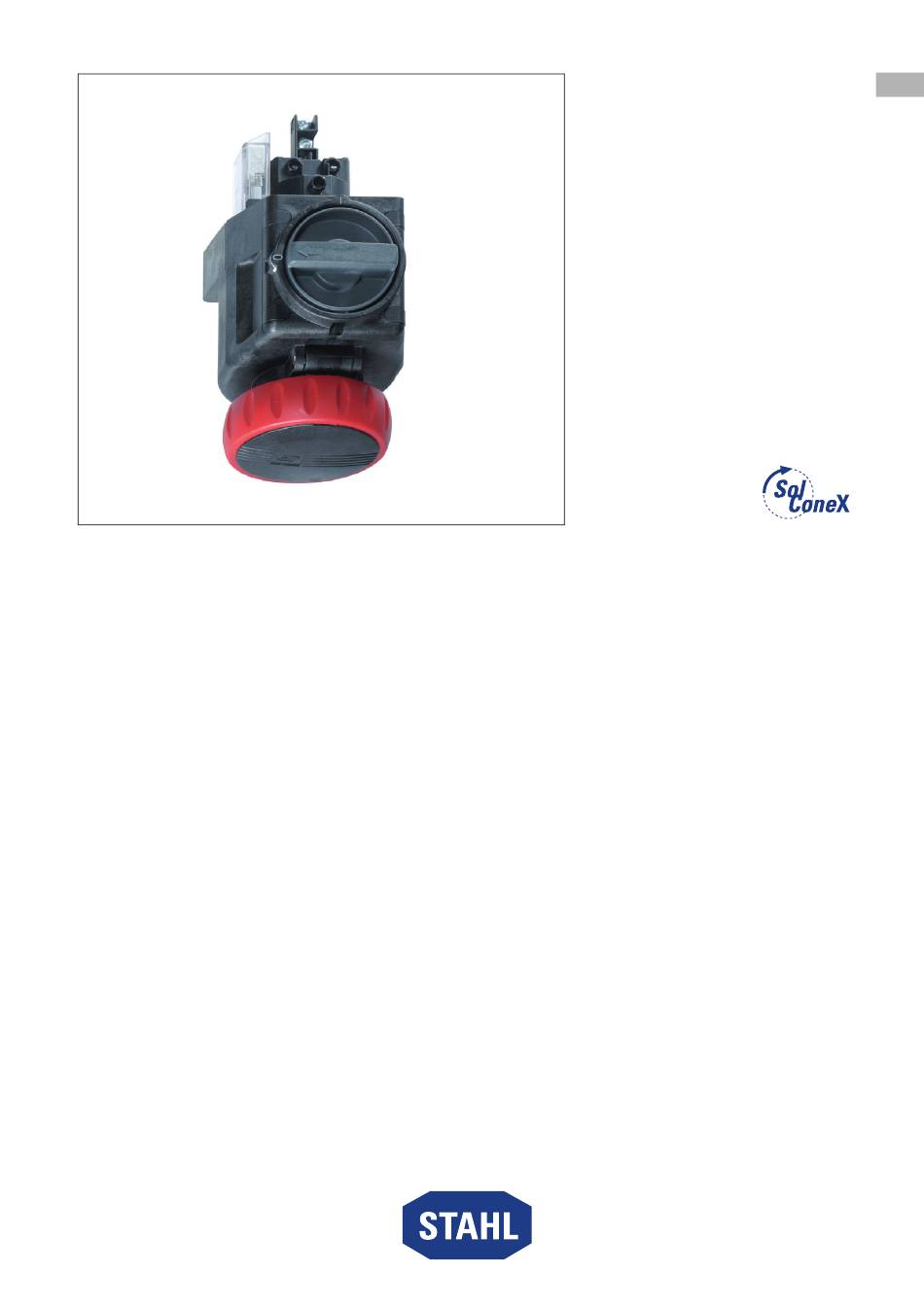

- Seite 1 Betriebsanleitung Additional languages r-stahl.com SolConeX Flanschsteckdose, 32 A Reihe 8571/15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................6... -
Seite 3: Allgemeine Angaben
Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Steckvorrichtungen SolConeX Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/... -
Seite 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •... -
Seite 5: Symbole Am Gerät
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Seite 6: Sichere Verwendung
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung. -
Seite 7: Funktion Und Geräteaufbau
Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Die Flanschsteckdose 8571/15 ist ein unvollständiges Betriebsmittel und zum Einbau in... - Seite 8 Technische Daten Technische Daten Elektrische Daten Bemessungs- betriebsspannung Hauptkontakte 8571/15-4..: max. 690 V AC / max. 110 V DC 8571/15-5..: max. 690 V AC / max. 110 V DC Hilfskontakte max. 500 V AC / max. 110 V DC Frequenz 50 / 60 Hz (bei Frequenzen ) 100 Hz Reduzierung auf 25 A erforderlich) Spannungstoleranz -10 ...
- Seite 9 Technische Daten Technische Daten Umgebungsbedingungen Betriebstemperatur- -50 ... +65 °C bereich -40 ... +65 °C, optional (silikonfrei) (Die Lagertemperatur entspricht der Umgebungstemperatur) Bei Frequenzen < 100 Hz 4-polig (3P + ¿) - mit Hilfskontakten Temperatur- klasse Umgebungs- Ta ( Ta ( Ta ( Ta ( Ta (...
- Seite 10 Technische Daten Technische Daten 4-polig (3P + ¿) - ohne Hilfskontakte Temperatur- klasse Umgebungs- Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( temperatur °C °C °C °C °C °C °C °C °C Anschluss-...
- Seite 11 Technische Daten Technische Daten 5-polig (3P + N + ¿) - mit Hilfskontakten Temperatur- klasse Umgebungs- Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( temperatur °C °C °C °C °C °C °C °C...
- Seite 12 Technische Daten Technische Daten 5-polig (3P + N + ¿) - ohne Hilfskontakte Temperatur- klasse Umgebungs- Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( temperatur °C °C °C °C °C °C °C °C...
- Seite 13 Technische Daten Technische Daten Mechanische Daten Anzahl der Pole 4-polig (3P + ¿) / 5-polig (3P + N + ¿) (N-Leiter geschaltet) Hilfskontakte Optional max. 2 Hilfskontakte (EIN - nacheilend, AUS - voreilend) Hilfskontakte in Ex i-Ausführung sind mit Goldkontakten ausgeführt. Optional in NAMUR-Widerstandsbeschaltung.
- Seite 14 Technische Daten Anordnung der Schutzkontaktbuchse Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose Beispiel: Uhrzeit-Stellung 06556E00 380 ... 415 V = 6 h 02395E00 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen 4-polig (3P + ¿) 5-polig (3P + N + ¿) 06556E00 06555E00 8571/15-4.. 8571/15-5..
-
Seite 15: Transport Und Lagerung
Hauptsächlich für Schiffsinstallationen Frequenzen ) 100 Hz führen zu stärkerer Erwärmung. Dies muss durch Stromreduzierung auf 25 A kompensiert werden. Weitere technische Daten, siehe r-stahl.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. -
Seite 16: Montage Und Installation
Montage und Installation Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten ±0,20 [1,54 ±0,01 ø 4,50 ±0,10 [ø 0,18 ±0,004 [3,46 ±0, 0 ± 0,01 [3,70 ±0, 0 ± 0,01 03348E00 ~ 151 [~ 5,9 ] 4 107 [4,21] 03212E00 8571/15-4.. -
Seite 17: Montage / Demontage, Gebrauchslage
Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet. Montage Hilfskontakte • Gehäuse öffnen. • Hilfskontakte wahlweise in die linke oder rechte Aufnahme einrasten. Doppelbestückung ist möglich. • Gehäuse schließen. 11203E00 Installation GEFAHR... - Seite 18 Montage und Installation GEFAHR Explosionsgefahr bei Installation in speziellen staub-explosions- gefährdeten Bereichen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nicht in Bereichen einsetzen, in denen stark ladungserzeugende Prozesse, Maschinenreibungs- und Trennprozesse, Elektronensprühverfahren (z.B. um elektrostatische Beschichtungssysteme) und pneumatisch erzeugter Staub auftreten. GEFAHR Explosionsgefahr bei ungenügender Abdichtung und/oder zu hoher Betriebstemperatur!
- Seite 19 Montage und Installation • Gehäuse öffnen. • Leitungen abisolieren. • Leitungen in entsprechende Klemmen einführen und festklemmen 20631E00 (Anzugsdrehmoment siehe Kapitel "Technische Daten"). B [mm] Dabei abisolierte Leitungsenden Hauptkontakte vollständig unter die Klemme stecken. Hilfskontakte • Leitungen auf festen Sitz prüfen. •...
-
Seite 20: Inbetriebnahme
Die Flanschsteckdose darf nur in komplett montiertem Zustand betrieben werden. Die Flanschsteckdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8571/12 der Fa. R. STAHL verwendet werden. SolConeX Flanschsteckdose, 32 A 275582 / 8571630300 Reihe 8571/15... -
Seite 21: Instandhaltung, Wartung, Reparatur
GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. GEFAHR Explosionsgefahr durch nicht vorschriftsgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an druckfesten Verbindungen nur in Übereinstimmung mit der Beschreibung des Herstellers... -
Seite 22: Rücksendung
Reinigung 10.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
