Netzanschluss

8.2
Der Netzanschluss erfolgt über das mitgelieferte Netzkabel (Länge ca. 1,5 m)
mit Schukostecker (Klemmen L1, N, PE). Absicherung netzseitig: max. 1 x 16 A G.
Schwimmerschalter
8.3
8.3.1

Steuerung D-Pilot 18.1

Der Schwimmerschalter wird über die vorhandene Lüsterklemme an die Steuerung angeschlossen. Dieser
steuert die Beschickung, den Klarwasserabzug, die Belüftungszeiten und gibt Hochwasseralarm.
Steuerspannung: 230 V~ ca. 5 mA; schaltend zwischen Eingang und N.

Anschluss Schwimmerschalter

8.3.2

Steuerung D-Pilot 18.3

Bei der Steuerung D-Pilot 18.3
auf der kleinen Platine hinten oben an der Steuerungsrückwand angeschlossen. Der Schwimmerschalter
steuert die Beschickung, den Klarwasserabzug, die Belüftungszeiten und gibt Hochwasseralarm.
Steuerspannung: 230 V~ ca. 5 mA; schaltend zwischen Eingang L und N.
®
BatchPLUS - Komplettanlagen & Nachrüstsätze
Betriebsanleitung Stand: Mai-16
Seite 71
wird der Schwimmerschalter an die dafür vorgesehenen Klemmen IN 1, N, PE
BatchPLUS ® – Komplettanlagen & Nachrüstsätze | Bedienungsanleitung Stand: Mai 2016
BatchPLUS

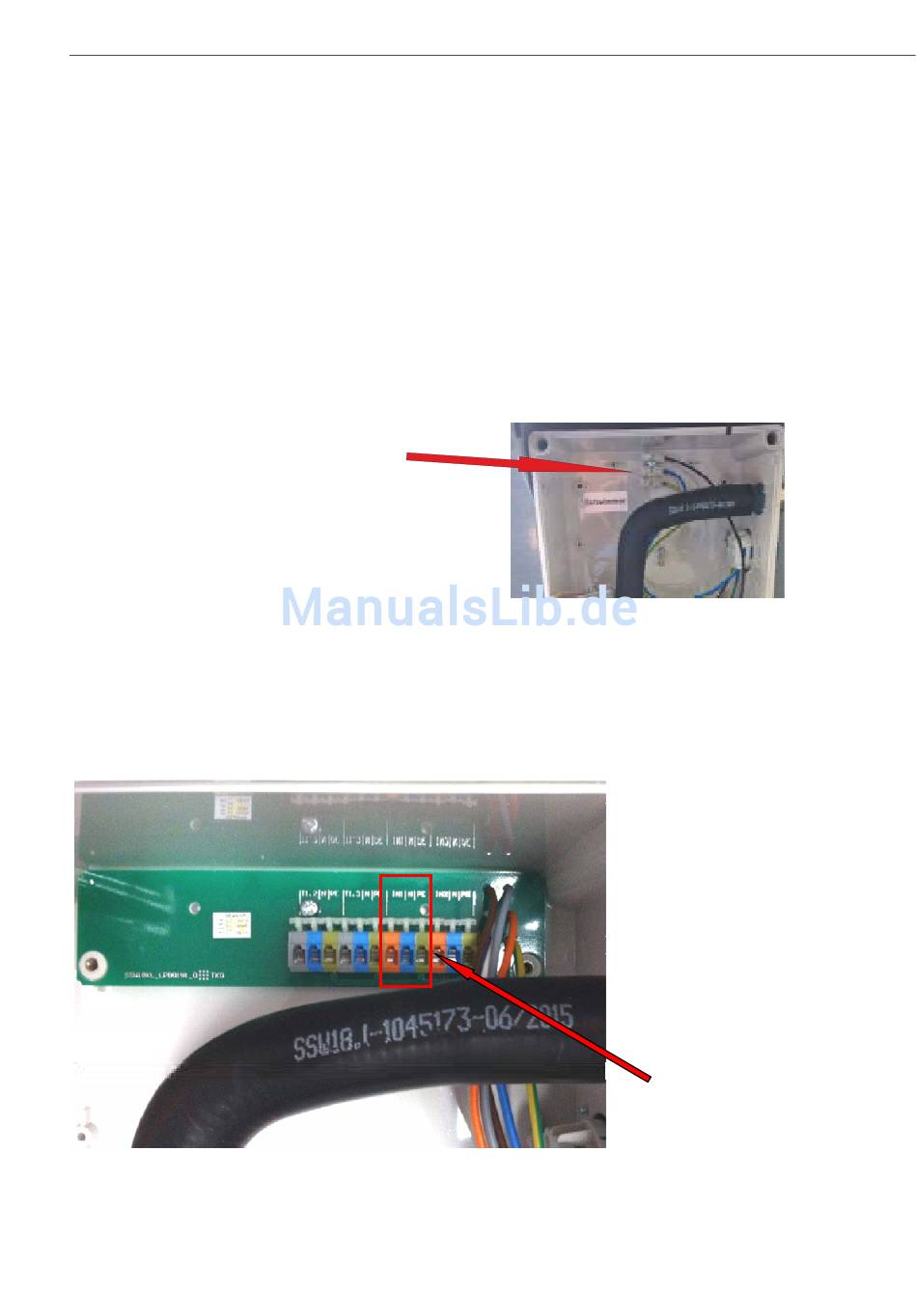

Anschluss für
Schwimmerschalter
in Steuerung D-Pilot 18.3
an Klemmen IN 1, N, PE
